Geräteelemente an der Rückwand
1
1
1
2
3
4
5
6
7
8
9
10 Erdungsanschluß
Abb. 3-2 - 1
Die Steckverbindungen "USV-Ausgang" und "Netz-Eingang" sind im an-
geschlossenen Zustand auf Netzpotential.
Auch im abgekoppelten Zustand können durch geräteintern geladene
Kapazitäten gefährlich hohe Spannungen an den Steckverbindungen an-
liegen.
Sowie die Netzeingangsspannung anliegt, ist automatisch die Ladeeinheit
aktiv. D. h. die interne Akkubank wird bereits geladen, ohne dass die USV
gestartet wurde.
Serie MKD
USV-Ausgang
Anschluss "DRY-IN"
Anschluss "EPO"
Anschluss "DRY-OUT"
Erweiterungsslot für Kommunikationskarten
USB-Anschluss
RS232-Schnittstelle
Lüfter
Netz-Eingang

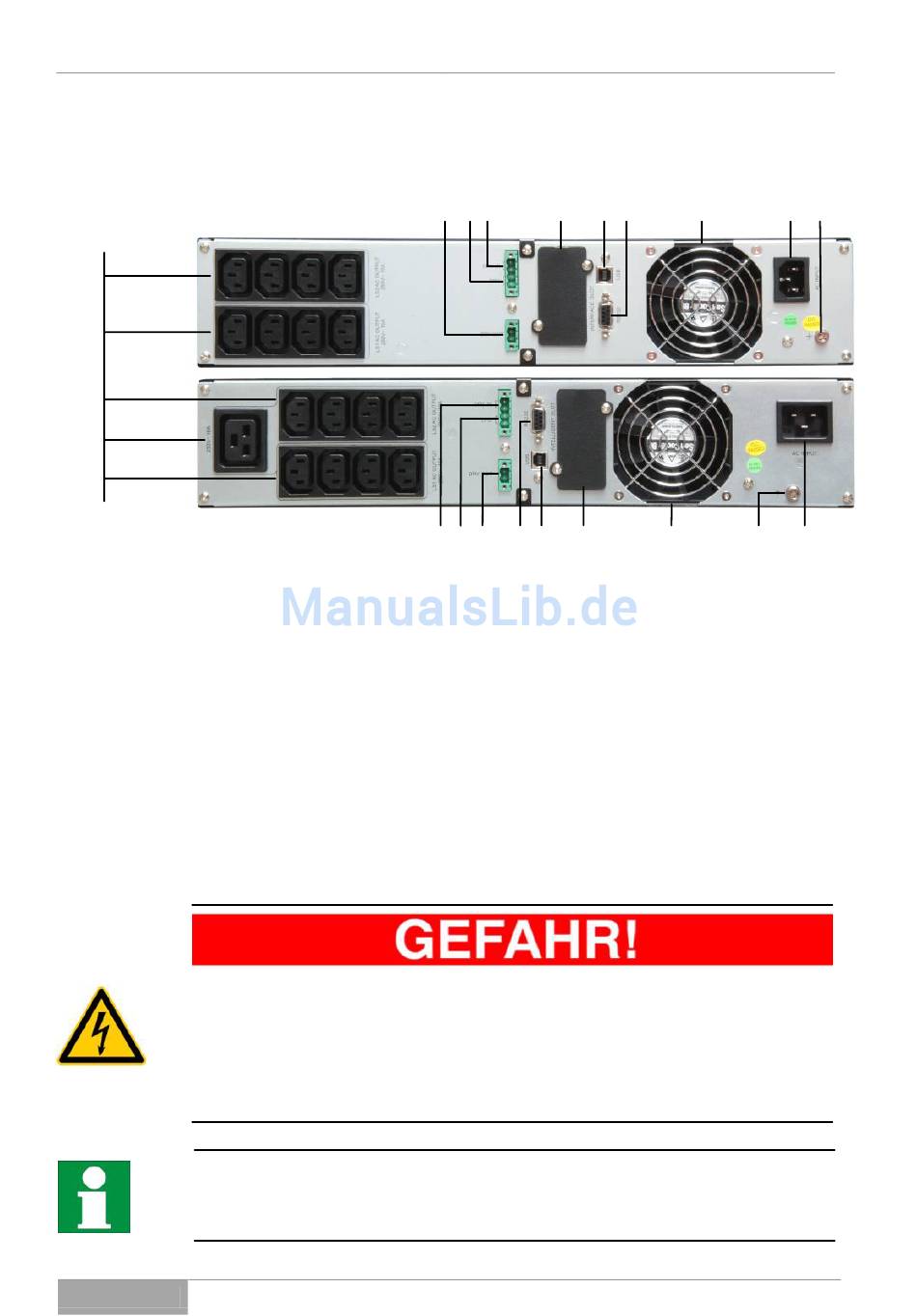

Rückwand MKD RT (oben 1000-2000 VA, unten 3000 VA)
Gerätebeschreibung der USV
