Gerätebetrieb Und Bedienung; Gerätebetrieb Der Usv - Effekta USV MKD RT Betriebsanleitung

USV MKD RT
7. Gerätebetrieb und Bedienung
Gerätebetrieb der USV
Der Gerätebetrieb dieser Anlage ist durch verschiedene Betriebsarten und
Meldungen gekennzeichnet.
7.1.1 Betriebsart
Line mode
Die Betriebsart "Line mode" ist der normale Netzbetrieb der USV.

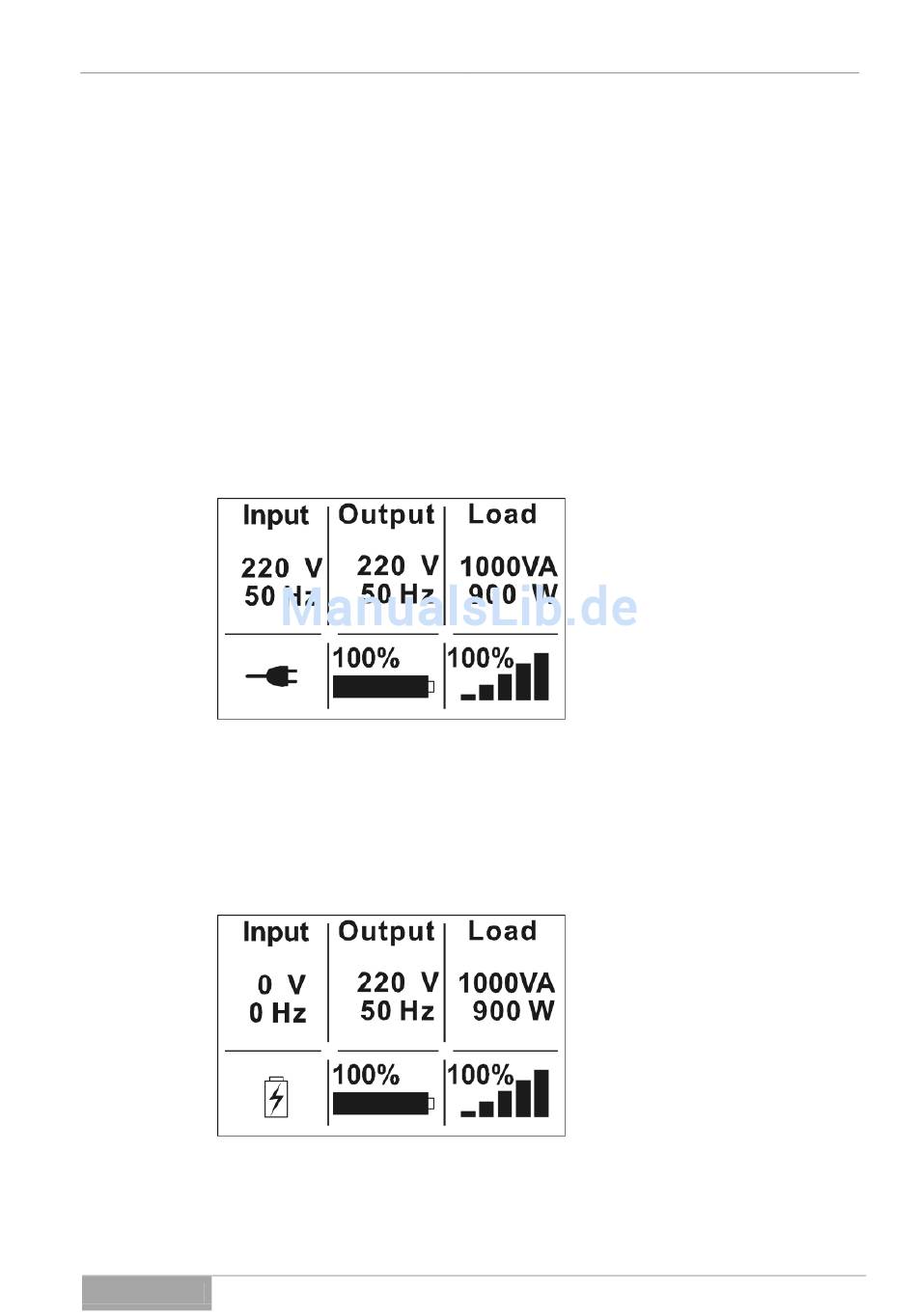

Die Anzeige in Line mode sieht wie folgt aus:
Abb. 7-1 - 1
Batteriebetrieb
Die USV schaltet bei einem Netzausfall in den Batteriebetrieb.
Die Anzeige im Batteriebetrieb sieht wie folgt aus:
Abb. 7-1 - 2
Der Batteriebetrieb wird durch ein akustisches Signal im vier-Sekunden-Takt
signalisiert.
Serie MKD
Line mode
Batteriebetrieb
Gerätebetrieb und Bedienung
44
