Der Relais-Ausgangskontakt darf nicht an Stromkreise angeschlossen werden,
die mit dem Versorgungsnetz verbunden sind. Versorgungsleitungen müssen
mit einer verstärkten Isolierung versehen werden.
Der Relais-Ausgangskontakt hat eine maximale Belastbarkeit von 30 VAC/1 A
und Sollwerte von 60 VDC/2 A. Die folgenden Abbildungen zeigen den sche-
matischen Aufbau der potentialfreien Aus- und Eingangskontakte.
Abb. 6-3 - 1
Abb. 6-3 - 2
Serie MKD
Installation und Anschluss der USV

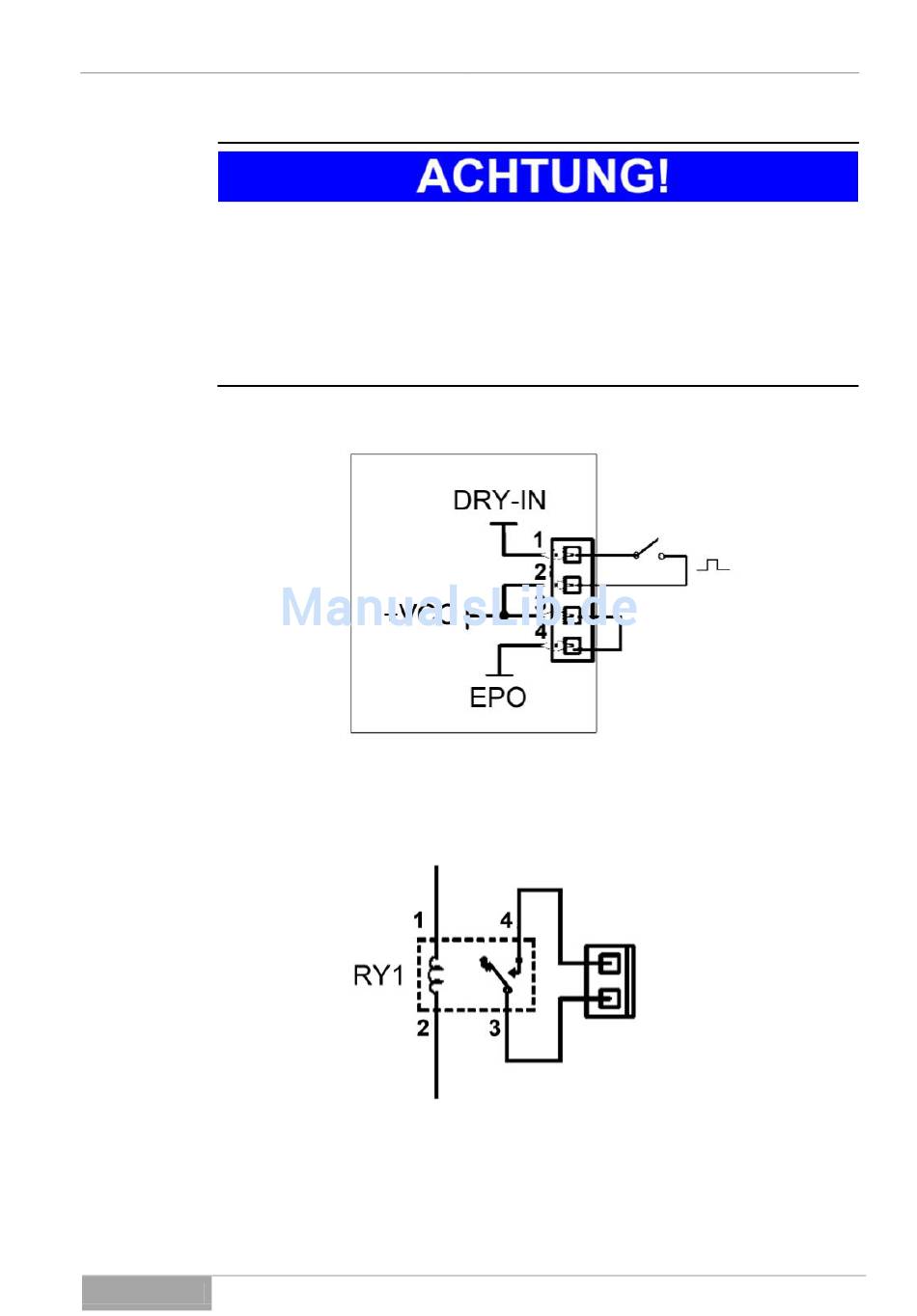

DRY-IN-Anschlussschema
DRY-OUT-Anschlussschema
