USV RMI600/1200
5 Systembeschreibung
Die USV liefert eine unterbrechungsfreie, einphasige Spannung für
betriebskritische Verbraucher. Neben der Versorgung des Verbrauchers hält
das Gerät auch die internen Akkumulatoren in geladenem Zustand. Bei einem
Netzausfall bzw. einer Netzstörung (z.B. Spannungsschwankung) liefert die
USV weiterhin unterbrechungsfrei eine sinusähnliche Versorgungsspannung
am USV- Ausgang. Die Energie wird während des Stützbetriebs aus der
Akkumulatorbank bezogen.

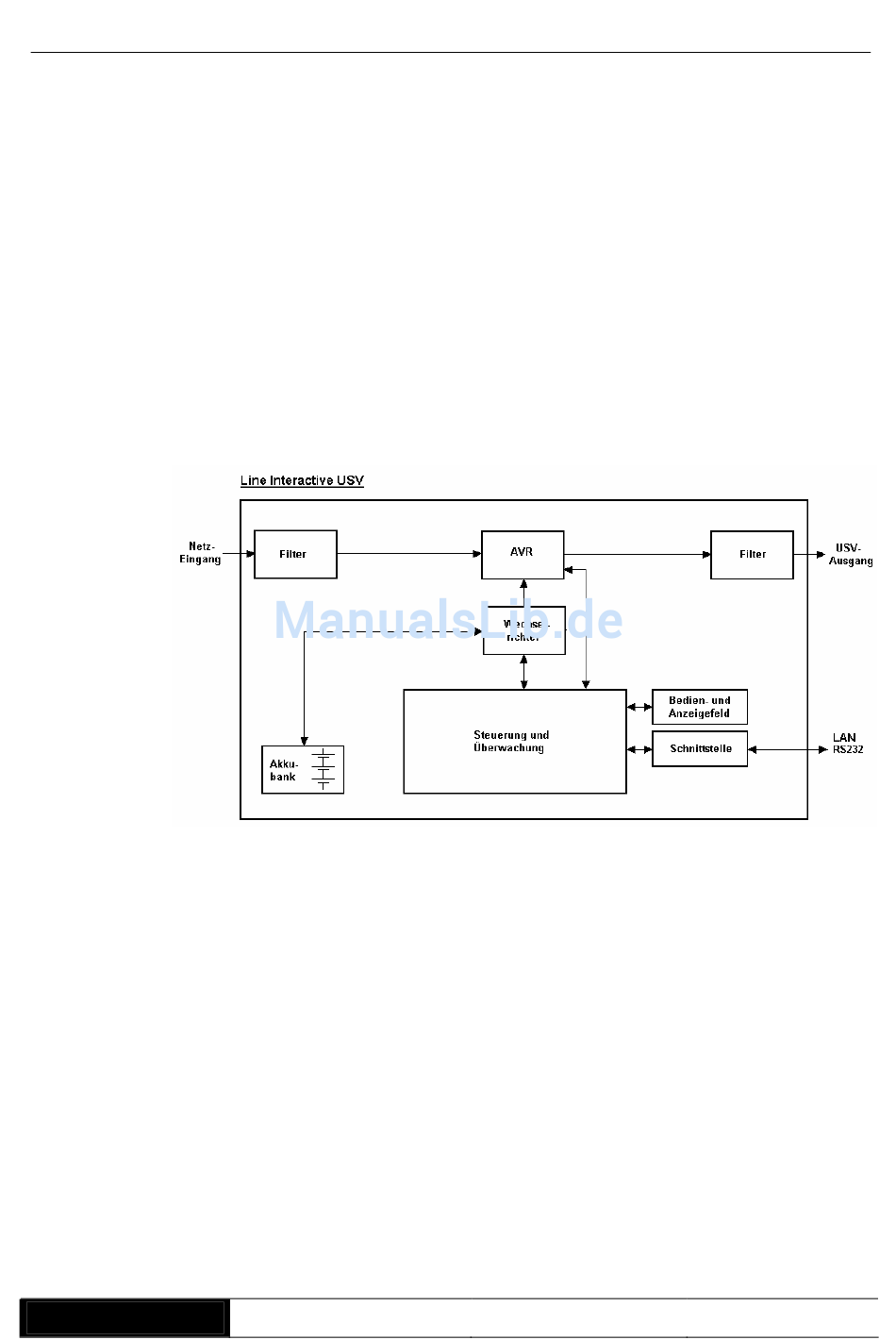

Abb. 1:
Blockbild
Serie RMI
Das Blockschaltbild visualisiert die einzelnen Gerätemodule und
veranschaulicht grob deren Interaktion.
Wenn der Netzausfall die Überbrückungszeit der USV überschreitet, schaltet
sich diese ab, um eine Tiefentladung der Akkus zu verhindern. Bei Rückkehr
der Netzspannung läuft die USV automatisch wieder an, versorgt den
Verbraucher und kontrolliert die Aufladung der Akkubank.
Serie RMI
Handbuch
Seite 12 von 35
