USV MKD2000/3000
5 Systembeschreibung
Die USV arbeitet im Dauerbetrieb nach dem Doppelwandlerprinzip. Sie sorgt
für die Aufbereitung des Netzstroms und liefert eine unterbrechungs- und
störungsfreie, einphasige Spannung für die betriebskritischen Verbraucher.
Neben der Versorgung des Verbrauchers hält das Gerät auch die internen
Akkumulatoren in geladenem Zustand. Bei einem Netzausfall bzw. einer
Netzstörung liefert die USV weiterhin unterbrechungsfrei eine saubere
Versorgungsspannung am USV- Ausgang. Die Energie wird während des
Stützbetriebs aus den Akkumulatoren bezogen.

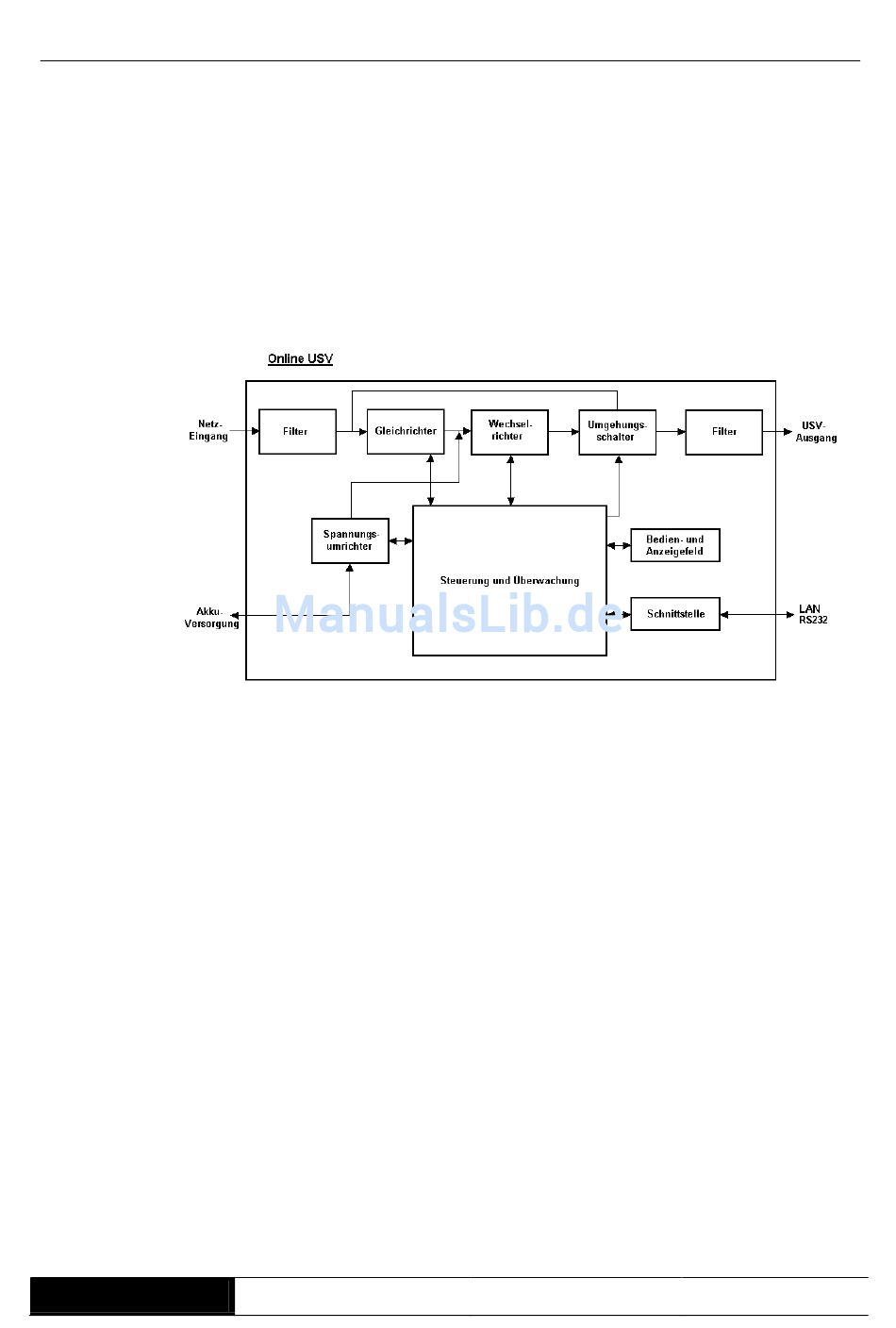

Abb. 1:
Blockbild
Serie MKD
Das Blockschaltbild visualisiert die einzelnen Gerätemodule und
veranschaulicht grob deren Interaktion.
Wenn der Netzausfall die Überbrückungszeit der USV überschreitet, schaltet
sich diese ab, um eine Tiefentladung der Akkus zu verhindern. Bei Rückkehr
der Netzspannung läuft die USV automatisch wieder an, versorgt den
Verbraucher und kontrolliert die Aufladung der Batterien.
Herausragende Leistungsmerkmale der MHD Online USV sind:
Serie MKD
o
keinerlei Unterbrechung oder Signaländerung bei Ausfall der primären
Netzversorgung.
o
perfekte Sinus-Spannung am Ausgang der USV. Die Qualität der
Ausgangsspannung ist deutlich besser als die Netzspannung des
Hausnetzes.
o
prozessorgesteuerter Umgehungsbetrieb (Bypass);
eingangsseitige „Power Faktor" Korrektur (>0,95);
o
o
hoher Wirkungsgrad des Wechselrichters (Inverters) >90% DC / AC;
o
leistungsfähige Kommunikationsschnittstelle (RS232- Interface);
o
LCD-Display zur Status- und Betriebsdatenanzeige
Handbuch
Seite 12 von 48
