Anschluss DRY-IN und DRY-OUT

Die USV verfügt über einen integrierten, einzel programmierbaren Relais-
Ausgang mit einem potentialfreien Kontakt für die Alarmfernanzeige (potential-
freier Ausgangsport) und einen Einzelsignaleingang (potentialfreier Eingangs-
port). Die Lage der Ports entnehmen Sie bitte der Abbildung auf der Rückseite
der USV.
Der Relais-Ausgang kann über das LCD-Einstellungsmenü oder per Protokoll-
befehl konfiguriert werden. Der Standard-Ausgangskontakt ist als "Summen-
alarm" konfiguriert. Der Signaleingang zur Steuerung des USV-Status (Ein /
Aus / Überbrückungsbetrieb) muss über das LCD-Einstellungsmenü oder per
Protokollbefehl konfiguriert werden. Der Standard-Eingangskontakt ist als
"Deaktiviert" konfiguriert.
3.1.6 Erweiterungsslot für Kommunikationskarten
Nach dem Abschrauben der Abdeckung können verschiedene Erweiterungs-
karten eingesetzt werden.

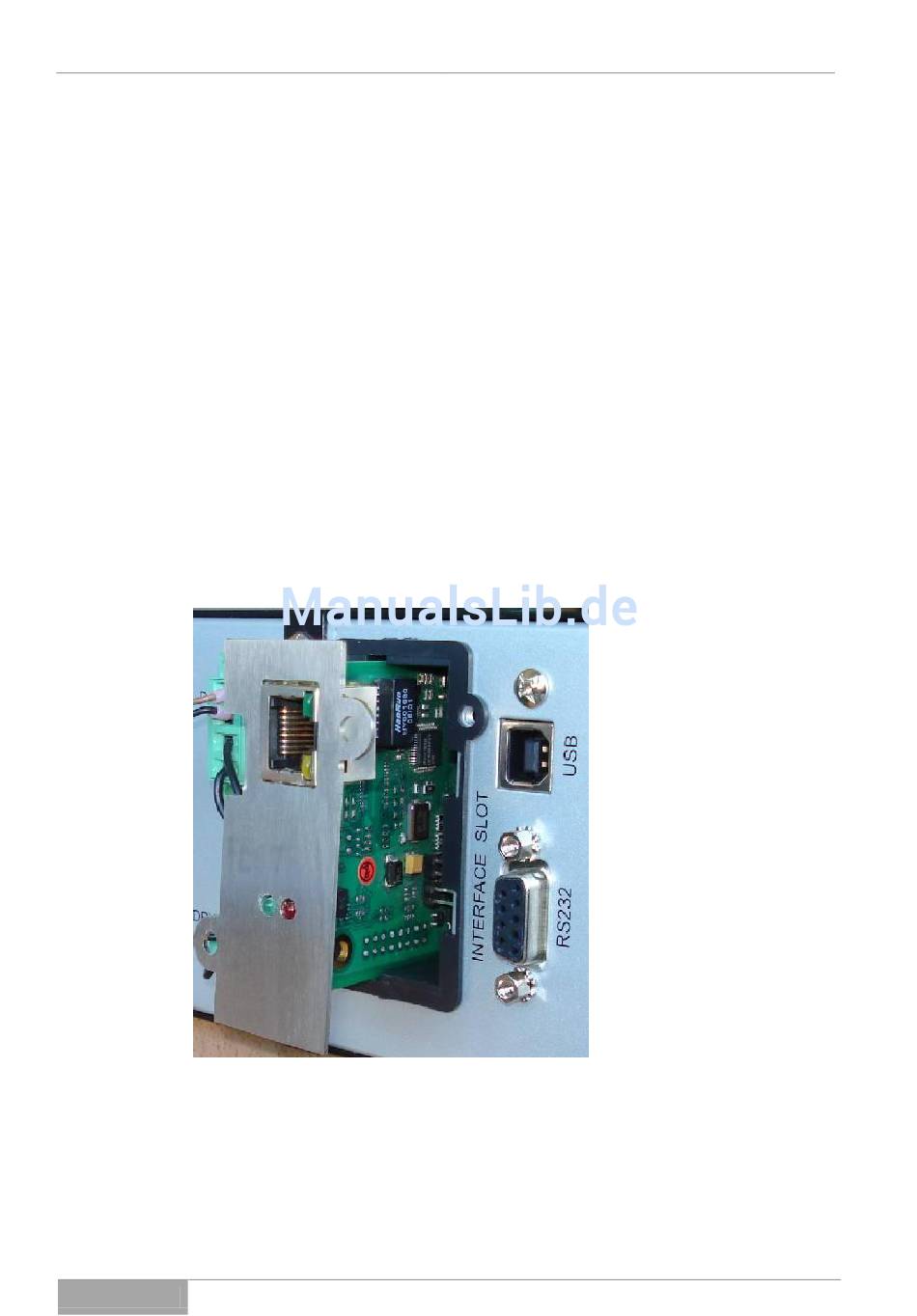

Abb. 3-2 - 2
Serie MKD
Netzwerk-Anschluss (SNMP-Slot-Einschubkarte)
Gerätebeschreibung der USV
