Effekta USV MKD RT Betriebsanleitung Seite 39

USV MKD RT

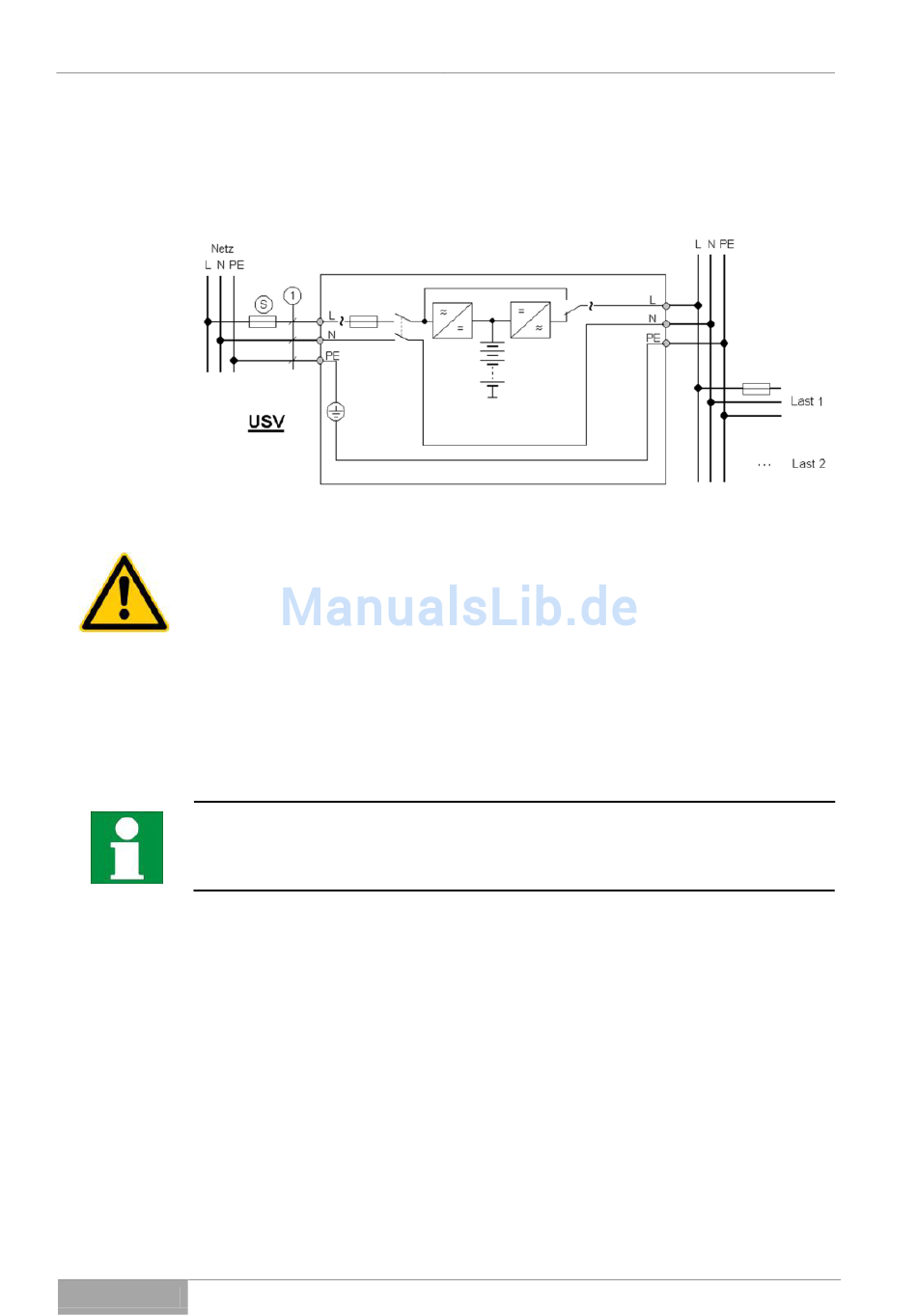

Die Modelle der Serie MKD sind mit Steckanschlüssen ausgerüstet. Hierbei
sind das Anschlussschema (Fehler! Verweisquelle konnte nicht gefunden
werden.) sowie die nachfolgenden Informationen zu beachten
Abb. 5-1 - 2
Achtung !
Das in Abbildung 4 angegebene Anschlussschema hat nur dann seine Gültig-
keit, wenn:
o
o
o
Befindet sich die USV-Anlage innerhalb eines NOT-HALT Kreises ist zu beach-
ten, dass im Falle einer Betätigung der USV-Ausgang nicht stromlos wird.
Die Verbraucher werden für die Dauer der Stützzeit weiterhin versorgt.
Serie MKD
Anschluss der USV
der Schleifenwiderstand bis zum letzten Verbraucher eingehalten wird
die Erdung der Verbraucher sicher gewährleistet ist
oder die Verbraucher separat gegen Über- und Fehlerstrom abgesi-
chert, und zusätzlich geerdet sind
Installation und Anschluss der USV
39
