Bypass-Betrieb
Im Bypass-Betrieb hat die USV keine Backup-Funktion.
Die USV schaltet z. B. bei einem Inverterproblem in den Bypass-Betrieb. Der
Netz-Eingang und der Netzausgang wird mittels eines Relais überbrückt.

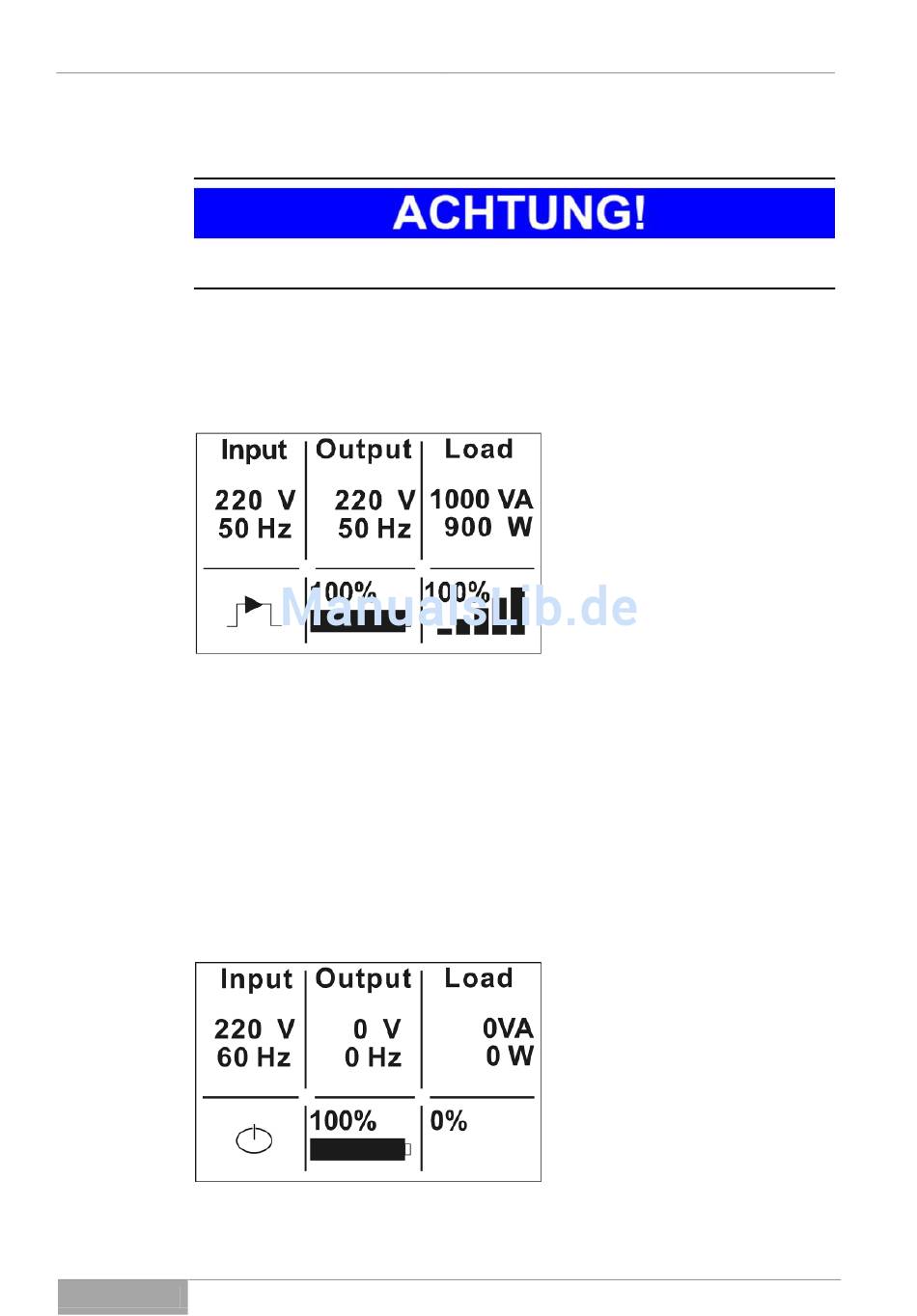

Die Anzeige im Bypass-Betrieb sieht wie folgt aus:
Abb. 7-1 - 3
Der Bypass-Betrieb wird durch ein akustisches Signal im zwei-Minuten-Takt
signalisiert.
Standby-Betrieb
Im Standby-Betrieb ist die USV ausgeschaltet. Die Akkumulatoren werden auf-
geladen. Die Ausgänge sind abgeschaltet.
Die Anzeige im Standby-Betrieb sieht wie folgt aus:
Abb. 7-1 - 4
Serie MKD
Bypass-Betrieb
Standby-Betrieb
