6.2 Geräteelemente an der Rückwand

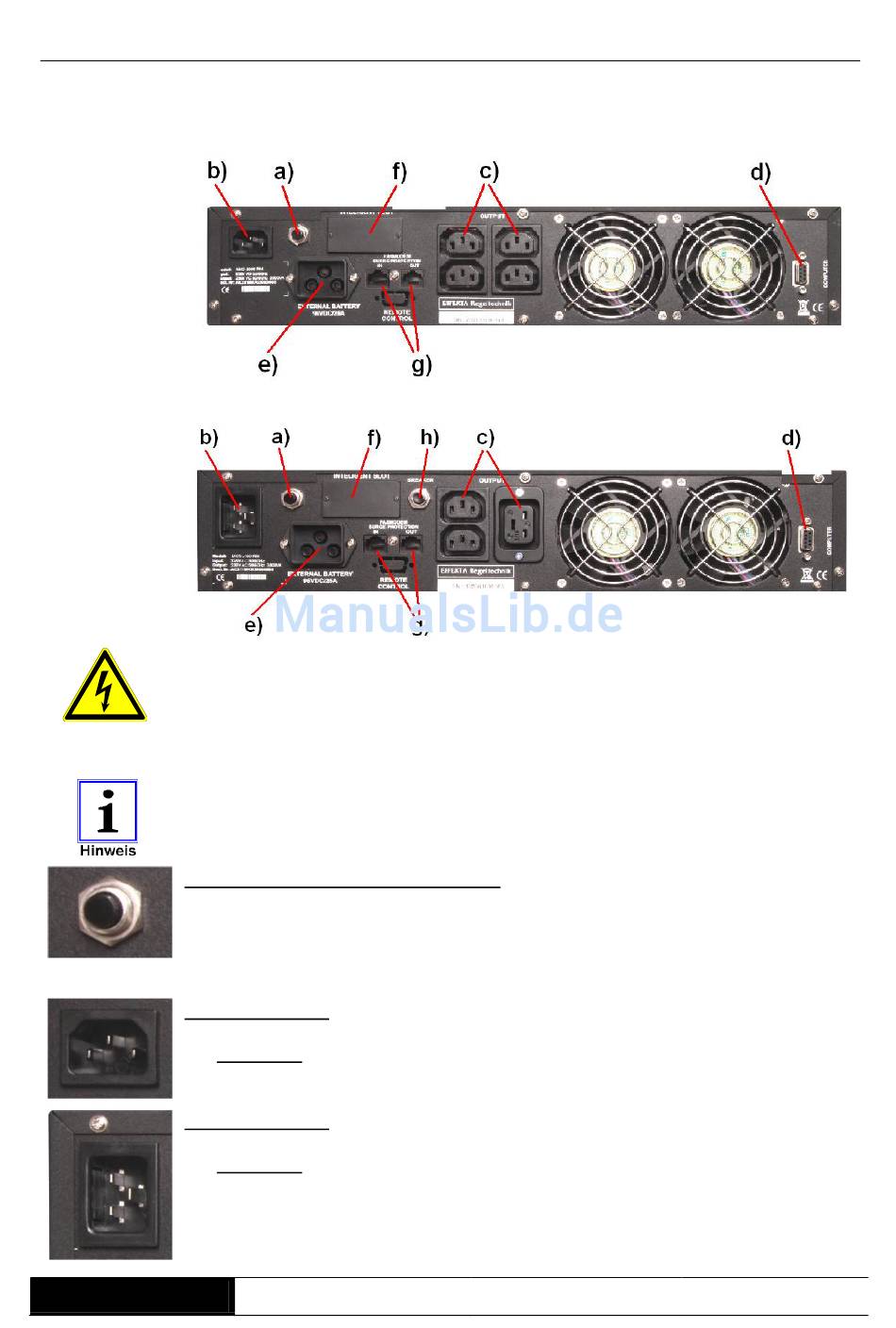

Abb. 3:
Rückwand-
Ansicht
MKD2000
Abb. 4:
Rückwand-
Ansicht
MKD3000
Gefahr !
Alle an der Rückwand befindlichen Steckverbindungen (Ausnahmen: RS232-
Interface) sind im angeschlossenen Zustand auf Netzpotential.
Auch im abgekoppelten Zustand können durch geräteintern geladene
Kapazitäten gefährlich hohe Spannungen an den Steckverbindungen anliegen.
Sowie die Netzeingangsspannung anliegt, ist automatisch die Ladeeinheit
aktiv. D. h. die interne Akkubank wird bereits geladen, ohne dass die USV
gestartet wurde.
a) Sicherungsautomat Netz-Eingang:
Bei hohen Überströmen oder einem Gerätedefekt (z. B. interner Kurzschluss)
schaltet der Sicherungsautomat ab, das Gerät ist damit sofort vom
angeschlossenem Netz abgekoppelt.
b) Netz- Eingang
b) Netz- Eingang
Serie MKD
IEC Kaltgerätestecker 10A
MKD2000 Netzanschluss über beiliegendes Anschlusskabel mit
Schukostecker.
IEC Kaltgerätestecker 16A
MKD3000 Netzanschluss über beiliegendes Anschlusskabel mit
Schukostecker.
