5.4.5 Rohrleitungsanschluss
Die Niederdruck- sowie die Hochdruckzulauf- und Druckleitungen
sind mit Kupplungsmuffen für Victaulic-Kupplungen ausgerüstet.
Siehe Position des Rohrs auf der Einheit.
Sowohl die Zulaufleitungen als auch die Druckrohre müssen in
der Nähe des Rohrendes gestützt werden.

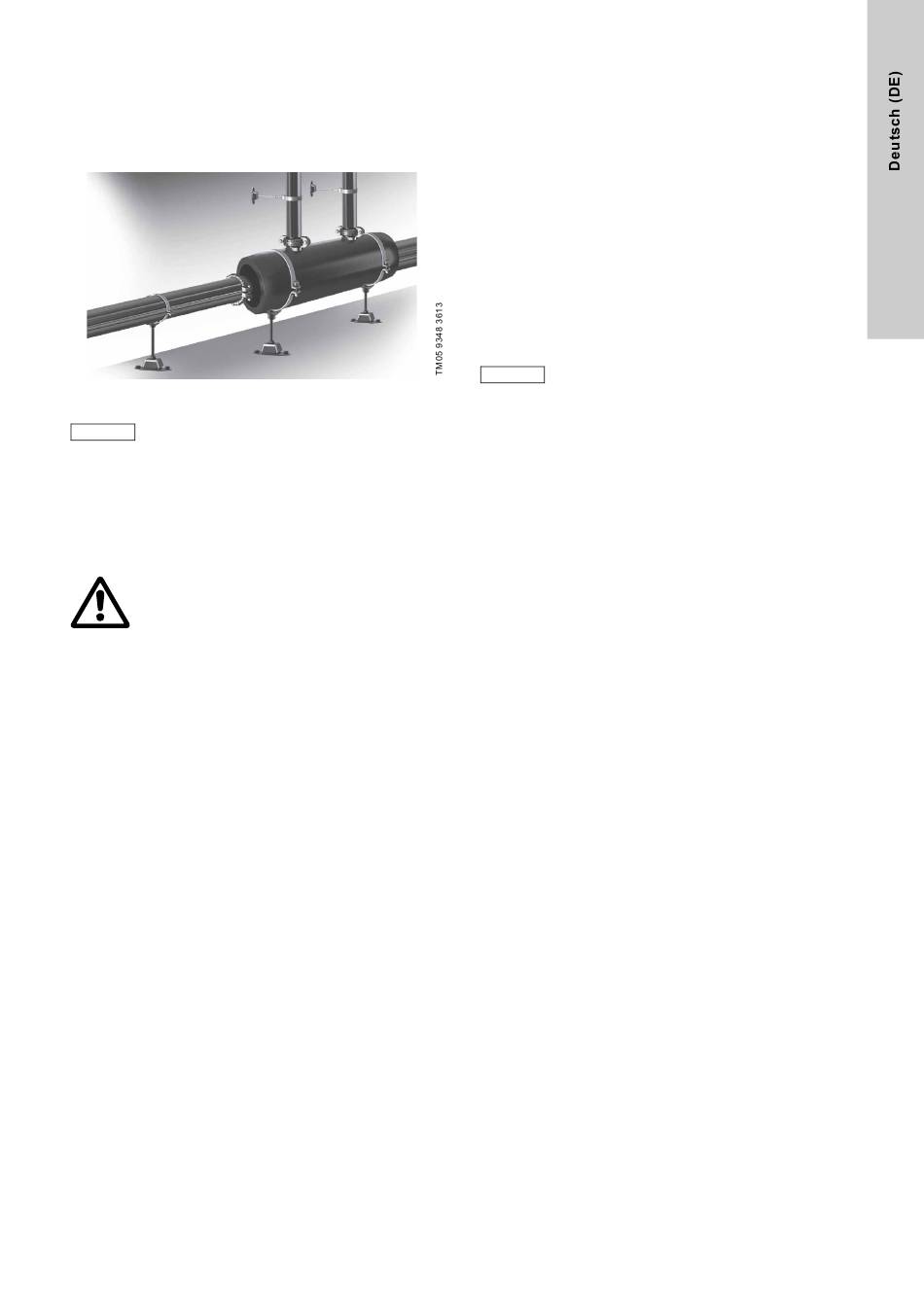

Abb. 23 Horizontale und vertikale Rohrstützen
Achtung
Belastungen im Rohrsystem vermeiden.
Beim Montieren der Kupplungen ist es wichtig, einen Spalt von
3,5 mm zwischen den beiden Rohren zu belassen.
6. Elektrischer Anschluss
Warnung
Während der elektrischen Anschlussarbeiten
muss sichergestellt sein, dass die Spannungs-
versorgung nicht versehentlich eingeschaltet
werden kann.
Die Pumpe ist an einen externen Netzschalter mit
einer allpoligen Kontaktöffnungsweite von min-
destens 3 mm anzuschließen.
Die Pumpe muss geerdet werden.
Der elektrische Anschluss ist von einer autorisierten Elektro-
Fachkraft in Übereinstimmung mit den örtlichen Vorschriften des
EVU bzw. VDE unter Einbeziehung der Schaltpläne der verwen-
deten Motorschutzschalter und Start-, Steuer- und Überwa-
chungsgeräte vorzunehmen. Der elektrische Anschluss ist im
Klemmenkasten vorzunehmen.
Der Netzanschluss ist wie in dem mit dem Grundfos Produkt mit-
gelieferten Schaltplan dargestellt auszuführen.
6.1 Pumpe BMS hs
Siehe die Montage- und Betriebsanleitung des Antriebs und des
Motors.
Bei der Installation einer BMS-hs-Pumpe kann nun die Inbetrieb-
nahme erfolgen. Siehe Abschnitt 7.1 BMS hs-Pumpe.
6.2 BMS hp-Pumpe 6"
Siehe die mit dem Produkt mitgelieferte Montage- und Betriebs-
anleitung.
Die Typenbezeichnungen für den Motor und die Steuerplatine
sind auf dem Typenschild zu finden.
Standardeinstellung des BMS hp-Motors:
Min. Drehzahl: 1700 U/min
Max. Drehzahl: 3600 U/min
Eingang für den Soll-Wert: 4–20 mA
Relais: Alarm.
Sollte die Regelung nicht mit einem 4-20 mA-Sig-
nal erfolgen, muss der externe Eingang für den
Hinweis
Soll-Wert über die Fernbedienung abgeschaltet
werden.
6.3 BMS hp-Pumpe 8"
Siehe Montage- und Betriebsanleitung für die Grundfos-Pumpen
BM und BM hp.
Die Typenbezeichnungen für den Motor und die Steuerplatine
sind auf dem Typenschild zu finden.
6.4 BMST-Anlage
Siehe Abschnitt 6.1 Pumpe BMS hs.
Bei der Installation einer BMS-hs-Pumpe kann nun die Inbetrieb-
nahme erfolgen. Siehe Abschnitt 7.3 BMST-Anlage.
6.5 BMSX-Anlage
Siehe Abschnitt 6.1 Pumpe BMS hs und 6.2 BMS hp-Pumpe 6".
Bei der Installation einer BMS hs Pumpe kann nun die Inbetrieb-
nahme erfolgen. Siehe Abschnitt 7.4 BMSX-Anlage.
11
