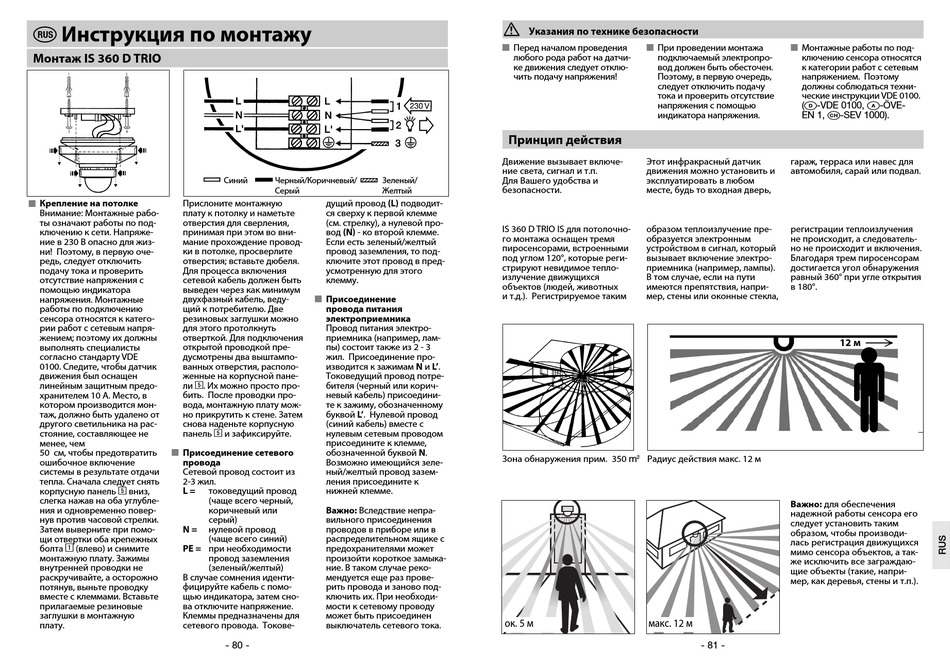

Инструкция по монтажу
Монтаж IS 360 D TRIO
n Крепление на потолке Прислоните монтажную
плату к потолку и наметьте
Внимание: Монтажные рабо-
ты означают работы по под- отверстия для сверления,
ключению к сети. Напряже- принимая при этом во вни-
ние в 230 В опасно для жиз- мание прохождение провод-
ни! Поэтому, в первую оче- ки в потолке, просверлите
редь, следует отключить отверстия; вставьте дюбеля.
подачу тока и проверить Для процесса включения
отсутствие напряжения с сетевой кабель должен быть
помощью индикатора выведен через как минимум
напряжения. Монтажные двухфазный кабель, веду-
работы по подключению щий к потребителю. Две
сенсора относятся к катего- резиновых заглушки можно
для этого протолкнуть
рии работ с сетевым напря-
жением; поэтому их должны отверткой. Для подключения
выполнять специалисты открытой проводкой пре-
согласно стандарту VDE дусмотрены два выштампо-
0100. Следите, чтобы датчик ванных отверстия, располо-
движения был оснащен женные на корпусной пане-
линейным защитным предо- ли . Их можно просто про-
5
хранителем 10 A. Место, в бить. После проводки про-
котором производится мон- вода, монтажную плату мож-
таж, должно быть удалено от но прикрутить к стене. Затем
другого светильника на рас- снова наденьте корпусную
стояние, составляющее не панель
менее, чем
50 см, чтобы предотвратить n Присоединение сетевого
ошибочное включение провода
системы в результате отдачи Сетевой провод состоит из
тепла. Сначала следует снять 2-3 жил.
корпусную панель вниз, L =
5
слегка нажав на оба углубле-
ния и одновременно повер-
нув против часовой стрелки.
Затем выверните при помо- N =
щи отвертки оба крепежных
болта (влево) и снимите PE = при необходимости
1
монтажную плату. Зажимы
внутренней проводки не
раскручивайте, а осторожно В случае сомнения иденти-
потянув, выньте проводку фицируйте кабель с помо-
вместе с клеммами. Вставьте щью индикатора, затем сно-
прилагаемые резиновые ва отключите напряжение.
заглушки в монтажную Клеммы предназначены для
сетевого провода. Токове-
плату.
Синий Черный/Коричневый/ Зеленый/
Серый Желтый
дущий провод (L) подводит-
ся сверху к первой клемме
(см. стрелку), а нулевой про-
вод (N) - ко второй клемме.
Если есть зеленый/желтый
провод заземления, то под-
ключите этот провод в пред-
усмотренную для этого
клемму.
n Присоединение
провода питания
электроприемника
Провод питания электро-
приемника (например, лам-
пы) состоит также из 2 - 3
жил. Присоединение про-
изводится к зажимам N и L'.
Токоведущий провод потре-
бителя (черный или корич-
невый кабель) присоедини-
те к зажиму, обозначенному
буквой L'. Нулевой провод
(синий кабель) вместе с
и зафиксируйте. нулевым сетевым проводом
5
присоедините к клемме,
обозначенной буквой N.
Возможно имеющийся зеле-
ный/желтый провод зазем-
ления присоедините к
токоведущий провод нижней клемме.
(чаще всего черный,
коричневый или Важно: Вследствие непра-
серый) вильного присоединения
нулевой провод проводов в приборе или в
(чаще всего синий) распределительном ящике с
предохранителями может
провод заземления произойти короткое замыка-
(зеленый/желтый) ние. В таком случае реко-
мендуется еще раз прове-
рить провода и заново под-
ключить их. При необходи-
мости к сетевому проводу
может быть присоединен
выключатель сетевого тока.
- 80 -
Указания по технике безопасности
n Перед началом проведения n При проведении монтажа
любого рода работ на датчи- подключаемый электропро-
ке движения следует отклю- вод должен быть обесточен.
чить подачу напряжения! Поэтому, в первую очередь,
следует отключить подачу
тока и проверить отсутствие
напряжения с помощью
индикатора напряжения.
Принцип действия
Движение вызывает включе- Этот инфракрасный датчик
ние света, сигнал и т.п. движения можно установить и
Для Вашего удобства и эксплуатировать в любом
безопасности. месте, будь то входная дверь,
IS 360 D TRIO IS для потолочно- образом теплоизлучение пре-
го монтажа оснащен тремя образуется электронным
пиросенсорами, встроенными устройством в сигнал, который
под углом 120°, которые реги- вызывает включение электро-
стрируют невидимое тепло- приемника (например, лампы).
излучение движущихся В том случае, если на пути
объектов (людей, животных имеются препятствия, напри-
и т.д.). Регистрируемое таким мер, стены или оконные стекла,
Зона обнаружения прим. 350 m Радиус действия макс. 12 м
2
ок. 5 м макс. 12 м
n Монтажные работы по под-
ключению сенсора относятся
к категории работ с сетевым
напряжением. Поэтому
должны соблюдаться техни-
ческие инструкции VDE 0100.
D A
( -VDE 0100, -ÖVE-
EN 1, -SEV 1000).
гараж, терраса или навес для
автомобиля, сарай или подвал.
регистрации теплоизлучения
не происходит, а следователь-
но не происходит и включения.
Благодаря трем пиросенсорам
достигается угол обнаружения
равный 360° при угле открытия
в 180°.
12 м
Важно: для обеспечения
надежной работы сенсора его
следует установить таким
образом, чтобы производи-
лась регистрация движущихся
мимо сенсора объектов, а так-
же исключить все заграждаю-
щие объекты (такие, напри-
мер, как деревья, стены и т.п.).
- 81 -
