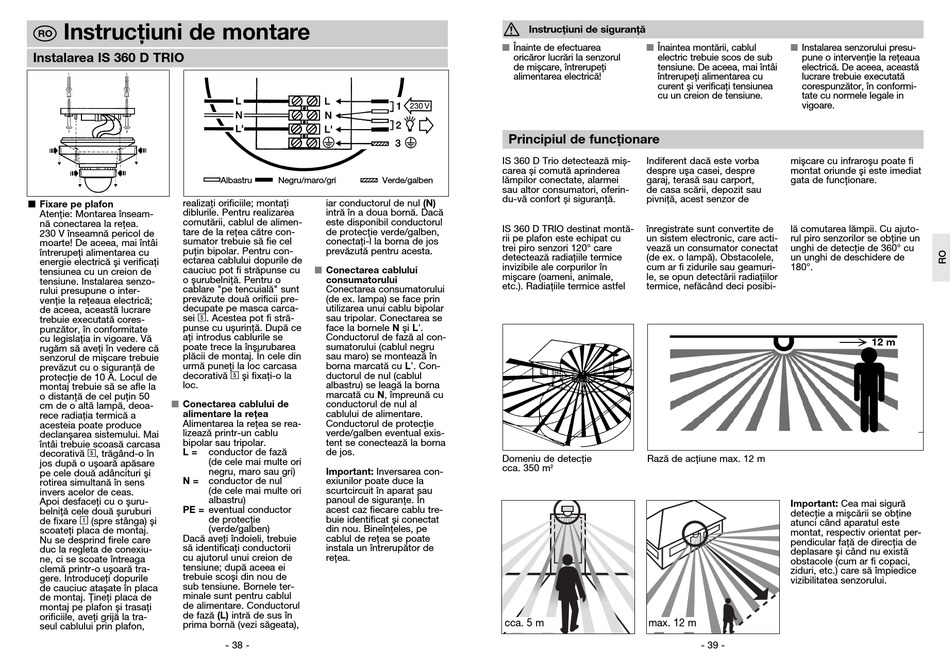

Instrucţiuni de montare
Instalarea IS 360 D TRIO
realizaţi orificiile; montaţi
y Fixare pe plafon
diblurile. Pentru realizarea
Atenţie: Montarea înseam-
comutării, cablul de alimen-
nă conectarea la reţea.
tare de la reţea către con-
230 V înseamnă pericol de
sumator trebuie să fie cel
moarte! De aceea, mai întâi
puţin bipolar. Pentru con-
întrerupeţi alimentarea cu
ectarea cablului dopurile de
energie electrică şi verificaţi
cauciuc pot fi străpunse cu
tensiunea cu un creion de
o şurubelniţă. Pentru o
tensiune. Instalarea senzo-
cablare "pe tencuială" sunt
rului presupune o inter-
prevăzute două orificii pre-
venţie la reţeaua electrică;
decupate pe masca carca-
de aceea, această lucrare
5
sei . Acestea pot fi stră-
trebuie executată cores-
punse cu uşurinţă. După ce
punzător, în conformitate
aţi introdus cablurile se
cu legislația in vigoare. Vă
poate trece la înşurubarea
rugăm să aveţi în vedere că
plăcii de montaj. În cele din
senzorul de mişcare trebuie
urmă puneţi la loc carcasa
prevăzut cu o siguranță de
decorativă
protecţie de 10 A. Locul de
loc.
montaj trebuie să se afle la
o distanţă de cel puţin 50
n
Conectarea cablului de
cm de o altă lampă, deoa-
alimentare la rețea
rece radiaţia termică a
Alimentarea la reţea se rea-
acesteia poate produce
lizează printr-un cablu
declanşarea sistemului. Mai
bipolar sau tripolar.
întâi trebuie scoasă carcasa
5 L =
decorativă , trăgând-o în
jos după o uşoară apăsare
pe cele două adâncituri şi
N = conductor de nul
rotirea simultană în sens
invers acelor de ceas.
Apoi desfaceţi cu o şuru-
PE = eventual conductor
belniţă cele două şuruburi
1
de fixare (spre stânga) şi
scoateţi placa de montaj.
Dacă aveţi îndoieli, trebuie
Nu se desprind firele care
să identificaţi conductorii
duc la regleta de conexiu-
cu ajutorul unui creion de
ne, ci se scoate întreaga
tensiune; după aceea ei
clemă printr-o uşoară tra-
trebuie scoşi din nou de
gere. Introduceţi dopurile
sub tensiune. Bornele ter-
de cauciuc ataşate în placa
minale sunt pentru cablul
de montaj. Ţineţi placa de
de alimentare. Conductorul
montaj pe plafon şi trasaţi
de fază (L) intră de sus în
orificiile, aveţi grijă la tra-
prima bornă (vezi săgeata),
seul cablului prin plafon,
Albastru Negru/maro/gri Verde/galben
iar conductorul de nul (N)
intră în a doua bornă. Dacă
este disponibil conductorul
de protecţie verde/galben,
conectaţi-l la borna de jos
prevăzută pentru acesta.
n
Conectarea cablului
consumatorului
Conectarea consumatorului
(de ex. lampa) se face prin
utilizarea unui cablu bipolar
sau tripolar. Conectarea se
face la bornele N şi L'.
Conductorul de fază al con-
sumatorului (cablul negru
sau maro) se montează în
borna marcată cu L'. Con-
5
şi fixați-o la ductorul de nul (cablul
albastru) se leagă la borna
marcată cu N, împreună cu
conductorul de nul al
cablului de alimentare.
Conductorul de protecţie
verde/galben eventual exis-
tent se conectează la borna
conductor de fază de jos.
(de cele mai multe ori
negru, maro sau gri) Important: Inversarea con-
exiunilor poate duce la
(de cele mai multe ori scurtcircuit în aparat sau
albastru) panoul de siguranţe. În
acest caz fiecare cablu tre-
de protecţie buie identificat şi conectat
(verde/galben) din nou. Bineînţeles, pe
cablul de reţea se poate
instala un întrerupător de
rețea.
- 38 -
Instrucţiuni de siguranţă
n n
Înainte de efectuarea Înaintea montării, cablul
oricăror lucrări la senzorul electric trebuie scos de sub
de mişcare, întrerupeţi tensiune. De aceea, mai întâi
alimentarea electrică! întrerupeţi alimentarea cu
curent şi verificaţi tensiunea
cu un creion de tensiune.
Principiul de funcţionare
IS 360 D Trio detectează miș- Indiferent dacă este vorba
carea și comută aprinderea despre uşa casei, despre
lămpilor conectate, alarmei garaj, terasă sau carport,
sau altor consumatori, oferin- de casa scării, depozit sau
du-vă confort și siguranță. pivniţă, acest senzor de
IS 360 D TRIO destinat montă- înregistrate sunt convertite de
rii pe plafon este echipat cu un sistem electronic, care acti-
trei piro senzori 120° care vează un consumator conectat
detectează radiaţiile termice (de ex. o lampă). Obstacolele,
invizibile ale corpurilor în cum ar fi zidurile sau geamuri-
mişcare (oameni, animale, le, se opun detectării radiaţiilor
etc.). Radiaţiile termice astfel termice, nefăcând deci posibi-
Domeniu de detecţie Rază de acţiune max. 12 m
cca. 350 m 2
cca. 5 m max. 12 m
n
Instalarea senzorului presu-
pune o intervenţie la reţeaua
electrică. De aceea, această
lucrare trebuie executată
corespunzător, în conformi-
tate cu normele legale in
vigoare.
mişcare cu infraroşu poate fi
montat oriunde şi este imediat
gata de funcţionare.
lă comutarea lămpii. Cu ajuto-
rul piro senzorilor se obţine un
unghi de detecţie de 360° cu
un unghi de deschidere de
180°.
12 m
Important: Cea mai sigură
detecţie a mişcării se obţine
atunci când aparatul este
montat, respectiv orientat per-
pendicular faţă de direcţia de
deplasare şi când nu există
obstacole (cum ar fi copaci,
ziduri, etc.) care să împiedice
vizibilitatea senzorului.
