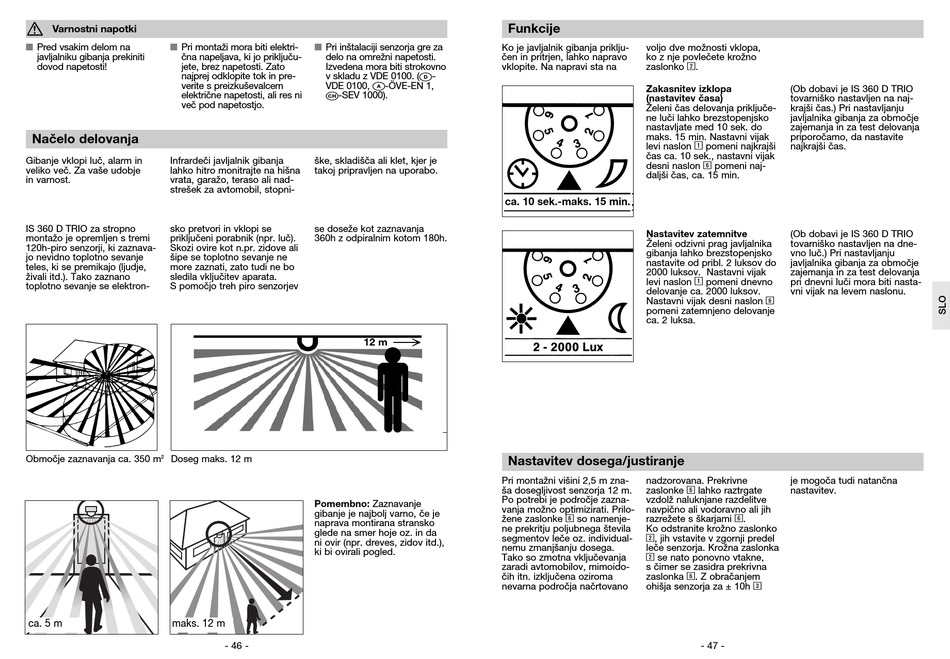

Varnostni napotki
n
n
Pred vsakim delom na
Pri montaži mora biti elektri-
javljalniku gibanja prekiniti
čna napeljava, ki jo priključu-
dovod napetosti!
jete, brez napetosti. Zato
najprej odklopite tok in pre-
verite s preizkuševalcem
električne napetosti, ali res ni
več pod napetostjo.
Načelo delovanja
Gibanje vklopi luč, alarm in
Infrardeči javljalnik gibanja
veliko več. Za vaše udobje
lahko hitro monitrajte na hišna
in varnost.
vrata, garažo, teraso ali nad-
strešek za avtomobil, stopni-
IS 360 D TRIO za stropno
sko pretvori in vklopi se
montažo je opremljen s tremi
priključeni porabnik (npr. luč).
120h-piro senzorji, ki zaznava-
Skozi ovire kot n.pr. zidove ali
jo nevidno toplotno sevanje
šipe se toplotno sevanje ne
teles, ki se premikajo (ljudje,
more zaznati, zato tudi ne bo
živali itd.). Tako zaznano
sledila vključitev aparata.
toplotno sevanje se elektron-
S pomočjo treh piro senzorjev
Območje zaznavanja ca. 350 m
2
Doseg maks. 12 m
ca. 5 m
maks. 12 m
n
Pri inštalaciji senzorja gre za
delo na omrežni napetosti.
Izvedena mora biti strokovno
v skladu z VDE 0100. (
A
VDE 0100,
-ÖVE-EN 1,
-SEV 1000).
ške, skladišča ali klet, kjer je
takoj pripravljen na uporabo.
se doseže kot zaznavanja
360h z odpiralnim kotom 180h.
12 m
Pomembno: Zaznavanje
gibanje je najbolj varno, če je
naprava montirana stransko
glede na smer hoje oz. in da
ni ovir (npr. dreves, zidov itd.),
ki bi ovirali pogled.
- 46 -
Funkcije
Ko je javljalnik gibanja priklju-
čen in pritrjen, lahko napravo
vklopite. Na napravi sta na
D
-
ca. 10 sek.-maks. 15 min.
Nastavitev dosega/justiranje
Pri montažni višini 2,5 m zna-
ša dosegljivost senzorja 12 m.
Po potrebi je področje zazna-
vanja možno optimizirati. Prilo-
6
žene zaslonke
so namenje-
ne prekritju poljubnega števila
segmentov leče oz. individual-
nemu zmanjšanju dosega.
Tako so zmotna vključevanja
zaradi avtomobilov, mimoido-
čih itn. izključena oziroma
nevarna področja načrtovano
voljo dve možnosti vklopa,
ko z nje povlečete krožno
2
zaslonko
.
Zakasnitev izklopa
(Ob dobavi je IS 360 D TRIO
(nastavitev časa)
tovarniško nastavljen na naj-
Želeni čas delovanja priključe-
krajši čas.) Pri nastavljanju
ne luči lahko brezstopenjsko
javljalnika gibanja za območje
nastavljate med 10 sek. do
zajemanja in za test delovanja
maks. 15 min. Nastavni vijak
priporočamo, da nastavite
1
levi naslon
pomeni najkrajši
najkrajši čas.
čas ca. 10 sek., nastavni vijak
6
desni naslon
pomeni naj-
daljši čas, ca. 15 min.
Nastavitev zatemnitve
(Ob dobavi je IS 360 D TRIO
Želeni odzivni prag javljalnika
tovarniško nastavljen na dne-
gibanja lahko brezstopenjsko
vno luč.) Pri nastavljanju
nastavite od pribl. 2 luksov do
javljalnika gibanja za območje
2000 luksov. Nastavni vijak
zajemanja in za test delovanja
1
levi naslon
pomeni dnevno
pri dnevni luči mora biti nasta-
delovanje ca. 2000 luksov.
vni vijak na levem naslonu.
6
Nastavni vijak desni naslon
pomeni zatemnjeno delovanje
ca. 2 luksa.
nadzorovana. Prekrivne
je mogoča tudi natančna
6
zaslonke
lahko raztrgate
nastavitev.
vzdolž naluknjane razdelitve
navpično ali vodoravno ali jih
6
razrežete s škarjami
.
Ko odstranite krožno zaslonko
2
, jih vstavite v zgornji predel
leče senzorja. Krožna zaslonka
2
se nato ponovno vtakne,
s čimer se zasidra prekrivna
6
zaslonka
. Z obračanjem
3
ohišja senzorja za ± 10h
- 47 -
