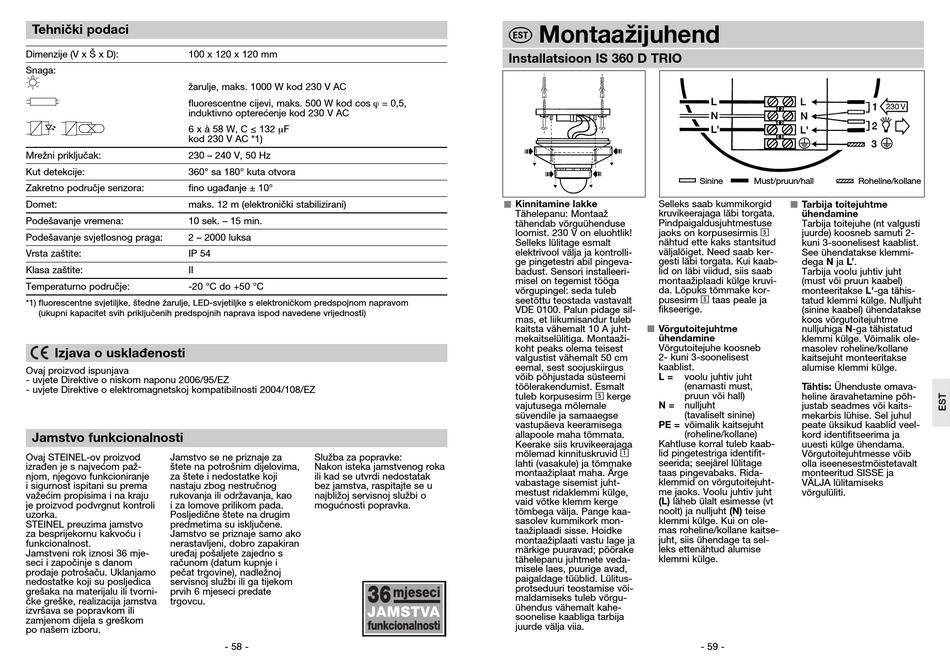

Tehnički podaci
Dimenzije (V x Š x D): 100 x 120 x 120 mm
Snaga:
žarulje, maks. 1000 W kod 230 V AC
fluorescentne cijevi, maks. 500 W kod cos ϕ = 0,5,
induktivno opterećenje kod 230 V AC
6 x à 58 W, C ≤ 132 μF
kod 230 V AC *1)
Mrežni priključak: 230 – 240 V, 50 Hz
Kut detekcije: 360° sa 180° kuta otvora
Zakretno područje senzora: fino ugađanje ± 10°
Domet: maks. 12 m (elektronički stabilizirani)
Podešavanje vremena: 10 sek. – 15 min.
Podešavanje svjetlosnog praga: 2 – 2000 luksa
Vrsta zaštite: IP 54
Klasa zaštite: II
Temperaturno područje: -20 °C do +50 °C
*1) fluorescentne svjetiljke, štedne žarulje, LED-svjetiljke s elektroničkom predspojnom napravom
(ukupni kapacitet svih priključenih predspojnih naprava ispod navedene vrijednosti)
Izjava o usklađenosti
Ovaj proizvod ispunjava
- uvjete Direktive o niskom naponu 2006/95/EZ
- uvjete Direktive o elektromagnetskoj kompatibilnosti 2004/108/EZ
Jamstvo funkcionalnosti
Ovaj STEINEL-ov proizvod Jamstvo se ne priznaje za
izrađen je s najvećom paž- štete na potrošnim dijelovima,
njom, njegovo funkcioniranje za štete i nedostatke koji
i sigurnost ispitani su prema nastaju zbog nestručnog
važećim propisima i na kraju rukovanja ili održavanja, kao
je proizvod podvrgnut kontroli i za lomove prilikom pada.
uzorka. Posljedične štete na drugim
STEINEL preuzima jamstvo predmetima su isključene.
za besprijekornu kakvoću i Jamstvo se priznaje samo ako
funkcionalnost. nerastavljeni, dobro zapakiran
Jamstveni rok iznosi 36 mje- uređaj pošaljete zajedno s
seci i započinje s danom računom (datum kupnje i
prodaje potrošaču. Uklanjamo pečat trgovine), nadležnoj
nedostatke koji su posljedica servisnoj službi ili ga tijekom
grešaka na materijalu ili tvorni- prvih 6 mjeseci predate
čke greške, realizacija jamstva trgovcu.
izvršava se popravkom ili
zamjenom dijela s greškom
po našem izboru.
Služba za popravke:
Nakon isteka jamstvenog roka
ili kad se utvrdi nedostatak
bez jamstva, raspitajte se u
najbližoj servisnoj službi o
mogućnosti popravka.
- 58 -
Montaažijuhend
Installatsioon IS 360 D TRIO
n
Kinnitamine lakke Selleks saab kummikorgid
kruvikeerajaga läbi torgata.
Tähelepanu: Montaaž
tähendab võrguühenduse Pindpaigaldusjuhtmestuse
loomist. 230 V on eluohtlik! jaoks on korpusesirmis
nähtud ette kaks stantsitud
Selleks lülitage esmalt
elektrivool välja ja kontrolli- väljalõiget. Need saab ker-
gesti läbi torgata. Kui kaab-
ge pingetestri abil pingeva-
badust. Sensori installeeri- lid on läbi viidud, siis saab
montaažiplaadi külge kruvi-
misel on tegemist tööga
võrgupingel: seda tuleb da. Lõpuks tõmmake kor-
seetõttu teostada vastavalt pusesirm
fikseerige.
VDE 0100. Palun pidage sil-
mas, et liikumisandur tuleb
n
Võrgutoitejuhtme
kaitsta vähemalt 10 A juht-
mekaitselülitiga. Montaaži- ühendamine
koht peaks olema teisest Võrgutoitejuhe koosneb
2- kuni 3-soonelisest
valgustist vähemalt 50 cm
eemal, sest soojuskiirgus kaablist.
L =
võib põhjustada süsteemi
töölerakendumist. Esmalt
5
tuleb korpusesirm kerge
vajutusega mõlemale N =
süvendile ja samaaegse
PE = võimalik kaitsejuht
vastupäeva keeramisega
allapoole maha tõmmata.
Kahtluse korral tuleb kaab-
Keerake siis kruvikeerajaga
1
mõlemad kinnituskruvid lid pingetestriga identifit-
seerida; seejärel lülitage
lahti (vasakule) ja tõmmake
taas pingevabaks. Rida-
montaažiplaat maha. Ärge
vabastage sisemist juht- klemmid on võrgutoitejuht-
me jaoks. Voolu juhtiv juht
mestust ridaklemmi külge,
vaid võtke klemm kerge (L) läheb ülalt esimesse (vt
noolt) ja nulljuht (N) teise
tõmbega välja. Pange kaa-
sasolev kummikork mon- klemmi külge. Kui on ole-
taažiplaadi sisse. Hoidke mas roheline/kollane kaitse-
juht, siis ühendage ta sel-
montaažiplaati vastu lage ja
märkige puuravad; pöörake leks ettenähtud alumise
klemmi külge.
tähelepanu juhtmete veda-
misele laes, puurige avad,
paigaldage tüüblid. Lülitus-
protseduuri teostamise või-
maldamiseks tuleb võrgu-
ühendus vähemalt kahe-
soonelise kaabliga tarbija
juurde välja viia.
Sinine Must/pruun/hall Roheline/kollane
n
Tarbija toitejuhtme
ühendamine
Tarbija toitejuhe (nt valgusti
5
juurde) koosneb samuti 2-
kuni 3-soonelisest kaablist.
See ühendatakse klemmi-
dega N ja L'.
Tarbija voolu juhtiv juht
(must või pruun kaabel)
monteeritakse L'-ga tähis-
5
taas peale ja tatud klemmi külge. Nulljuht
(sinine kaabel) ühendatakse
koos võrgutoitejuhtme
nulljuhiga N-ga tähistatud
klemmi külge. Võimalik ole-
masolev roheline/kollane
kaitsejuht monteeritakse
alumise klemmi külge.
voolu juhtiv juht
(enamasti must, Tähtis: Ühenduste omava-
pruun või hall)
heline äravahetamine põh-
nulljuht justab seadmes või kaits-
(tavaliselt sinine) mekarbis lühise. Sel juhul
peate üksikud kaablid veel-
(roheline/kollane) kord identifitseerima ja
uuesti külge ühendama.
Võrgutoitejuhtmesse võib
olla iseenesestmõistetavalt
monteeritud SISSE ja
VÄLJA lülitamiseks
võrgulüliti.
- 59 -
