Princip Činnosti - STEINEL IS 360 D TRIO Information

Bezpečnostní pokyny
n n
Před zahájením jakýchkoli Připojované elektrické vedení
prací na hlásiči pohybu je nesmí být během montáže
nutno přerušit přívod napětí! pod napětím. Proto je nejpr-
ve třeba vypnout proud
a poté pomocí zkoušečky
napětí zkontrolovat, zda je
vedení bez napětí.

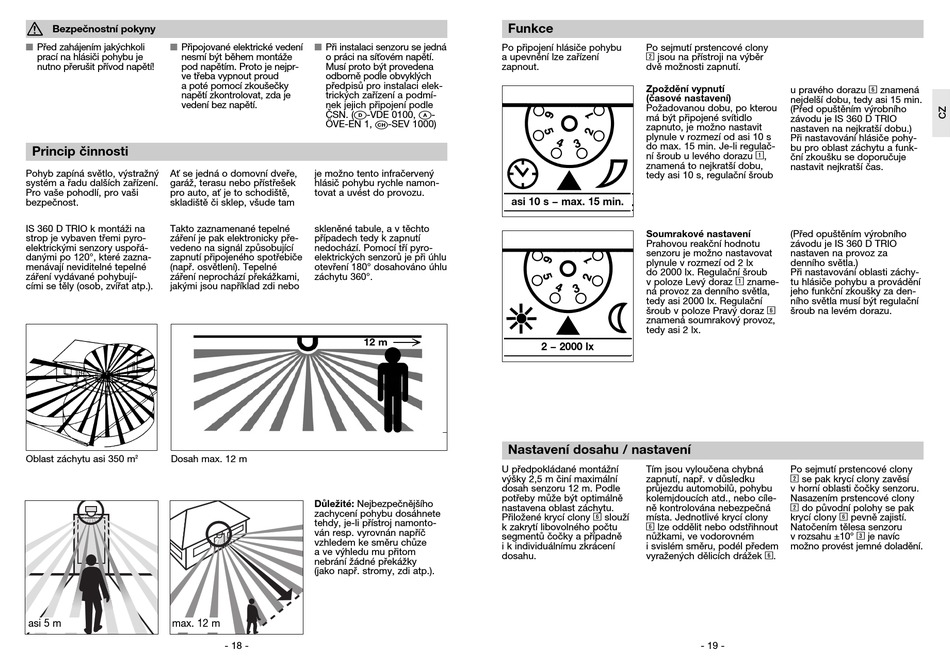

Princip činnosti
Pohyb zapíná světlo, výstražný Ať se jedná o domovní dveře,
systém a řadu dalších zařízení. garáž, terasu nebo přístřešek
Pro vaše pohodlí, pro vaši pro auto, ať je to schodiště,
bezpečnost. skladiště či sklep, všude tam
IS 360 D TRIO k montáži na Takto zaznamenané tepelné
strop je vybaven třemi pyro- záření je pak elektronicky pře-
elektrickými senzory uspořá- vedeno na signál způsobující
danými po 120°, které zazna- zapnutí připojeného spotřebiče
menávají neviditelné tepelné (např. osvětlení). Tepelné
záření vydávané pohybují- záření neprochází překážkami,
cími se těly (osob, zvířat atp.). jakými jsou například zdi nebo
Oblast záchytu asi 350 m 2 Dosah max. 12 m
asi 5 m max. 12 m
n
Při instalaci senzoru se jedná
o práci na síťovém napětí.
Musí proto být provedena
odborně podle obvyklých
předpisů pro instalaci elek-
trických zařízení a podmí-
nek jejich připojení podle
D
ČSN. ( -VDE 0100,
ÖVE-EN 1, -SEV 1000)
je možno tento infračervený
hlásič pohybu rychle namon-
tovat a uvést do provozu.
skleněné tabule, a v těchto
případech tedy k zapnutí
nedochází. Pomocí tří pyro-
elektrických senzorů je při úhlu
otevření 180° dosahováno úhlu
záchytu 360°.
12 m
Důležité: Nejbezpečnějšího
zachycení pohybu dosáhnete
tehdy, je-li přístroj namonto-
ván resp. vyrovnán napříč
vzhledem ke směru chůze
a ve výhledu mu přitom
nebrání žádné překážky
(jako např. stromy, zdi atp.).
- 18 -
Funkce
Po připojení hlásiče pohybu
a upevnění lze zařízení
zapnout.
A
-
asi 10 s − max. 15 min.
2 − 2000 lx
Nastavení dosahu / nastavení
U předpokládané montážní
výšky 2,5 m činí maximální
dosah senzoru 12 m. Podle
potřeby může být optimálně
nastavena oblast záchytu.
6
Přiložené krycí clony
k zakrytí libovolného počtu
segmentů čočky a případně
i k individuálnímu zkrácení
dosahu.
Po sejmutí prstencové clony
2
jsou na přístroji na výběr
dvě možnosti zapnutí.
Zpoždění vypnutí
(časové nastavení)
Požadovanou dobu, po kterou
má být připojené svítidlo
zapnuto, je možno nastavit
plynule v rozmezí od asi 10 s
do max. 15 min. Je-li regulač-
1
ní šroub u levého dorazu ,
znamená to nejkratší dobu,
tedy asi 10 s, regulační šroub
Soumrakové nastavení
Prahovou reakční hodnotu
senzoru je možno nastavovat
plynule v rozmezí od 2 lx
do 2000 lx. Regulační šroub
1
v poloze Levý doraz zname-
ná provoz za denního světla,
tedy asi 2000 lx. Regulační
6
šroub v poloze Pravý doraz
znamená soumrakový provoz,
tedy asi 2 lx.
Tím jsou vyloučena chybná
zapnutí, např. v důsledku
průjezdu automobilů, pohybu
kolemjdoucích atd., nebo cíle-
ně kontrolována nebezpečná
slouží místa. Jednotlivé krycí clony
6
lze oddělit nebo odstřihnout
nůžkami, ve vodorovném
i svislém směru, podél předem
6
vyražených dělicích drážek .
- 19 -
6
u pravého dorazu znamená
nejdelší dobu, tedy asi 15 min.
(Před opuštěním výrobního
závodu je IS 360 D TRIO
nastaven na nejkratší dobu.)
Při nastavování hlásiče pohy-
bu pro oblast záchytu a funk-
ční zkoušku se doporučuje
nastavit nejkratší čas.
(Před opuštěním výrobního
závodu je IS 360 D TRIO
nastaven na provoz za
denního světla.)
Při nastavování oblasti záchy-
tu hlásiče pohybu a provádění
jeho funkční zkoušky za den-
ního světla musí být regulační
šroub na levém dorazu.
Po sejmutí prstencové clony
2
se pak krycí clony zavěsí
v horní oblasti čočky senzoru.
Nasazením prstencové clony
2
do původní polohy se pak
6
krycí clony pevně zajistí.
Natočením tělesa senzoru
3
v rozsahu ±10° je navíc
možno provést jemné doladění.
