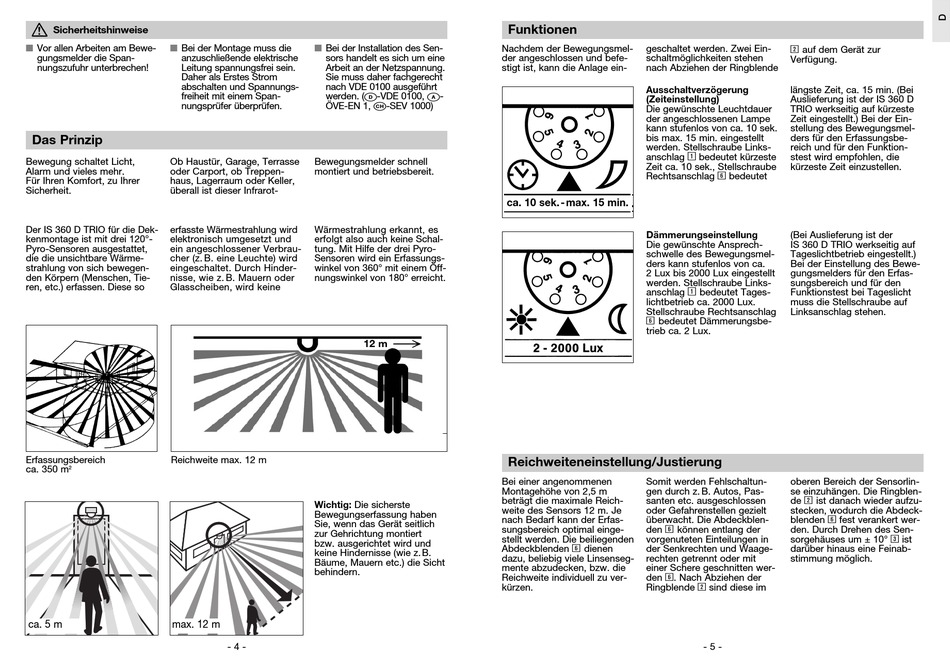

Das Prinzip - STEINEL IS 360 D TRIO Information

Sicherheitshinweise
n n
Vor allen Arbeiten am Bewe- Bei der Montage muss die
gungsmelder die Span- anzuschließende elektrische
nungszufuhr unterbrechen! Leitung spannungsfrei sein.
Daher als Erstes Strom
abschalten und Spannungs-
freiheit mit einem Span-
nungsprüfer überprüfen.

Das Prinzip

Bewegung schaltet Licht, Ob Haustür, Garage, Terrasse
Alarm und vieles mehr. oder Carport, ob Treppen-
Für Ihren Komfort, zu Ihrer haus, Lagerraum oder Keller,
Sicherheit. überall ist dieser Infrarot-
Der IS 360 D TRIO für die Dek- erfasste Wärmestrahlung wird
kenmontage ist mit drei 120°- elektronisch umgesetzt und
Pyro-Sensoren ausgestattet, ein angeschlossener Verbrau-
die die unsichtbare Wärme- cher (z. B. eine Leuchte) wird
strahlung von sich bewegen- eingeschaltet. Durch Hinder-
den Körpern (Menschen, Tie- nisse, wie z. B. Mauern oder
ren, etc.) erfassen. Diese so Glasscheiben, wird keine
Erfassungsbereich Reichweite max. 12 m
ca. 350 m 2
ca. 5 m max. 12 m
n
Bei der Installation des Sen-
sors handelt es sich um eine
Arbeit an der Netzspannung.
Sie muss daher fachgerecht
nach VDE 0100 ausgeführt
D
werden. ( -VDE 0100,
ÖVE-EN 1, -SEV 1000)
Bewegungsmelder schnell
montiert und betriebsbereit.
Wärmestrahlung erkannt, es
erfolgt also auch keine Schal-
tung. Mit Hilfe der drei Pyro-
Sensoren wird ein Erfassungs-
winkel von 360° mit einem Öff-
nungswinkel von 180° erreicht.
12 m
Wichtig: Die sicherste
Bewegungserfassung haben
Sie, wenn das Gerät seitlich
zur Gehrichtung montiert
bzw. ausgerichtet wird und
keine Hindernisse (wie z. B.
Bäu me, Mauern etc.) die Sicht
behindern.
- 4 -
Funktionen
Nachdem der Bewegungsmel-
der angeschlossen und befe-
stigt ist, kann die Anlage ein-
A
-
ca. 10 sek. - max. 15 min.
Reichweiteneinstellung/Justierung
Bei einer angenommenen
Montagehöhe von 2,5 m
beträgt die maximale Reich-
weite des Sensors 12 m. Je
nach Bedarf kann der Erfas-
sungsbereich optimal einge-
stellt werden. Die beiliegenden
6
Abdeckblenden dienen
dazu, beliebig viele Linsenseg-
mente abzudecken, bzw. die
Reichweite individuell zu ver-
kürzen.
geschaltet werden. Zwei Ein- 2
auf dem Gerät zur
schaltmöglichkeiten stehen
Verfügung.
nach Abziehen der Ringblende
Ausschaltverzögerung längste Zeit, ca. 15 min. (Bei
(Zeiteinstellung) Auslieferung ist der IS 360 D
Die gewünschte Leuchtdauer TRIO werkseitig auf kürzeste
der angeschlossenen Lampe Zeit eingestellt.) Bei der Ein-
kann stufenlos von ca. 10 sek. stellung des Bewegungsmel-
bis max. 15 min. eingestellt ders für den Erfassungsbe-
werden. Stellschraube Links- reich und für den Funktion-
1
anschlag bedeutet kürzeste stest wird empfohlen, die
Zeit ca. 10 sek., Stellschraube kürzeste Zeit einzustellen.
6
Rechtsanschlag bedeutet
Dämmerungseinstellung (Bei Auslieferung ist der
Die gewünschte Ansprech- IS 360 D TRIO werkseitig auf
schwelle des Bewegungsmel- Tageslichtbetrieb eingestellt.)
ders kann stufenlos von ca. Bei der Einstellung des Bewe-
2 Lux bis 2000 Lux eingestellt gungsmelders für den Erfas-
werden. Stellschraube Links- sungsbereich und für den
1
anschlag bedeutet Tages- Funktionstest bei Tageslicht
lichtbetrieb ca. 2000 Lux. muss die Stellschraube auf
Stellschraube Rechtsanschlag Linksanschlag stehen.
6
bedeutet Dämmerungsbe-
trieb ca. 2 Lux.
Somit werden Fehlschaltun- oberen Bereich der Sensorlin-
gen durch z. B. Autos, Pas- se einzuhängen. Die Ringblen-
2
santen etc. ausgeschlossen de ist danach wieder aufzu-
oder Gefahrenstellen gezielt stecken, wodurch die Abdeck-
überwacht. Die Abdeckblen- blenden
6
den können entlang der den. Durch Drehen des Sen-
vorgenuteten Einteilungen in sorgehäuses um ± 10°
der Senkrechten und Waage- darüber hinaus eine Feinab-
rechten getrennt oder mit stimmung möglich.
einer Schere geschnitten wer-
6
den . Nach Abziehen der
2
Ringblende sind diese im
- 5 -
6
fest verankert wer-
3
ist
