STEINEL IS 360 D TRIO Information Seite 18

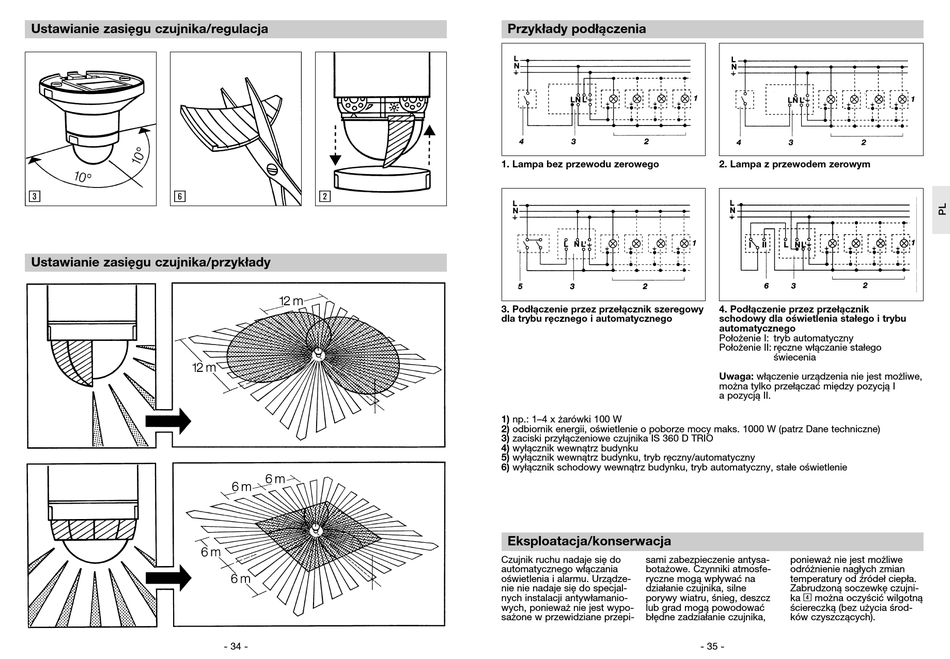

Ustawianie zasięgu czujnika/regulacja
3 6
Ustawianie zasięgu czujnika/przykłady
2
- 34 -
Przykłady podłączenia
1. Lampa bez przewodu zerowego
3. Podłączenie przez przełącznik szeregowy
dla trybu ręcznego i automatycznego
1) np.: 1–4 x żarówki 100 W
2) odbiornik energii, oświetlenie o poborze mocy maks. 1000 W (patrz Dane techniczne)
3) zaciski przyłączeniowe czujnika IS 360 D TRIO
4) wyłącznik wewnątrz budynku
5) wyłącznik wewnątrz budynku, tryb ręczny/automatyczny
6) wyłącznik schodowy wewnątrz budynku, tryb automatyczny, stałe oświetlenie
Eksploatacja/konserwacja
Czujnik ruchu nadaje się do sami zabezpieczenie antysa-
automatycznego włączania botażowe. Czynniki atmosfe-
oświetlenia i alarmu. Urządze- ryczne mogą wpływać na
nie nie nadaje się do specjal- działanie czujnika, silne
nych instalacji antywłamanio- porywy wiatru, śnieg, deszcz
wych, ponieważ nie jest wypo- lub grad mogą powodować
sażone w przewidziane przepi- błędne zadziałanie czujnika,
2. Lampa z przewodem zerowym
4. Podłączenie przez przełącznik
schodowy dla oświetlenia stałego i trybu
automatycznego
Położenie I: tryb automatyczny
Położenie II: ręczne włączanie stałego
świecenia
Uwaga: włączenie urządzenia nie jest możliwe,
można tylko przełączać między pozycją I
a pozycją II.
ponieważ nie jest możliwe
odróżnienie nagłych zmian
temperatury od źródeł ciepła.
Zabrudzoną soczewkę czujni-
4
ka można oczyścić wilgotną
ściereczką (bez użycia środ-
ków czyszczących).
- 35 -
