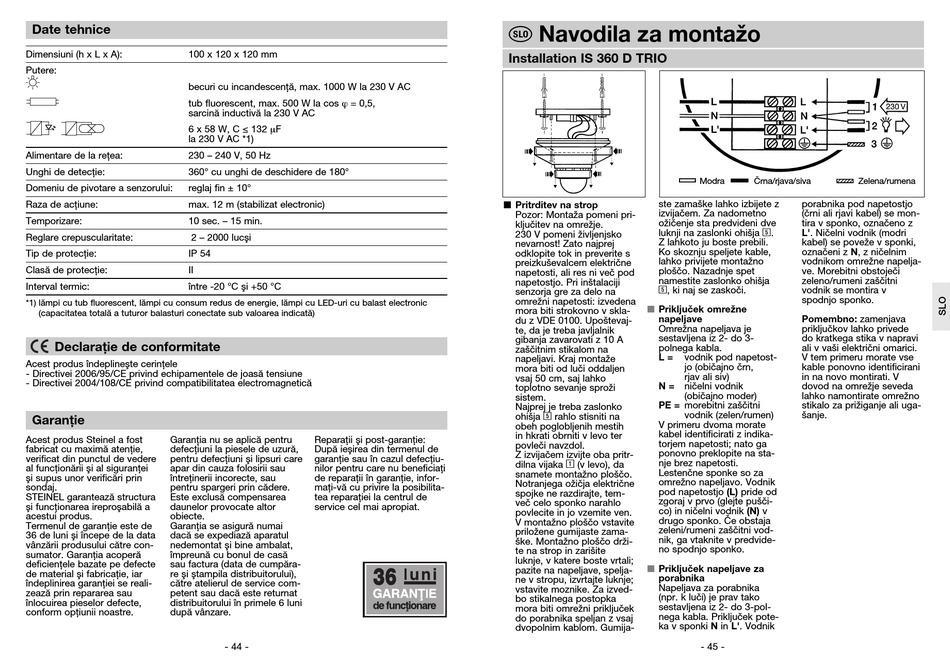

Date Tehnice; Declaraţie De Conformitate; Navodila Za Montažo - STEINEL IS 360 D TRIO Information

Date tehnice

Dimensiuni (h x L x A): 100 x 120 x 120 mm
Putere:
becuri cu incandescență, max. 1000 W la 230 V AC
tub fluorescent, max. 500 W la cos ϕ = 0,5,
sarcină inductivă la 230 V AC
6 x 58 W, C ≤ 132 μF
la 230 V AC *1)
Alimentare de la reţea: 230 – 240 V, 50 Hz
Unghi de detecţie: 360° cu unghi de deschidere de 180°
Domeniu de pivotare a senzorului: reglaj fin ± 10°
Raza de acţiune: max. 12 m (stabilizat electronic)
Temporizare: 10 sec. – 15 min.
Reglare crepuscularitate: 2 – 2000 lucşi
Tip de protecţie: IP 54
Clasă de protecţie: II
Interval termic: între -20 °C şi +50 °C
*1) lămpi cu tub fluorescent, lămpi cu consum redus de energie, lămpi cu LED-uri cu balast electronic
(capacitatea totală a tuturor balasturi conectate sub valoarea indicată)
Declaraţie de conformitate
Acest produs îndeplineşte cerinţele
- Directivei 2006/95/CE privind echipamentele de joasă tensiune
- Directivei 2004/108/CE privind compatibilitatea electromagnetică
Garanţie
Acest produs Steinel a fost Garanţia nu se aplică pentru
fabricat cu maximă atenţie, defecţiuni la piesele de uzură,
verificat din punctul de vedere pentru defecţiuni şi lipsuri care
al funcţionării şi al siguranţei apar din cauza folosirii sau
şi supus unor verificări prin întreţinerii incorecte, sau
sondaj. pentru spargeri prin cădere.
STEINEL garantează structura Este exclusă compensarea
şi funcţionarea ireproşabilă a daunelor provocate altor
acestui produs. obiecte.
Termenul de garanţie este de Garanţia se asigură numai
36 de luni şi începe de la data dacă se expediază aparatul
vânzării produsului către con- nedemontat şi bine ambalat,
sumator. Garanţia acoperă împreună cu bonul de casă
deficienţele bazate pe defecte sau factura (data de cumpăra-
de material şi fabricaţie, iar re şi ştampila distribuitorului),
îndeplinirea garanţiei se reali- către atelierul de service com-
zează prin repararea sau petent sau dacă este returnat
înlocuirea pieselor defecte, distribuitorului în primele 6 luni
conform opţiunii noastre. după vânzare.
Reparaţii şi post-garanţie:
După ieşirea din termenul de
garanţie sau în cazul defecţiu-
nilor pentru care nu beneficiaţi
de reparaţii în garanţie, infor-
maţi-vă cu privire la posibilita-
tea reparaţiei la centrul de
service cel mai apropiat.
- 44 -
Navodila za montažo
Installation IS 360 D TRIO
ste zamaške lahko izbijete z
y Pritrditev na strop
izvijačem. Za nadometno
Pozor: Montaža pomeni pri-
ožičenje sta predvideni dve
ključitev na omrežje.
luknji na zaslonki ohišja
230 V pomeni življenjsko
Z lahkoto ju boste prebili.
nevarnost! Zato najprej
Ko skoznju speljete kable,
odklopite tok in preverite s
lahko privijete montažno
preizkuševalcem električne
ploščo. Nazadnje spet
napetosti, ali res ni več pod
namestite zaslonko ohišja
napetostjo. Pri inštalaciji
5
, ki naj se zaskoči.
senzorja gre za delo na
omrežni napetosti: izvedena
n
Priključek omrežne
mora biti strokovno v skla-
napeljave
du z VDE 0100. Upoštevaj-
Omrežna napeljava je
te, da je treba javljalnik
sestavljena iz 2- do 3-
gibanja zavarovati z 10 A
polnega kabla.
zaščitnim stikalom na
L =
napeljavi. Kraj montaže
mora biti od luči oddaljen
vsaj 50 cm, saj lahko
N = ničelni vodnik
toplotno sevanje sproži
sistem.
PE = morebitni zaščitni
Najprej je treba zaslonko
5
ohišja rahlo stisniti na
V primeru dvoma morate
obeh poglobljenih mestih
kabel identificirati z indika-
in hkrati obrniti v levo ter
torjem napetosti; nato ga
povleči navzdol.
ponovno preklopite na sta-
Z izvijačem izvijte oba pritr-
nje brez napetosti.
1
dilna vijaka (v levo), da
Lestenčne sponke so za
snamete montažno ploščo.
omrežno napeljavo. Vodnik
Notranjega ožičja električne
pod napetostjo (L) pride od
spojke ne razdirajte, tem-
zgoraj v prvo (glejte pušči-
več celo sponko narahlo
co) in ničelni vodnik (N) v
povlecite in jo vzemite ven.
drugo sponko. Če obstaja
V montažno ploščo vstavite
zeleni/rumeni zaščitni vod-
priložene gumijaste zama-
nik, ga vtaknite v predvide-
ške. Montažno ploščo drži-
no spodnjo sponko.
te na strop in zarišite
luknje, v katere boste vrtali;
n
Priključek napeljave za
pazite na napeljave, spelja-
porabnika
ne v stropu, izvrtajte luknje;
Napeljava za porabnika
vstavite moznike. Za izved-
(npr. k luči) je prav tako
bo stikalnega postopka
sestavljena iz 2- do 3-pol-
mora biti omrežni priključek
nega kabla. Priključek pote-
do porabnika speljan z vsaj
ka v sponki N in L'. Vodnik
dvopolnim kablom. Gumija-
Modra Črna/rjava/siva Zelena/rumena
porabnika pod napetostjo
(črni ali rjavi kabel) se mon-
tira v sponko, označeno z
5
. L'. Ničelni vodnik (modri
kabel) se poveže v sponki,
označeni z N, z ničelnim
vodnikom omrežne napelja-
ve. Morebitni obstoječi
zeleno/rumeni zaščitni
vodnik se montira v
spodnjo sponko.
Pomembno: zamenjava
priključkov lahko privede
do kratkega stika v napravi
ali v vaši električni omarici.
vodnik pod napetost- V tem primeru morate vse
jo (običajno črn, kable ponovno identificirani
rjav ali siv) in na novo montirati. V
dovod na omrežje seveda
(običajno moder) lahko namontirate omrežno
stikalo za prižiganje ali uga-
vodnik (zelen/rumen) šanje.
