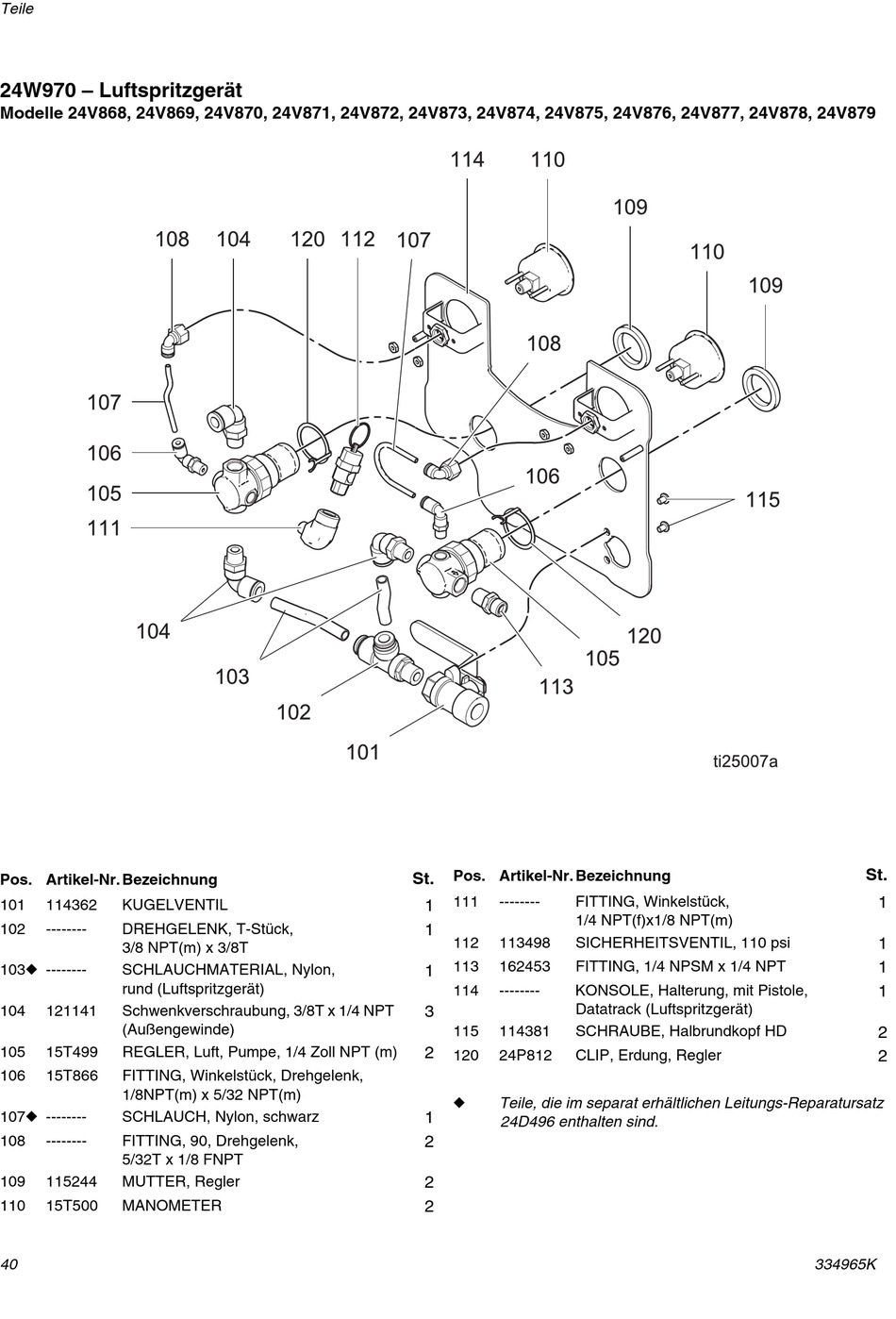

Teile
24W970 – Luftspritzgerät
Modelle 24V868, 24V869, 24V870, 24V871, 24V872, 24V873, 24V874, 24V875, 24V876, 24V877, 24V878, 24V879
Pos. Artikel-Nr. Bezeichnung
101 114362 KUGELVENTIL
102 -------- DREHGELENK, T-Stück,
3/8 NPT(m) x 3/8T
103 -------- SCHLAUCHMATERIAL, Nylon,
rund (Luftspritzgerät)
104 121141 Schwenkverschraubung, 3/8T x 1/4 NPT
(Außengewinde)
105 15T499 REGLER, Luft, Pumpe, 1/4 Zoll NPT (m)
106 15T866 FITTING, Winkelstück, Drehgelenk,
1/8NPT(m) x 5/32 NPT(m)
107 -------- SCHLAUCH, Nylon, schwarz
108 -------- FITTING, 90, Drehgelenk,
5/32T x 1/8 FNPT
109 115244 MUTTER, Regler
110 15T500 MANOMETER
40
Pos. Artikel-Nr. Bezeichnung
St.
111 -------- FITTING, Winkelstück,
1
1/4 NPT(f)x1/8 NPT(m)
1
112 113498 SICHERHEITSVENTIL, 110 psi
113 162453 FITTING, 1/4 NPSM x 1/4 NPT
1
114 -------- KONSOLE, Halterung, mit Pistole,
Datatrack (Luftspritzgerät)
3
115 114381 SCHRAUBE, Halbrundkopf HD
2
120 24P812 CLIP, Erdung, Regler

Teile, die im separat erhältlichen Leitungs-Reparatursatz
1
24D496 enthalten sind.
2
2
2
St.
1
1
1
1
2
2
334965K
