1.4 Programmieren

1.4.1 Bedieneinheit (LCP)

HINWEIS
LCP wird in SW 1.0X NICHT unterstützt!
Das LCP ist in vier funktionelle Gruppen unterteilt.
A. Display
B. Menütaste
C. Navigationstasten und Kontrollleuchten (LED)
D. Bedientasten mit Kontrollleuchten (LED)
1
2
1-20 Motor Power
3
A
[5] 0.37kW - 0.5HP
Setup 1
4
Status
B Menu
6
Com.
C
10
On
7
Warn.
8
Alarm
9
Hand
D
On
13

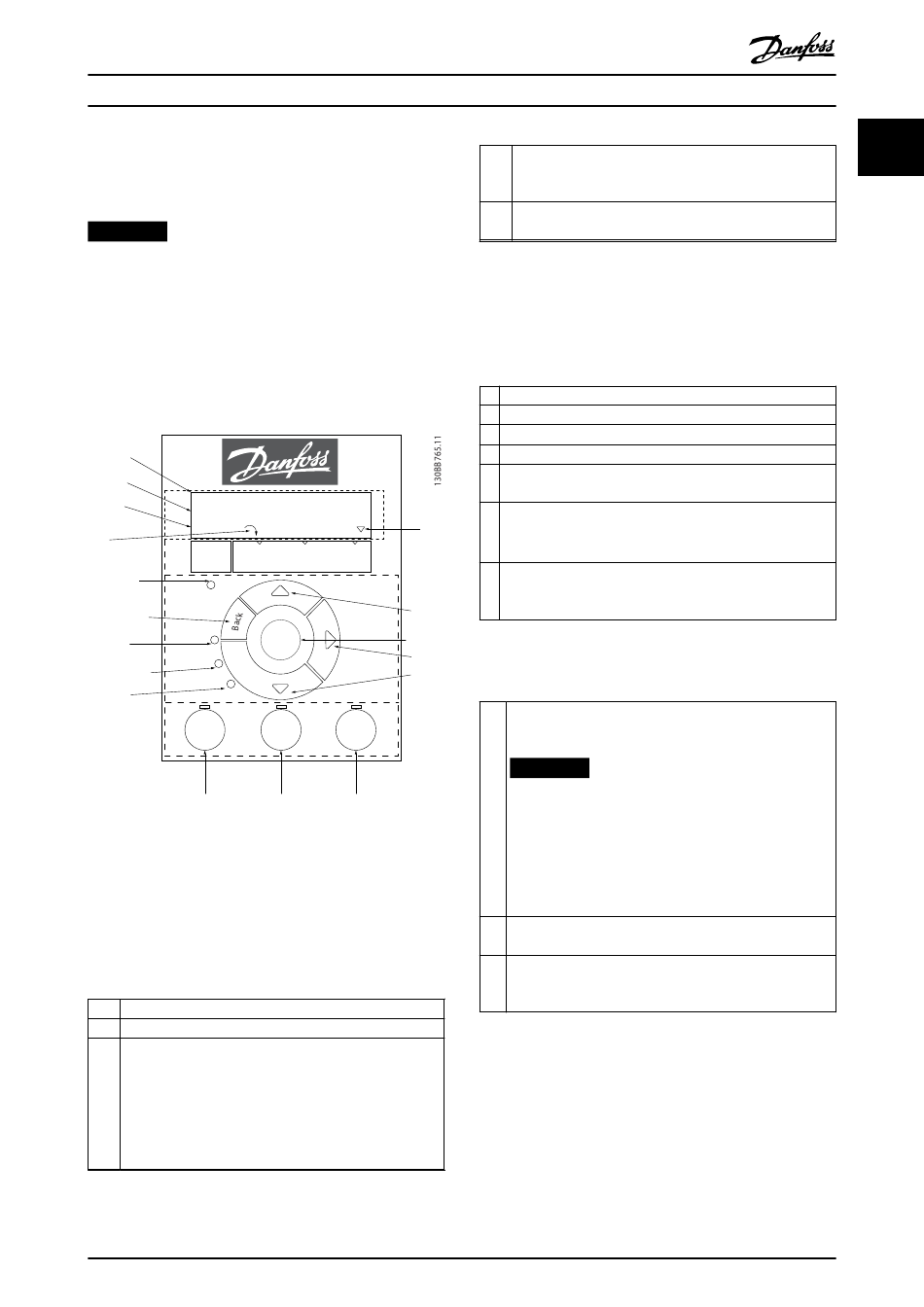

Abbildung 1.12 Bedieneinheit (LCP)
A. Display
Die LCD-Anzeige verfügt über eine Hintergrundbe-
leuchtung und zwei alphanumerische Zeilen. Das LCP zeigt
alle Daten an.
Auf dem Display können Sie verschiedene Informationen
ablesen.
1 Nummer und Name des Parameters.
2 Parameterwert.
3 Die Satznummer zeigt den aktiven Parametersatz und den
Programm-Satz an. Stimmen der aktive Satz und
Programm-Satz überein, wird nur diese Satznummer
gezeigt (Werkseinstellung). Bei unterschiedlichen aktiven
Sätzen und Programm-Sätzen zeigt das Display beide
Satznummern (Satz 12). Die blinkende Zahl kennzeichnet
den Programm-Satz.
MG18M203
Kurzanleitung
5
Main
Quick
Menu
Menu
11
12
OK
11
11
Off Auto
Reset On
14 15
Danfoss A/S © 12/2015 Alle Rechte vorbehalten.
4 Die Kompressorlaufrichtung erscheint unten links im
Display durch einen kleinen Pfeil, der im Uhrzeigersinn
oder gegen den Uhrzeigersinn zeigt.
5 Das Dreieck zeigt an, ob sich das LCP in der Statusanzeige,
im Quick-Menü oder im Hauptmenü befindet.
Tabelle 1.10 Legende zu Abbildung 1.12
B. Menütaste
Drücken Sie die Taste [Menu], um zwischen Status, Quick-
Menü oder Hauptmenü zu wählen.
C. Navigationstasten und Kontrollleuchten (LED)
6 Verbindungs-LED: Blinkt bei aktiver Buskommunikation.
7 Grüne LED/On (An): Das Steuerteil ist betriebsbereit.
8 Gelbe LED/Warn. (Warnung): Zeigt eine Warnung an.
9 Blinkende rote LED/Alarm: Zeigt einen Alarm an.
10 [Back]: Zurück zum vorherigen Schritt oder zur vorherigen
Ebene in der Navigationsstruktur
▲ ▼
11 [
] [ ] [►]: Zum Navigieren zwischen Parametergruppen,
Parametern und innerhalb von Parametern. Mit den
Pfeiltasten können Sie auch den Ortsollwert festlegen.
12 [OK]: Dient dazu, einen mit dem Cursor markierten Parameter
auszuwählen und um Änderungen an einer Parameterein-
stellung zu bestätigen
Tabelle 1.11 Legende zu Abbildung 1.12
D. Bedientasten mit Kontrollleuchten (LED)
13 [Hand on]: Startet den Kompressor und ermöglicht die
Steuerung des Frequenzumrichters über die LCP-Bedien-
einheit.
HINWEIS
Die Werkseinstellung von Klemme 27 Digital-
eingang (Parameter 5-12 Klemme 27 Digitaleingang)
ist Stopp invers. Dies bedeutet, dass der
Kompressor durch Drücken auf [Hand On] nicht
startet, wenn an Klemme 27 nicht 24 V anliegen.
Schließen Sie Klemme 12 an Klemme 27 an.
14 [Off/Reset]: Hält den Kompressor an (Abschaltung). Quittiert
im Alarmmodus den Alarm.
15 [Auto on]: Die Steuerung des Frequenzumrichters erfolgt
entweder über die Steuerklemmen oder die serielle Schnitt-
stelle.
Tabelle 1.12 Legende zu Abbildung 1.12
