Sicherungen; Überspannungsschutz - Danfoss VLT CDS 803 Kurzanleitung

Kurzanleitung

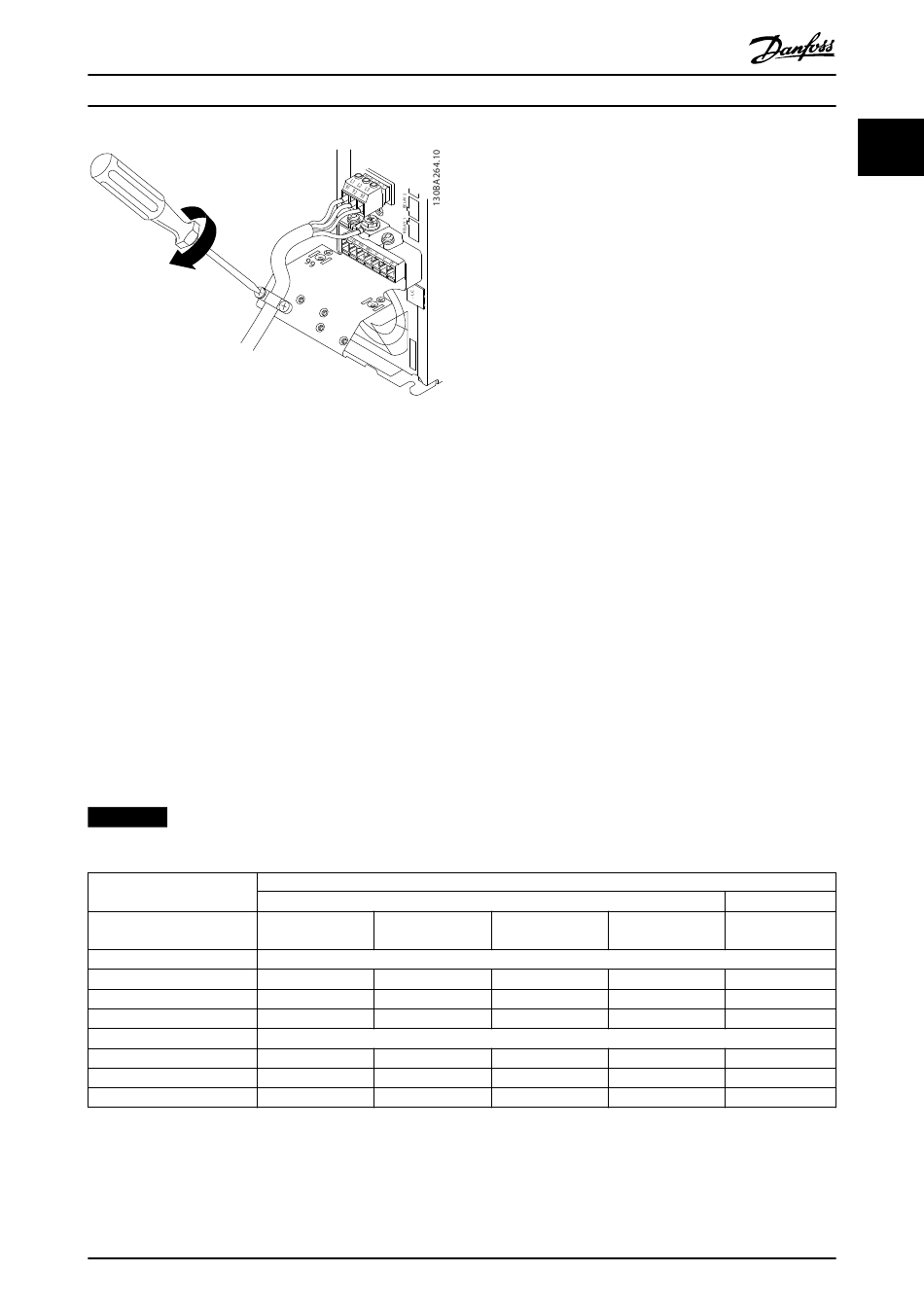

Abbildung 1.7 Ziehen Sie die Stützhalterung an Netzkabeln
fest.

1.3.6 Sicherungen

Schutz des Abzweigkreises
Zum Schutz der Installation vor elektrischen Gefahren und Bränden müssen alle Abzweigkreise in einer Installation, in
Getrieben, Maschinen usw. gemäß nationalen und lokalen Richtlinien vor Kurzschluss und Überstrom geschützt sein.
Kurzschlussschutz
Danfoss empfiehlt die Verwendung der in Tabelle 1.9 aufgeführten Sicherungen, um Servicepersonal und Geräte im Fall eines
internen Defekts im Frequenzumrichter oder eines Kurzschlusses im DC-Zwischenkreis zu schützen. Der Frequenzumrichter
bietet vollständigen Kurzschluss-Schutz bei einem Kurzschluss am Kompressor.
Überspannungsschutz
Für einen Überlastschutz ist zu sorgen, um eine Überhitzung der Kabel in der Anlage auszuschließen. Führen Sie den
Überspannungsschutz stets gemäß den nationalen Vorschriften aus. Die Trennschalter und Sicherungen müssen für den
Schutz eines Kreislaufs ausgelegt sein, der imstande ist, höchstens 100.000 A
UL-Konformität/Nicht-UL-Konformität
Verwenden Sie die in Tabelle 1.9 aufgelisteten Sicherungen, damit die Übereinstimmung mit UL oder IEC 61800-5-1 gewähr-
leistet ist.
HINWEIS
Im Falle einer Fehlfunktion kann das Nichtbeachten der Empfehlung zu Schäden am Frequenzumrichter führen.
CDS 803
3 x 200–240 V IP20
4 TR/VZH028
5 TR/VZH035
6,5 TR/VZH044
3 x 380–480 V IP20
4 TR/VZH028
5 TR/VZH035
6,5 TR/VZH044
Tabelle 1.9 Sicherungen
MG18M203
Kurzanleitung
Bussmann Bussmann
Typ RK5 Typ RK1
FRS-R-50 KTN-R50
FRS-R-50 KTN-R50
FRS-R-80 KTN-R80
FRS-R-25 KTS-R25
FRS-R-25 KTS-R25
FRS-R-50 KTS-R50
Danfoss A/S © 12/2015 Alle Rechte vorbehalten.
(symmetrisch), 480 V max. zu liefern.
eff
Sicherung
UL
Bussmann Bussmann
Typ J Typ T
JKS-50 JJN-50
JKS-50 JJN-50
JKS-80 JJN-80
JKS-25 JJS-25
JKS-25 JJS-25
JKS-50 JJS-50
1
Nicht-UL-konform
Max. Sicherung
Typ G
50
50
65
25
25
50
7
1
