1.3.7 EMV-gerechte elektrische Installation

Bitte beachten Sie bei einer EMV-gerechten elektrischen Installation diese allgemeinen Punkte.
•
Verwenden Sie nur abgeschirmte Motorkabel und abgeschirmte Steuerleitungen.
•
Verbinden Sie die Abschirmung beidseitig mit der Erde.
•
Vermeiden Sie die Installation mit verdrillten Abschirmungsenden (Pigtails), die hochfrequente Abschirmungseffekte
stören. Verwenden Sie stattdessen die mitgelieferten Kabelschellen.
•
Stellen Sie sicher, dass zwischen Frequenzumrichter und Massepotenzial der SPS das gleiche Potenzial vorhanden
ist.
•
Verwenden Sie Sternscheiben und galvanisch leitfähige Montageplatten.
L1
L2
L3
PE

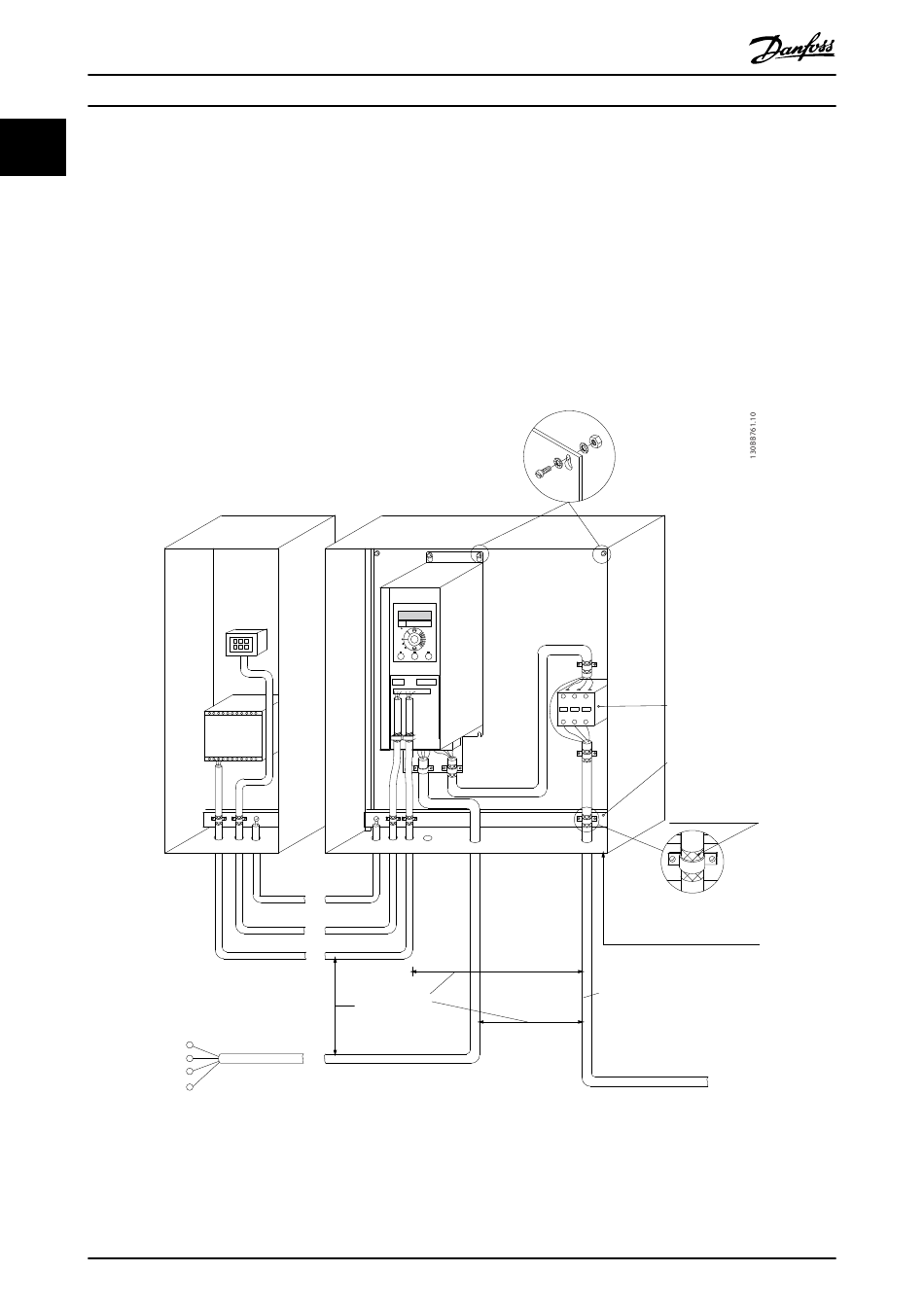

Abbildung 1.8 EMV-gerechte elektrische Installation
8
VLT
SPS usw.
SPS
min. 16 mm
2
Potentialausgleichskabel
Steuerkabel
Netzversorgung
Verstärkte Schutzerdung
Danfoss A/S © 12/2015 Alle Rechte vorbehalten.
®
Compressor Drive CDS 803
Schaltschrank
min. 200 mm
zwischen Steuer-
kabel, Netzkabel
und zwischen Netz-/
Motorkabel
Ausgangs-
schütz usw.
Erdungsschiene
Kabelmantel
abisoliert
Alle Kabeleinführungen
in einer Seite des Bedienteils
Motorkabel
Motor, 3 Phasen und
Schutzerdung
