1.3.4 Allgemeines zur elektrischen Installation

Befolgen Sie stets die nationalen und lokalen Vorschriften zum Leitungsquerschnitt und zur Umgebungstemperatur. Kupfer-
leiter erforderlich, 75 °C (167 °F) empfohlen.
Gehäuse
Gehäuse IP-Klasse Leitung
H3 IP20 1,4 (12,4)
H4 IP20 1,2 (10,6)
H5 IP20 1,2 (10,6)
Tabelle 1.7 Bauform H3-H5

1.3.5 Netz- und Kompressoranschluss

Der Frequenzumrichter ist für den Betrieb von Danfoss
VZH-Kompressoren konzipiert. Für Angaben zum
maximalen Kabelquerschnitt siehe Kapitel 1.7 Allgemeine
technische Daten.
•
Um die Spezifikationen zur EMV-Emission zu
erfüllen, verwenden Sie ein geschirmtes/
abgeschirmtes Kompressorkabel. Verbinden Sie
dieses Kabel mit dem Abschirmblech und dem
Metallgehäuse des Kompressors.
•
Das Kompressorkabel muss möglichst kurz sein,
um Störungen und Ableitströme auf ein Minimum
zu beschränken.
•
Weitere Informationen zur Montage des
Abschirmblechs finden Sie in der Installationsan-
®
leitung für das VLT
Abschirmblech.
•
Siehe auch EMV-gerechte Installation im VLT
Compressor Drive CDS 803-Projektierungshandbuch.
1. Schließen Sie die Erdleitungen an der Erdungs-
klemme an.
2. Schließen Sie den Kompressor an den Klemmen
U, V und W an, siehe Tabelle 1.8.
U
V
W
Tabelle 1.8 Anschluss des Kompressors an den Klemmen
3. Schließen Sie die Netzversorgung an die
Klemmen L1, L2 und L3 an. Anschließend
festziehen.
MG18M203
Kurzanleitung
Kompressoran-
schluss
0,8 (7,1)
1,2 (10,6)
1,2 (10,6)
Compressor Drive CDS 803-
®
T1
T2
T3
Danfoss A/S © 12/2015 Alle Rechte vorbehalten.
Drehmoment [Nm (in-lb)]
Gleichstroman- Steuerklemmen
schluss
0,8 (7,1) 0,5 (4,4)
1,2 (10,6) 0,5 (4,4)
1,2 (10,6) 0,5 (4,4)
1
2
U
V W
2
3
1 Leitung
2 Masse
3 Kompressor
4 Relais

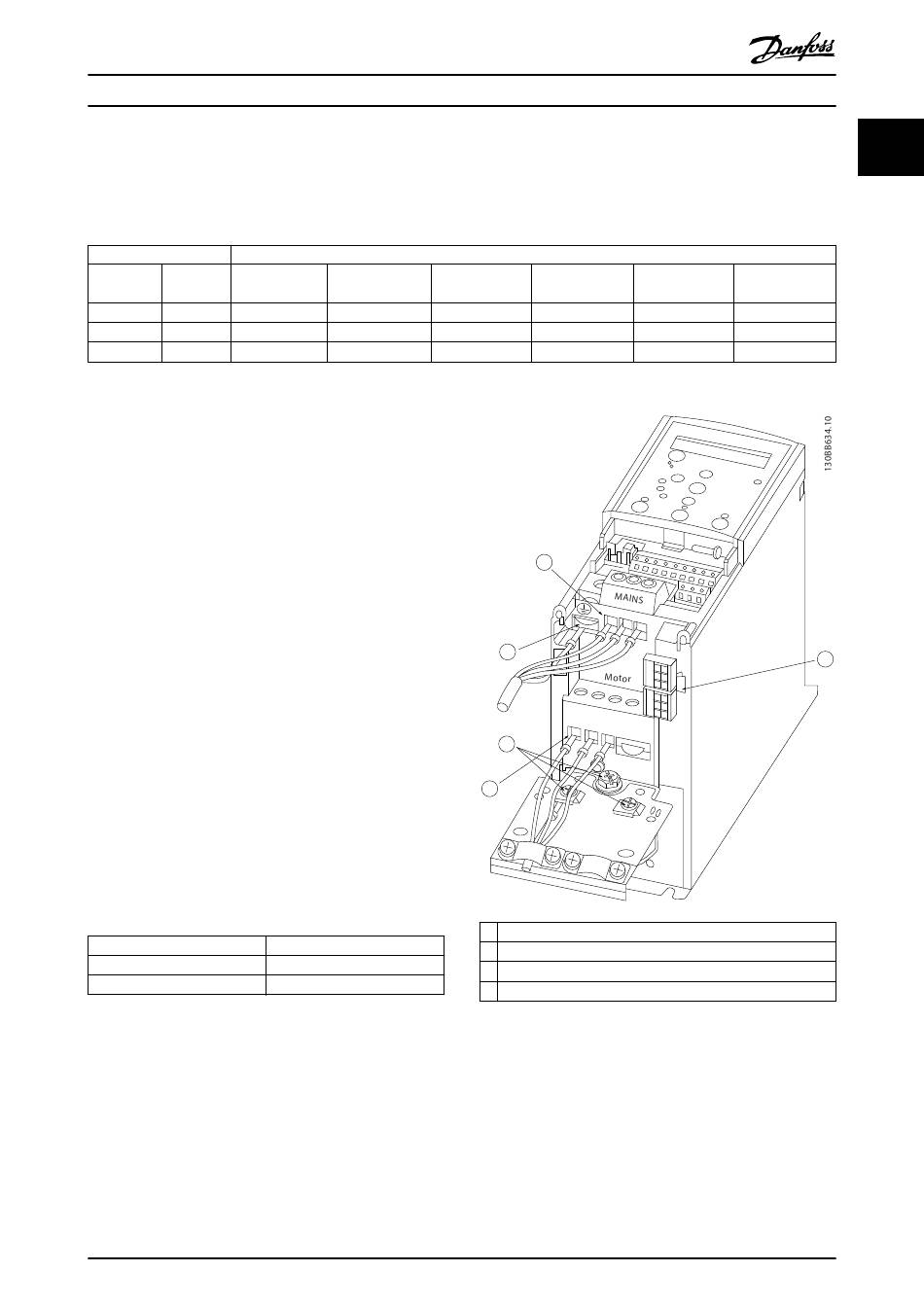

Abbildung 1.2 Bauform H3-H5
IP20 200–240 V 4–6,5 Tonnen
IP20 380–480 V 4–6,5 Tonnen
Masse Relais
0,8 (7,1) 0,5 (4,4)
0,8 (7,1) 0,5 (4,4)
0,8 (7,1) 0,5 (4,4)
-DC +DC
1 1
4
