Stoßdämpfermontage Marder/Baja hinten
1. O-Ringe 13x2,5 auf Dämpferverschluss oben M5 und Dämpferverschluss
unten A montieren (Baustufe 14/14a).
2. Sicherungsscheibe Ø3,2 in die erste Nut der Dämpferkolbenstange
lang drücken, danach Dämpferkolben mit der Vertiefung zur Sicherungs-
scheibe montieren und mit einer zweiten Sicherungsscheibe Ø3,2 befe-
stigen (Baustufe 14b).
3. Dämpferverschluss unten B (mit der flachen Seite zum Dämpferkol-
ben), zwei O-Ringe 4x2 und Dämpferverschluss unten A (mit dem
Gewinde zum Dämpferkolben zeigend) auf die Dämpferkolbenstangen
lang drücken.
4. Dämpferbefestigung kurz auf das Gewinde der Dämpferkolbenstangen
lang schrauben, bis kein Gewinde mehr zu sehen ist. Jetzt in die Stoß-
dämpfergehäuse drücken und verschrauben (Baustufe 14b).
5. Dämpferkolbenstange ganz herausziehen und Stoßdämpfergehäuse
bis zum Gewindeanfang mit Öl befüllen. Dämpferkolbenstange mehrmals
langsam ins Stoßdämpfergehäuse schieben und herausziehen, damit die
Luftblasen im Öl nach oben steigen. Wenn keine Luftblasen mehr aufstei-
gen, Dämpferkolbenstange langsam in die Stoßdämpfergehäuse schie-
ben, bis noch ca. 5mm von der Kolbenstange zu sehen sind (Baustufe
14c). Jetzt die Stoßdämpfergehäuse mit den Dämpferverschlüssen oben
M5 verschrauben (Baustufe 14d).
6. Je einen schmalen und breiten Stoßdämpferstellring, eine blaue Däm-
pferdruckfeder auf die Stoßdämpfergehäuse montieren und mit den
Federtellern sichern. Baustufe 14e.
Stoßdämpfermontage Marder/Baja vorne
1. Stoßdämpfer hinten aus vorhandenem 2WD Fahrzeug ausbauen und
Dämpferdruckfedern, Federteller, Dämpferbefestigungen, Stoßdämpfer-
stellringe demontieren.
2. Dämpferbefestigungen kurz auf das Gewinde der Dämpferkolbenstan-
gen schrauben, bis kein Gewinde mehr zu sehen ist.
6. Zwei schmale Stoßdämpferstellringe, eine violette Dämpferdruckfeder
auf die Stoßdämpfergehäuse montieren und mit den Federtellern sichern
(Baustufe 14e).
Stoßdämpfermontage Monster/Stadium
1. O-Ringe 13x2,5 auf Dämpferverschlüsse oben M5 montieren
(Baustufe 14).
2. Vier Stoßdämpfer aus vorhandenem 2WD Fahrzeug ausbauen und
Dämpferdruckfedern, Federteller, Dämpferbefestigungen, Stoßdämpfer-
stellringe demontieren.
3. Je zwei Dämpferbefestigung kurz und lang auf das Gewinde der Däm-
pferkolbenstangen schrauben, bis kein Gewinde mehr zu sehen ist.
4. Stoßdämpferverschlüsse oben M4 demontieren und das Öl aus den
Stoßdämpfern auslaufen lassen.
5. Dämpferkolbenstange ganz herausziehen und Stoßdämpfergehäuse
bis zum Gewindeanfang mit Öl befüllen (Baustufe 14c). Dämpferkolben-
stange mehrmals langsam ins Stoßdämpfergehäuse schieben und her-
ausziehen, damit die Luftblasen im Öl nach oben steigen. Wenn keine
Luftblasen mehr aufsteigen, Dämpferkolbenstange langsam in die Stoß-
dämpfergehäuse schieben, bis noch ca. 5mm von der Kolbenstange zu
sehen sind. Jetzt die Stoßdämpfergehäuse mit den Dämpferverschlüssen
oben M5 verschrauben (Baustufe 14d).
6. Je zwei schmale Stoßdämpferstellringe, eine violette Dämpferdruck-
feder auf die Stoßdämpfergehäuse mit langen Stoßdämpferbefestigungen
montieren und mit den Federtellern sichern. Je zwei breite Stoßdämpfer-
stellringe, eine blaue Dämpferdruckfeder auf die Stoßdämpfergehäuse mit
kurzen Stoßdämpferbefestigungen montieren und mit den Federtellern
sichern (Baustufe14f).
Tipp: O-Ringe beim Montieren mit
etwas Silikonöl einölen. Bei Verwen-
dung des FG Montagewerkzeuges
Best.-Nr. 06853 + 06854 wird das
Montieren der Stoßdämpfer wesent-
lich erleichtert.

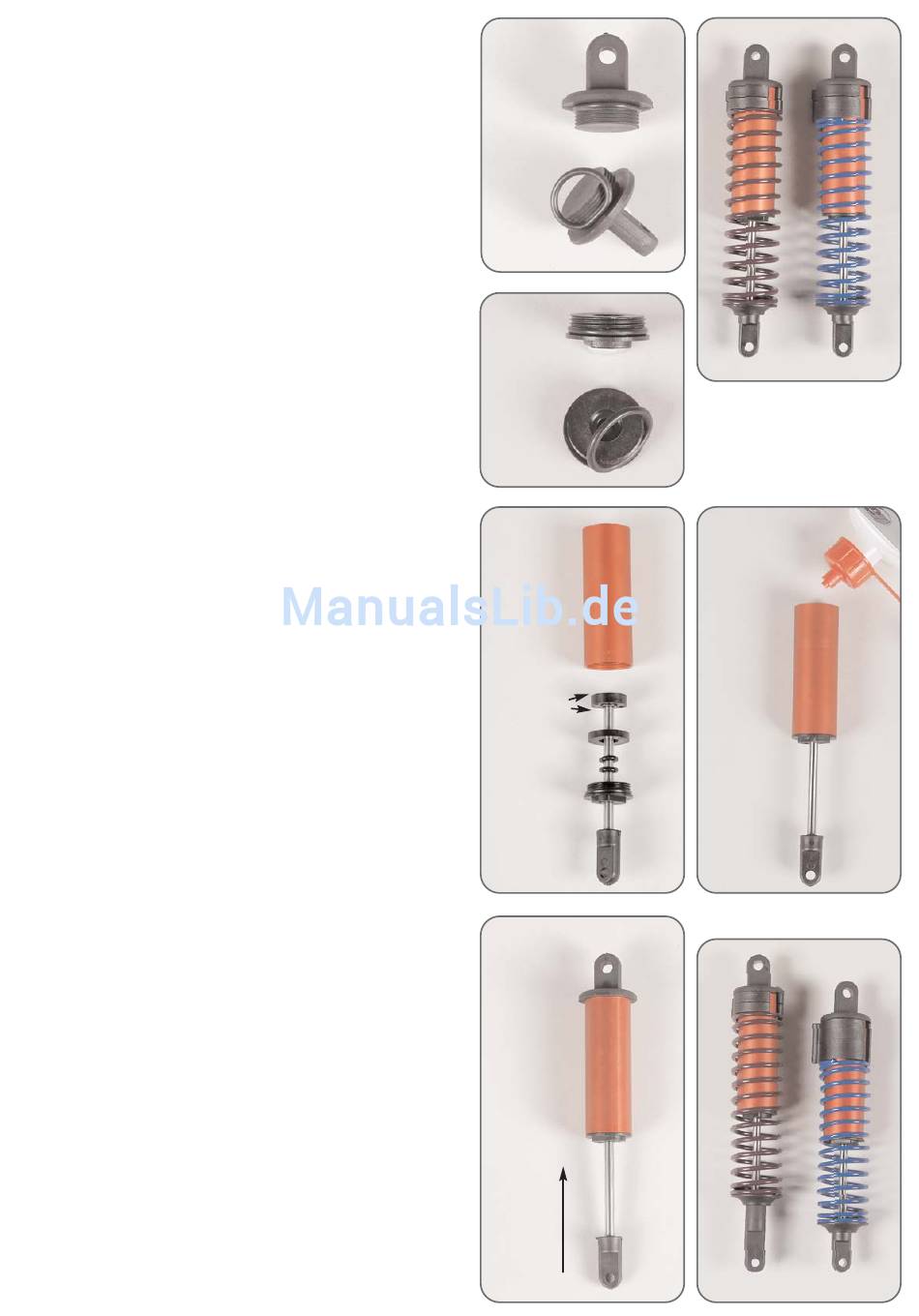

Baustufe 14
Teile sind in
Beutel E
O-Ring 13x2,5 auf
Dämpferverschluss
oben montieren.
Baustufe 14a
Teile sind in
Beutel E
O-Ring 13x2,5 auf
Dämpferverschluss
unten montieren.
Baustufe 14b
Teile sind in
Beutel E
Dämpferkolben
Sicherungs-
scheibe Ø3,2
Dämpferverschluss
O-Ring
unten B
4x2
Dämpferverschluss
unten A
Dämpferkolben-
stange lang
Dämpferbefes-
tigung kurz
Baustufe 14d
Teile sind in
Beutel E
Kolbenstange
einschieben,
dann
Dämpferver-
schluß oben
aufdrehen
Baustufe 14e
Marder/Baja
Stoßdämpfer
Stoßdämpfer
montiert vorne
montiert hinten
Baustufe 14c
Teile sind in
Beutel E
Bis zum
Gewindeanfang
mit Öl füllen
Baustufe 14f
Monster/Stadium
Stoßdämpfer
Stoßdämpfer
montiert hinten
montiert vorne
