Baustufe 49
Teile sind in
Beutel K
Schraube
M4x8
Marder/
Baja Buggy

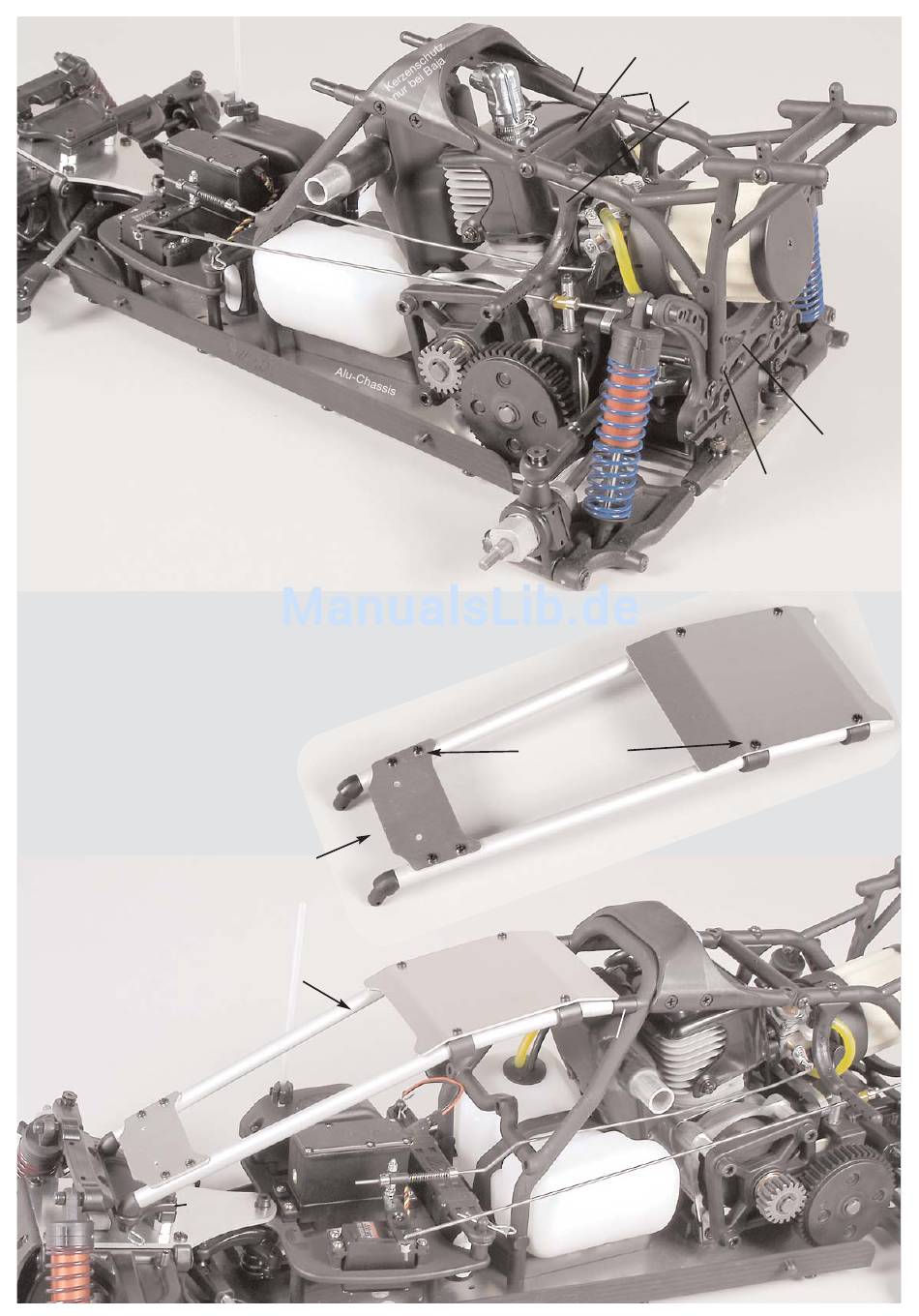

1. Schweller li./re. vom vorhandenen 2WD Fahrzeug demontieren
und mit Linsenschrauben M4x8 am Alu-Chassis montieren.
2. Kompletten hinteren Spoilerhalter vom vorhandenen 2WD
Fahrzeug demontieren und an der Dämpferbrücke hinten 4WD mit
Zylinderschrauben M4x20 und Stopp-Muttern M4 befestigen.
3. Kunststoffstreben lang mit Gewindestiften M4x50 (bei Marder
nur mit 4,2x32 Linsenschrauben) und Kunststoffteilen für
Versteifungsstrebe am Überrollbügel montieren.
Baja Buggy
1. Überrollbügel vorne vom vorhandenen 2WD
Fahrzeug demontieren.
2. Schrauben 2,9x9,5 der Alu-Abdeckung und
Aluplatine vorne demontieren. Überrollbügelteile
vorne und Kunststoffstreben für Abdeckung
demontieren.
3. Überrbügelteile vorne und Kunstoffstreben für
Abdeckung an die Alu-Streben lang Baja 4WD
montieren, dann in Kunststoffteil für
Versteifungsstrebe und Kunststoff-Befestigungs-
platte vorne drücken.
4. Aluplatine vorne und Alu-Abdeckung nach
Abb. an den Alu-Streben lang Baja 4WD mit
einem 2,5mm Bohrer abbohren und mit
Linsenschrauben 2,9x9,5 befestigen.
Kunststoff-
Befestigungs
platte vorne
Kunststoffteil für
Versteifungsstrebe
nur bei Baja
Überroll-
bügel
Schweller
links
Schraube
M4x8
Baustufe 50
Teile sind in
Beutel K
Schraube
2,9x9,5
Überrollbügel-
teil vorne
Kunststoff
strebe lang
Schraube
4,2x13
Alu-Strebe lang
Baja 4WD
2,5mm bohren
Aluplatine
vorne
Kunststoffteil für
Versteifungsstrebe
Kunststoff
strebe kurz
Schraube
Karosseriehalter
4,2x22
hinten nur bei
Baja
Dämpferplatte
hinten 4WD
Schraube
M4x20
Alu-Abdeckung
Schraube
2,9x9,5
Kunststoffstrebe
für Abdeckung
Baustufe 51
Teile sind in
Beutel K
Spoilerhalter
