Baustufe 41
Teile sind in
Beutel J
Vorderachs
versteifung
Servo-
Saver
Die Leichtgängigkeit des Servo-
Savers kann im Betrieb durch
Schmutz, auch durch längere
Standzeiten etwas in der Funktion
beeinträchtigt werden. Wir empfeh-
len deshalb vor Inbetriebnahme des
Modells etwas Kriechöl (z.B. WD-40
o. Ähnliches) zwischen die Spann-
hülse und Servo-Saverteil A+B zu
sprühen, das Servo-Saverteil A
nach unten gegen die Feder zu drü-
cken und zu prüfen, ob dieses funk-
tioniert. Sollte dies nicht leichtgän-
gig funktionieren, muss dieser
zerlegt und gereinigt werden.
Bei einem schwergängigen Servo-
Saver kann es zu Servoschäden
kommen.
Baustufe 43
Teile sind in
Beutel J
Schraube
M5x16
Scheibe
Ø5,3
Spurstange
Achsschenkel
vorne links
Scheibe
Stopp-
Ø4,3
Mutter M4
Alle metrischen Schrauben sind mit
Schraubensicherungslack zu sichern.
Lenkservo
Servogestänge
Schraube
4,2x16

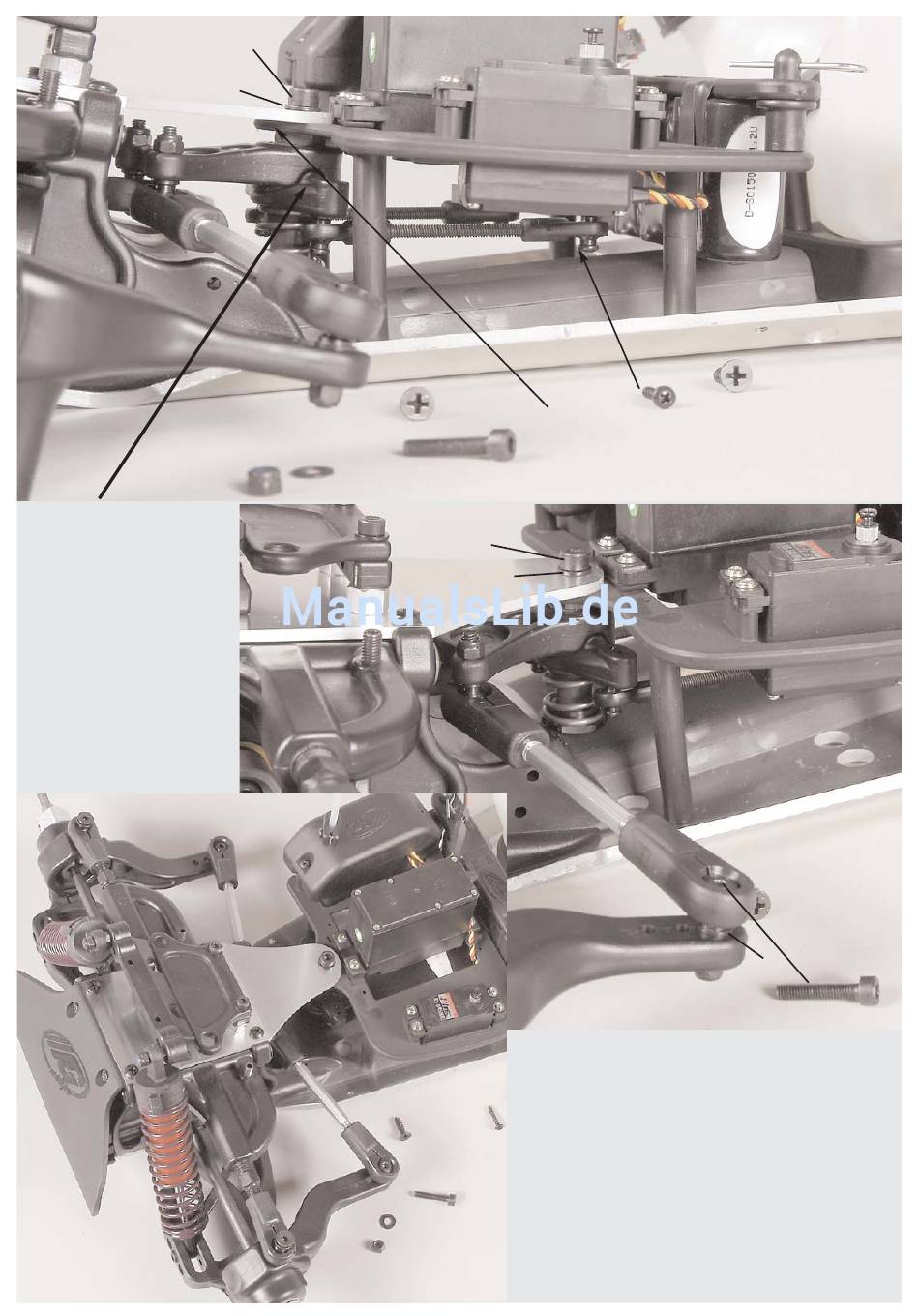

1. Kunststoff-RC-Platte 4WD unter die Vorderachsversteifung
mit 4,2x16 Senkschrauben am Alu-Chassis befestigen.
2. Servo-Saver nach Abb. unter die Kunststoff-RC-Platte 4WD
Schraube
mit M5x16 Linsenschraube und Scheibe Ø5 montieren,
M4x20
Schraubensicherungslack verwenden.
Baustufe 42
Teile sind in
Beutel J
Schraube
M5x16
Scheibe
Ø5,3
Vorderachs
versteifung
Servo-
Saver
3. Fernlenkanlage einschalten, Trimmung der Lenkung auf
Mittelstellung bringen. Servo-Saver mittig zum Chassis aus-
richten. Zuerst ein Servogestänge mit 2,9x16 Linsenschraube
am Servohebel des Lenkservos montieren, danach das zweite
Servogestänge montieren. Beide Servogestänge sollten gleich
lang eingestellt werden und müssen sich leicht und ohne
Widerstand mit den 2,9x16 Linsenschrauben am Servohebel
des Lenkservos montieren lassen. Baustufe 41-43.
4. Spurstangen nach Abb. Baustufe 43 mit M4x20 Zylinder-
schrauben, Scheiben Ø4,3 und M4 Stopp-Muttern an den
Achsschenkeln vorne montieren.
Kunststoff-RC-Platte 4WD
Alu-Chassis
Schraube
2,9x16
Kunststoff-
RC-Platte
4WD
Spurstange
Stopp-
Achsschenkel
Mutter M4
vorne links
Schraube
4,2x16
Schraube
Scheibe
M4x20
Ø4,3
