Baustufe 24
Teile sind in
Beutel G
Monster/Stadium
Mutter
M5
Karosseriehalter kurz,
80mm, verstellbar
Karosserie-
auflage
Dämpfungsgummi f.
Karosserieauflage

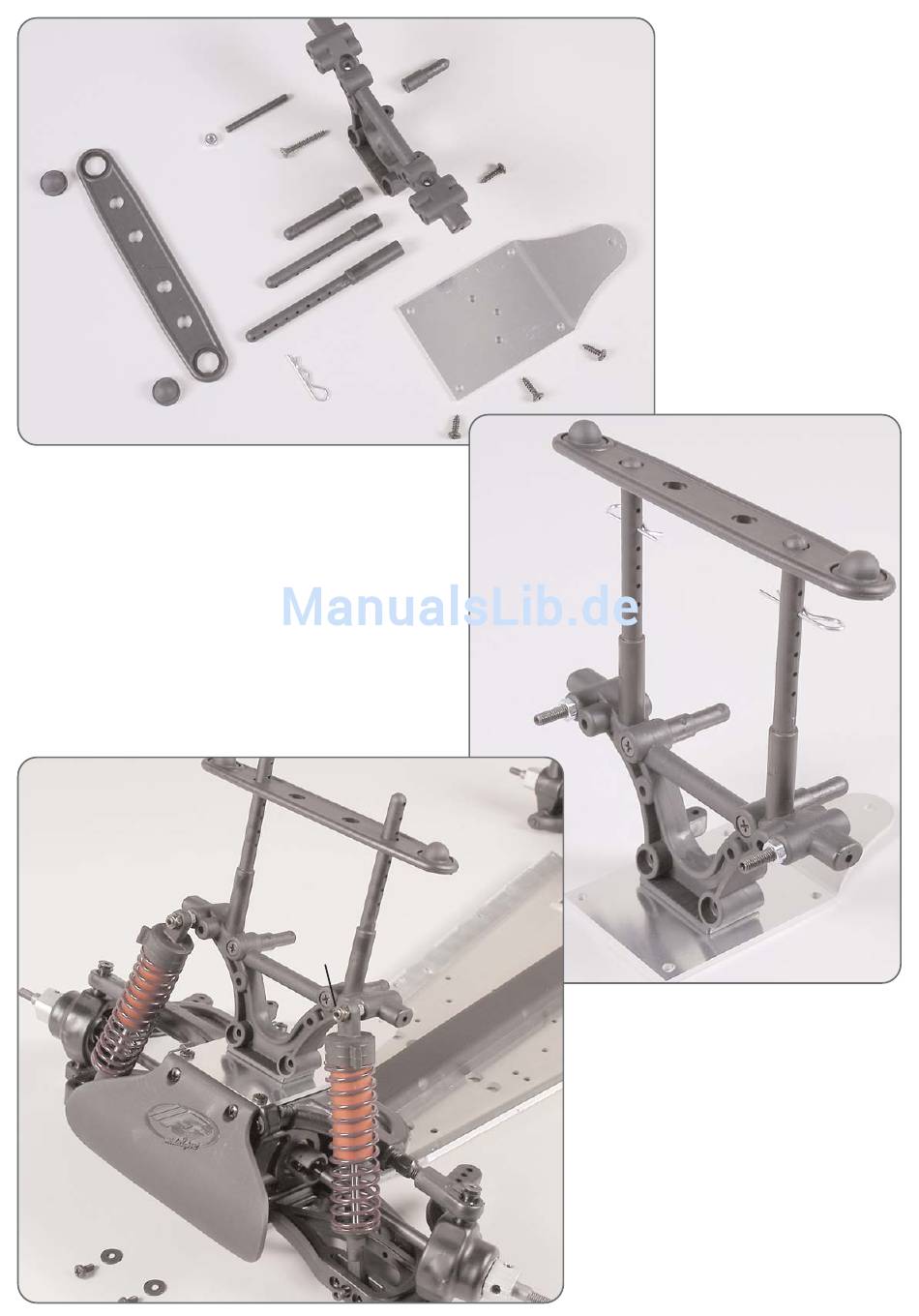

Monster/Stadium Baustufe 24-25
1. Dämpferbrücke vorne 4WD mit 4,2x16 Senkschrauben an der
Verstärkungsplatine für Vorderachse befestigen.
2. Kunststoffteile für Versteifungsstrebe von der Stoßdämpferbrücke vom
vorhandenen 2WD Fahrzeug demontieren und mit 4,2x32 Senkschrauben
an die 4WD Dämpferbrücke vorne montieren (Baustufe 25).
3. Gewindestifte M5x45 von vorne in die 4WD Dämpferbrücke vorne
schrauben, bis diese mit der Rückseite der Dämpferbrücke bündig sind,
danach die Gewindestifte mit M5 Muttern kontern.
4. Karosseriehalter verstellbar aus der Stoßdämpferbrücke vom vorhan-
denen 2WD Fahrzeug demontieren und mit 4,2x16 Linsenschrauben an
der Stoßdämpferbrücke vorne 4WD montieren.
5. Nach Abb. in Baustufe 25 Karosserieklammern in Karosseriehalter ver-
stellbar montieren und Karosserieauflage aufdrücken. Karosserieklammern
und Karosserieauflage vom vorhandenen 2WD Fahrzeug verwenden.
Baustufe 26
Teile sind in
Beutel G
Monster/Stadium
Schraube
4,2x16
Frontrammer
Scheibe
Schraube
Ø4,3
M4x8
Dämpferbrücke
Kunststoffteil f.
vorne 4WD
Versteifungs-
strebe
Gew.-stift
M5x45
Schraube
4,2x32
Karosserie
klammer
Schraube
4,2x13
Stopp-
Mutter
M5
Schraube M4x14
Schraube
4,2x16
Verstärkungsplatine
für Vorderachse
Schraube
4,2x13
Schraube
4,2x16
Mutter
M5
Gew.-stift
M5x45
Schraube
4,2x32
Monster/Stadium Baustufe 26
1. Montierte Verstärkungsplatine für Vorderachse auf
den Vorderachsträgern mit 4,2x13 Linsenschrauben
befestigen.
2. Die vorderen Stoßdämpfer mit M4x14 Zylinder-
schrauben an den Querlenkern vorne unten befesti-
gen, danach die Stoßdämpfer oben mit M5 Stopp-
Muttern befestigen.
3. Frontrammer mit M4x8 Linsenschrauben und
Scheiben Ø4,3 am Alu-Chassis und mit 4,2x16
Linsenschrauben an den Vorderachsträgern befestigen.
Baustufe 25
Monster/Stadium
Teile sind in
Beutel G
Kunststoff-
halter
