Baustufe 3
Teile sind in
Beutel C
Vorderachs-
gehäuse
links
Zahnriemen
1. Kugellager 6x16x6 in beide Vorderachsge-
häuse links und rechts eindrücken.
Baustufe 5
Teile sind in
Beutel B+C
1. Zahnriemen nach Baustufe 5 um das Differential-
Getriebe hinten auflegen.
2. Hinterachsböcke links und rechts nach Abb. auf
die Kugellager des Differential-Getriebes hinten auf-
drücken.
3. Hinterachsböcke links und rechts auf das Alu-
Chassis auflegen und mit den 4,2x16 Senkschrauben
am Chassis befestigen.
Hinterachsbock
links
Hinterachsbock
rechts
Differential vorne
montiert
Zahnriemenrad
12 Zähne
Umlenkrolle
16mm
5. Komplettes Vorderachsgehäuse auf das
Alu-Chassis legen und mit den 4,2x16
Senkschrauben am Chassis befestigen.
Zahnriemen

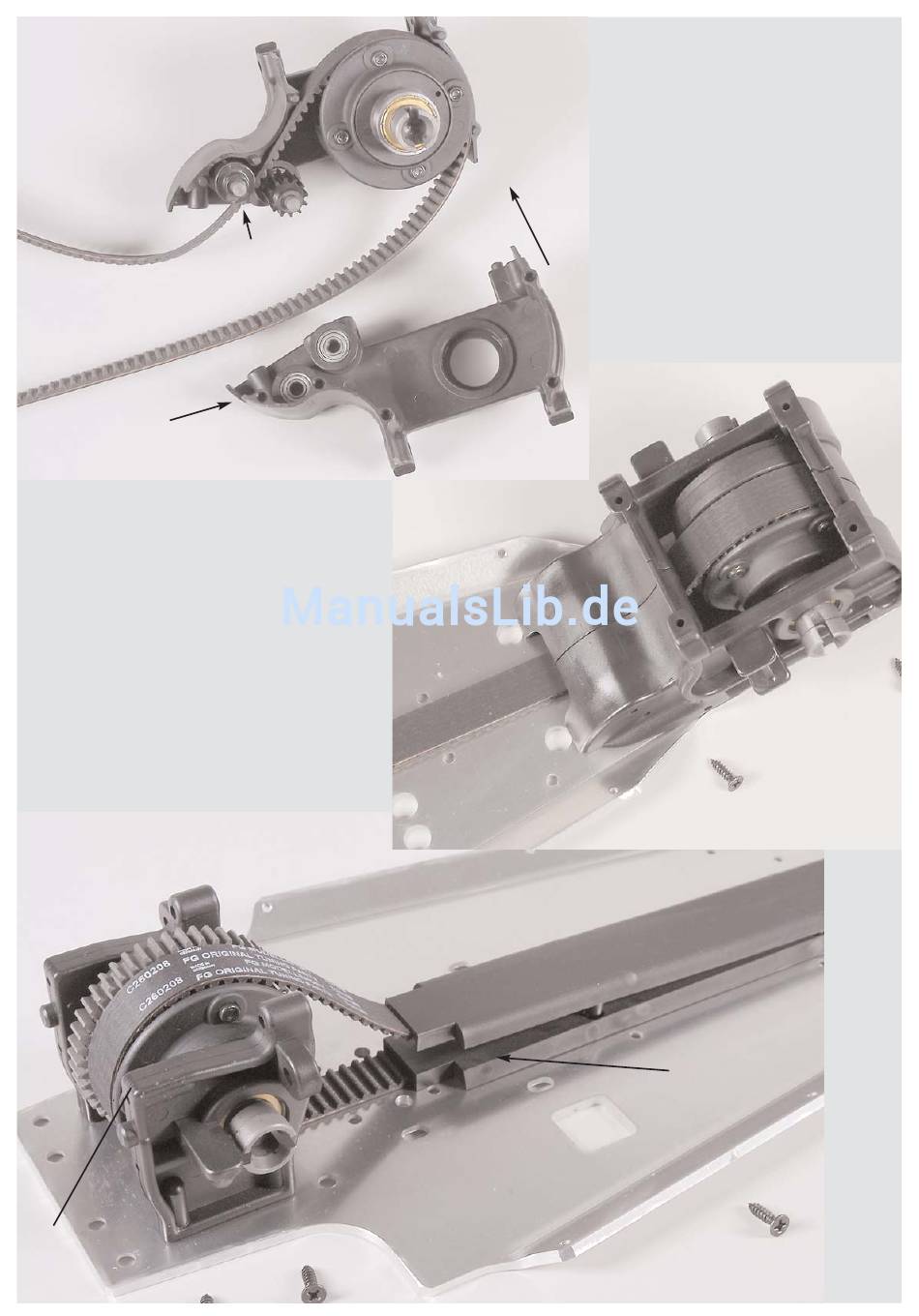

1. Riemenkanal-Unterteil (mit der geschlossenen Seite nach oben zei-
gend) auf den unteren Teil des Zahnriemens legen. Danach
Riemenkanal-Oberteil in Riemenkanal-Unterteil drücken. Kompletten
Riemenkanal in die Öffnung des Vorderachsgehäuses schieben (siehe
Baustufe 5a). Auf die Leichtgängigkeit des Zahnriemens achten.
2. Riemenkanal mit den 4,2x16 Senkschrauben von unten am Alu-
Chassis befestigen.
Senk-
Schraube
M4,2x16
2. Differential-Getriebe vorne, Umlenkrolle 16mm,
Zahnriemenrad 12Z. nach Baustufe 3 in das
Vorderachsgehäuse links montieren.
3. Jetzt den Zahnriemen nach Abbildung auf
Differential-Getriebe vorne, Umlenkrolle
16mm, Zahnriemenrad 12Z. nach Baustufe 3
auflegen.
4. Vorderachsgehäuse rechts auf Differential-Getriebe
vorne, Umlenkrolle 16mm, Zahnriemenrad 12Z. auf-
Vorderachs-
drücken (Baustufe 4).
gehäuse
rechts
Alu-Chassis
Riemenkanal
Oberteil
Geschlossene Seite des unteren
Riemenkanals nach oben zeigend montieren.
Die Zahnriemenzähne dürfen sich nicht
berühren.
Baustufe 4
Teile sind in
Beutel C
Vorderachs-
gehäuse
links
Differential-
Getriebe vorne
Senk-
Schraube
M4,2x16
Riemenkanal
Unterteil
Vorderachs-
gehäuse
rechts
