Baustufe 5a
Teile sind in
Beutel B+C
Alu-Chassis
Zahnriemen
Senk-
Schraube
M4,2x16
Alle metrischen Schrauben sind mit
Schraubensicherungslack zu sichern.
Baustufe 7
Teile sind in Beutel B

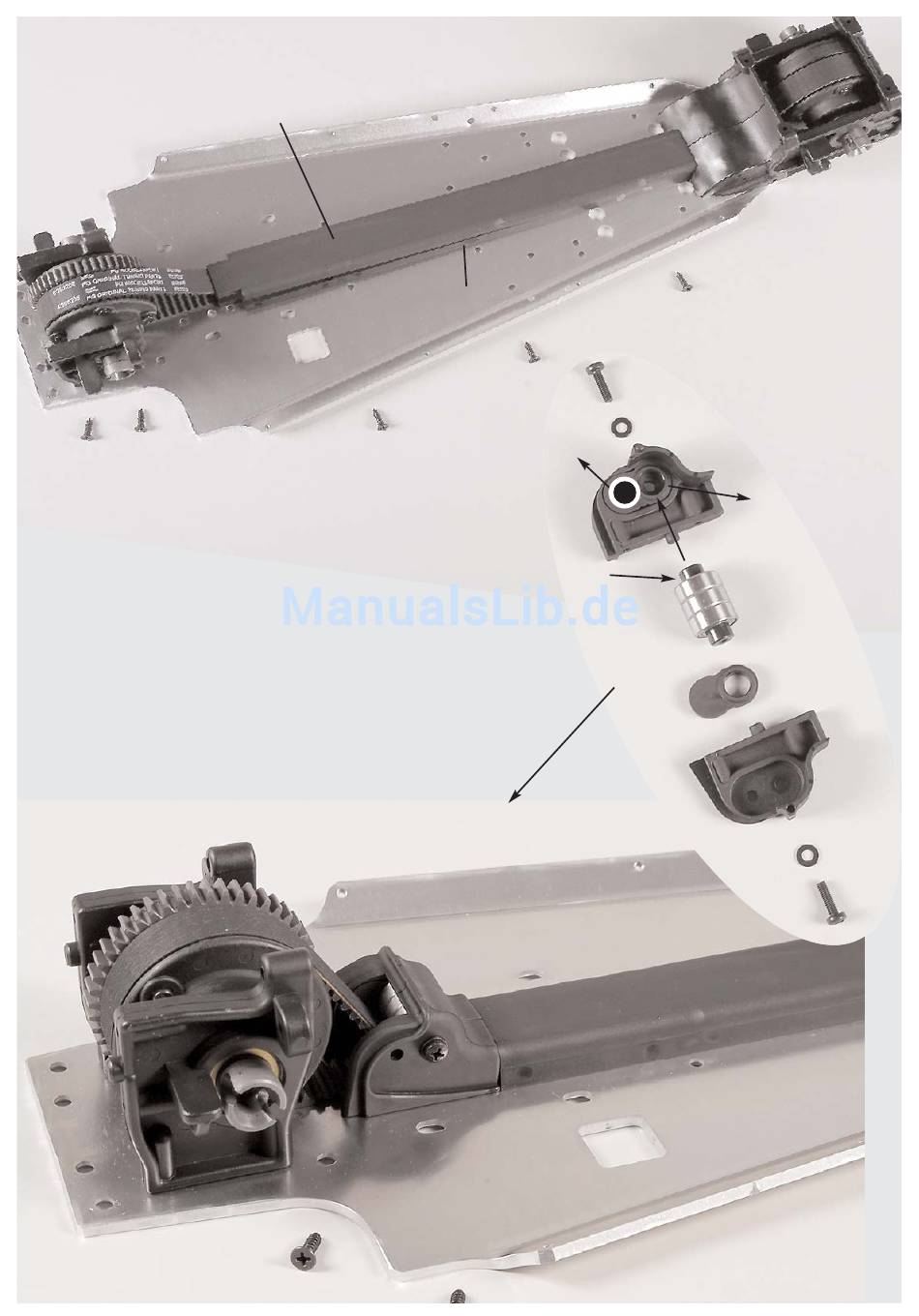

Riemenkanal mit den 4,2x16 Senkschrauben
von unten am Alu-Chassis befestigen.
Riemenkanal
Oberteil
Schraube
4,2x16
Tipp: Die Position der Lageraufnahme vorne ist für das
Kunststoff-Zahnriemenrad vorne 42Zähne. Die Position
der Lageraufnahme hinten ist für das Kunststoff-
Zahnriemenrad vorne 40Zähne.
2. Lagerwelle für Spannrollengehäuse mittig
in die drei Kugellager 10x19x7 eindrücken.
3. Die mit Kugellager versehene Lagerwelle in die
Lageraufnahme des Spannrollengehäuses links und
rechts eindrücken und mit M4x14 Linsenschrau-
ben und Scheiben Ø4,3 befestigen.
1. Montiertes Spannrollengehäuse nach Baustufe 7 auf
Zahnriemen und Riemenkanal auflegen und auf das
Alu-Chassis mit den 4,2x16 Senkschrauben montieren.
Hierzu den Riemen etwas bewegen.
2. Nach erfolgter Montage den Riemen in Laufrichtung
drehen. Der Riemen muss sich leicht drehen lassen.
Senk-Schraube
4,2x16
Riemenkanal
Unterteil
Einbauposition
Zahnriemenrad
40 Zähne
Spannrollen-Gehäuse
montiert
Alu-Chassis
Vorderachs
gehäuse
links
Baustufe 6
Teile sind in
Beutel B
Schraube
M4x14
1. Kunststofflageraufnahme mit
Scheibe
dem Bund ( Einbauposition beach-
Ø4,3
ten ) nach innen zeigend nach
Baustufe 6 in das Spannrollenge-
häuse links und rechts eindrücken.
Einbauposition für
Zahnriemenrad 42
Zähne
Spannrollen-
Gehäuse links
Kugellager
10x19x7
Lagerwelle für
Spannrollen-
Gehäuse
Bund
Kunststoff-
Lageraufnahme
Riemenkanal montiert
Vorderachs
gehäuse
rechts
Spannrollen-
Gehäuse rechts
