DK50 2x2V/110

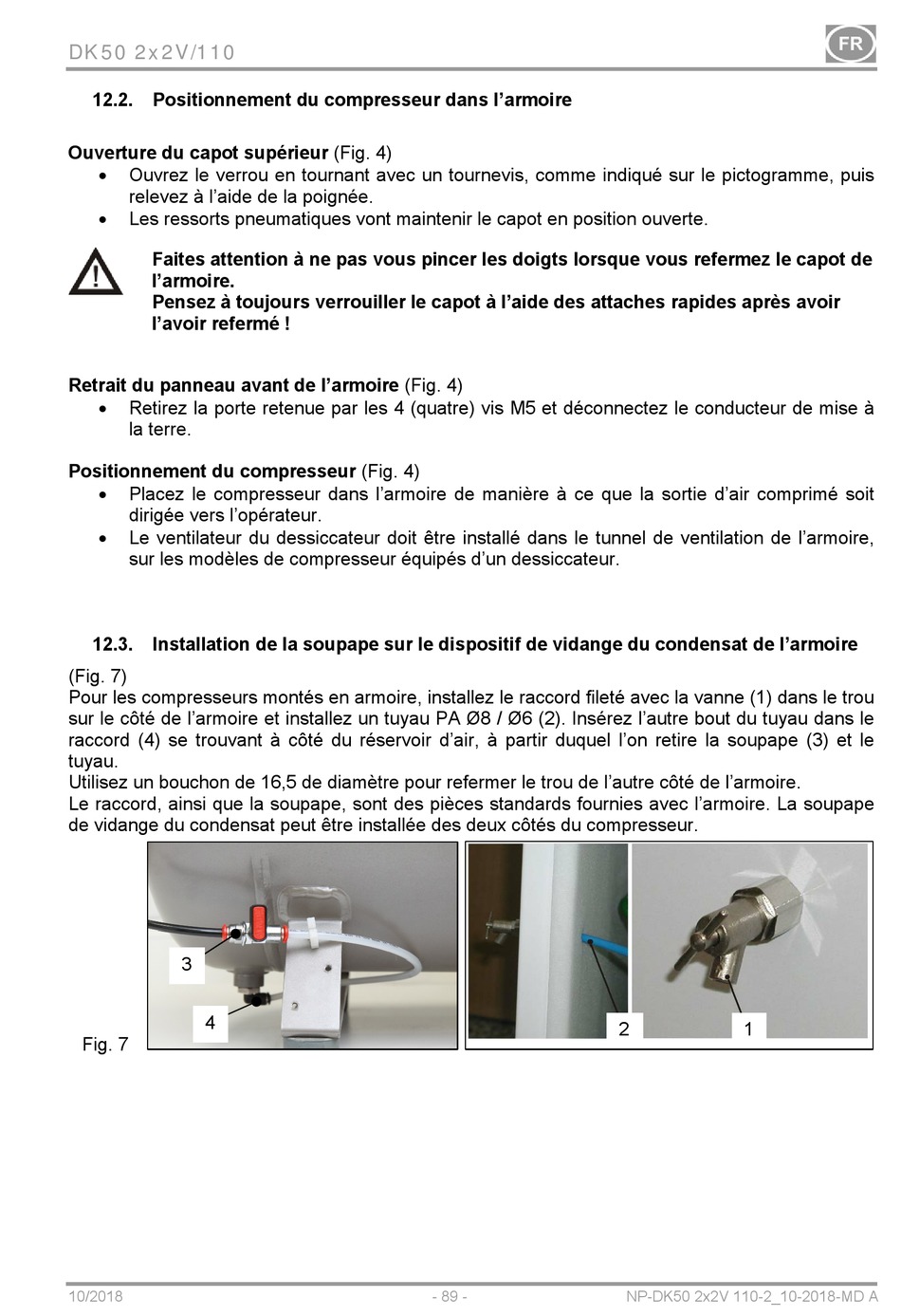

12.2. Positionnement du compresseur dans l'armoire
Ouverture du capot supérieur (Fig. 4)

Ouvrez le verrou en tournant avec un tournevis, comme indiqué sur le pictogramme, puis
relevez à l'aide de la poignée.

Les ressorts pneumatiques vont maintenir le capot en position ouverte.
Faites attention à ne pas vous pincer les doigts lorsque vous refermez le capot de
l'armoire.
Pensez à toujours verrouiller le capot à l'aide des attaches rapides après avoir
l'avoir refermé !
Retrait du panneau avant de l'armoire (Fig. 4)

Retirez la porte retenue par les 4 (quatre) vis M5 et déconnectez le conducteur de mise à
la terre.
Positionnement du compresseur (Fig. 4)

Placez le compresseur dans l'armoire de manière à ce que la sortie d'air comprimé soit
dirigée vers l'opérateur.

Le ventilateur du dessiccateur doit être installé dans le tunnel de ventilation de l'armoire,
sur les modèles de compresseur équipés d'un dessiccateur.
12.3. Installation de la soupape sur le dispositif de vidange du condensat de l'armoire
(Fig. 7)
Pour les compresseurs montés en armoire, installez le raccord fileté avec la vanne (1) dans le trou
sur le côté de l'armoire et installez un tuyau PA Ø8 / Ø6 (2). Insérez l'autre bout du tuyau dans le
raccord (4) se trouvant à côté du réservoir d'air, à partir duquel l'on retire la soupape (3) et le
tuyau.
Utilisez un bouchon de 16,5 de diamètre pour refermer le trou de l'autre côté de l'armoire.
Le raccord, ainsi que la soupape, sont des pièces standards fournies avec l'armoire. La soupape
de vidange du condensat peut être installée des deux côtés du compresseur.
3
4
Fig. 7
10/2018 - 89 -
2 1
NP-DK50 2x2V 110-2_10-2018-MD A
