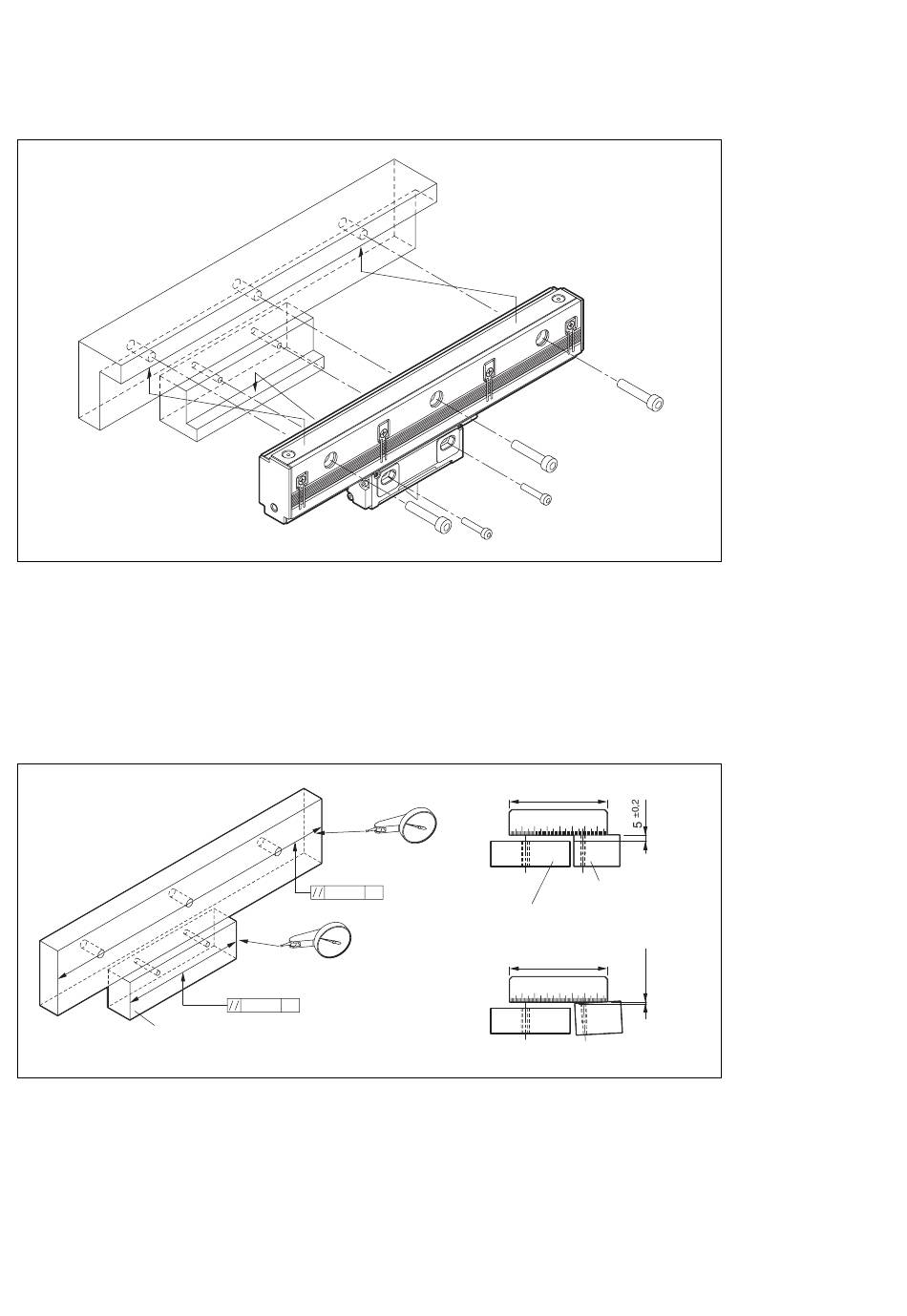

3. Bringen Sie den Maßstab zur Montage mit den Anschlagflächen in Berührung.
Abb. 8
Beispiel 2: Montage, bei der keine Anschlagfläche von Maßstab und Schieber mit dem
Halter erzeugt wird
1. Die Parallelität von Maßstabshalter und Schieberhalter in Bezug auf die Maschinenführung einstellen,
und dann die Teile befestigen. Höhe und Parallelität des Schieberhalters in Bezug auf den Maßstabshalter
einstellen, und dann das Teil befestigen.
Abb. 9
Schieberhalter
6
(G)
0,05 MG
0,05 MG
±0,3
78
Schieberhalter
Maßstabshalter
0,05 oder weniger
±0,3
78
Einheit: mm
