Magnescale SR84 Anbringungsanleitung Seite 23

Montagebeispiel
Beispiel 1 (empfohlen): Montage, bei der eine Anschlagfläche von Maßstab und Schieber
Durch die Erzeugung einer Anschlagfläche wird die Montagegenauigkeit des Maßstabs verbessert. Dies
vereinfacht auch eine spätere Neumontage des Maßstabs.
1. Die Parallelität des Maßstabshalters in Bezug auf die Maschinenführung überprüfen und einstellen, und
dann das Teil befestigen.
Selbst wenn geteilte Halter verwendet werden, muss die Parallelität über die gesamte Halterlänge
eingestellt werden, wie in der Abbildung gezeigt.

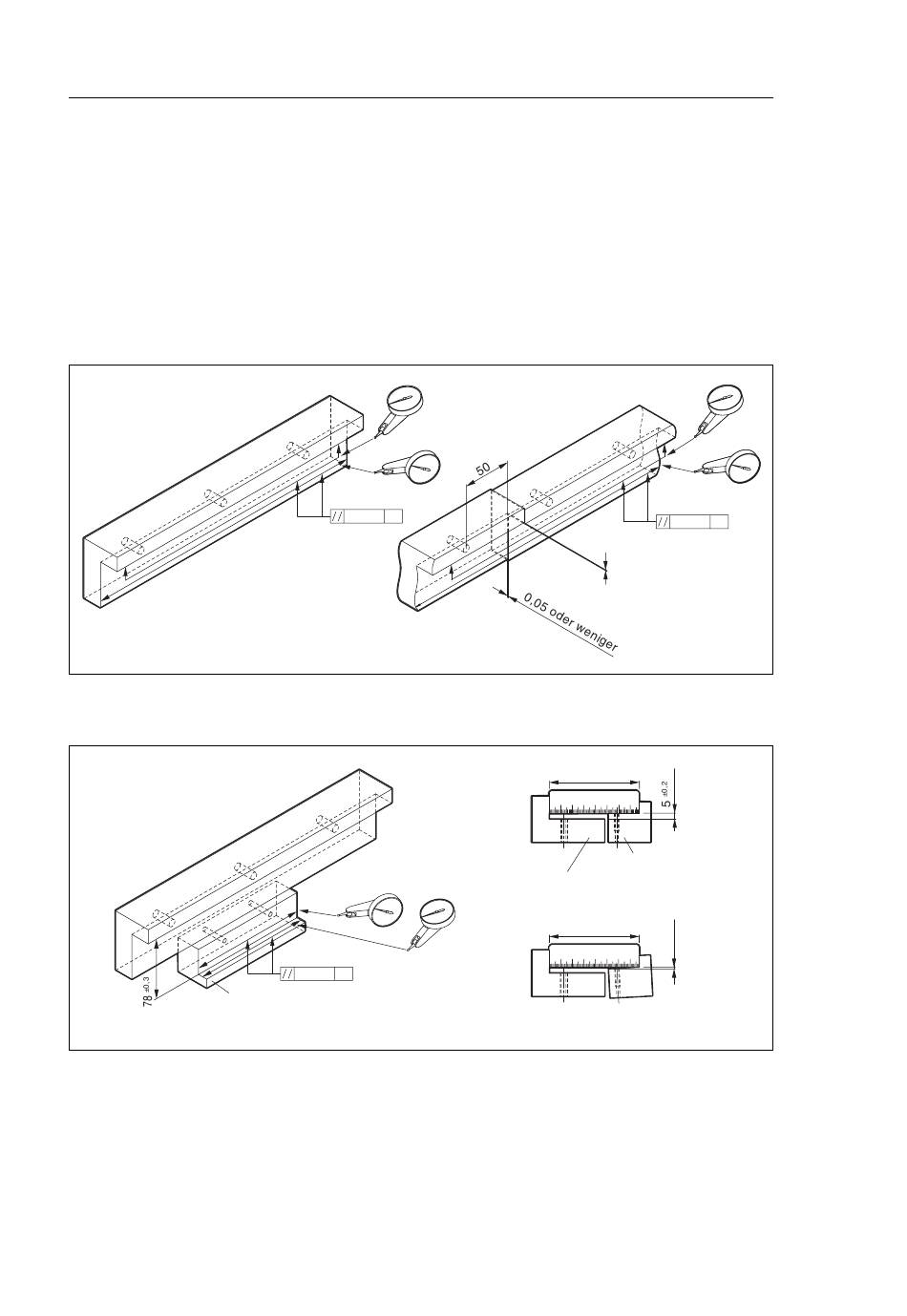

Abb. 6
Maßstabshalter
2. Höhe und Parallelität des Schieberhalters überprüfen und einstellen, und dann das Teil befestigen.
Abb. 7
Schieberhalter
SR84 / SR85, CH33
mit dem Halter erzeugt wird
0,05 MG
Oder
0,05 MG
0,05 MG
0,05 oder weniger
78 ±0,3
Schieberhalter
Maßstabshalter
0,05 oder weniger
78 ±0,3
Einheit: mm
Einheit: mm
5
(G)
