Messgröße

Messbereiche

6

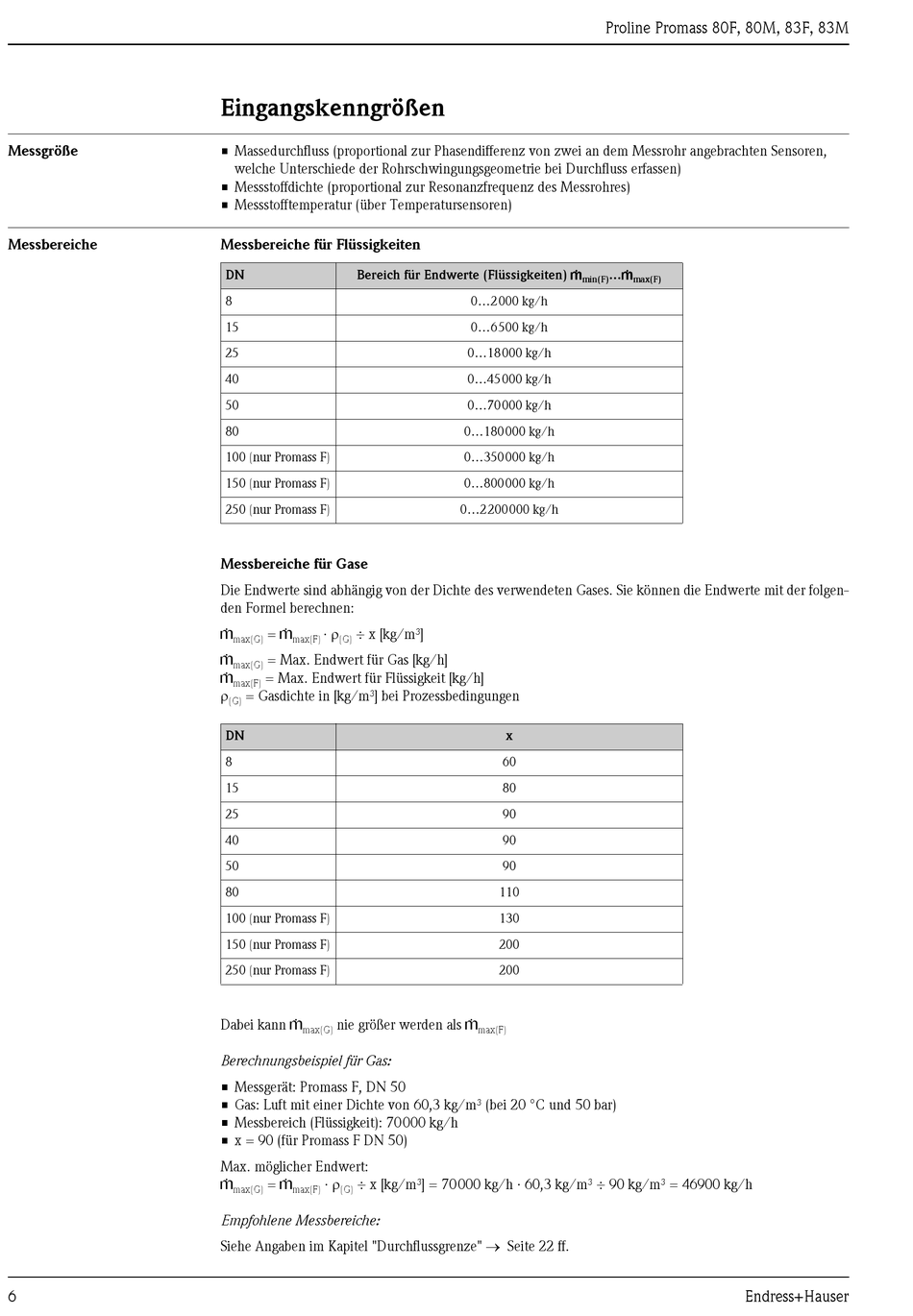

Eingangskenngrößen
• Massedurchfluss (proportional zur Phasendifferenz von zwei an dem Messrohr angebrachten Sensoren,
welche Unterschiede der Rohrschwingungsgeometrie bei Durchfluss erfassen)
• Messstoffdichte (proportional zur Resonanzfrequenz des Messrohres)
• Messstofftemperatur (über Temperatursensoren)
Messbereiche für Flüssigkeiten
Bereich für Endwerte (Flüssigkeiten) g
DN
8
15
25
40
50
80
100 (nur Promass F)
150 (nur Promass F)
250 (nur Promass F)
Messbereiche für Gase
Die Endwerte sind abhängig von der Dichte des verwendeten Gases. Sie können die Endwerte mit der folgen-
den Formel berechnen:
· ρ
g = g
÷ x [kg/m³]
max(G) max(F) (G)
g
= Max. Endwert für Gas [kg/h]
max(G)
g
= Max. Endwert für Flüssigkeit [kg/h]
max(F)
ρ
= Gasdichte in [kg/m³] bei Prozessbedingungen
(G)
DN
8
15
25
40
50
80
100 (nur Promass F)
150 (nur Promass F)
250 (nur Promass F)
Dabei kann g nie größer werden als g
max(G)
Berechnungsbeispiel für Gas:
• Messgerät: Promass F, DN 50
• Gas: Luft mit einer Dichte von 60,3 kg/m³ (bei 20 °C und 50 bar)
• Messbereich (Flüssigkeit): 70000 kg/h
• x = 90 (für Promass F DN 50)
Max. möglicher Endwert:
· ρ
g = g
÷ x [kg/m³] = 70000 kg/h · 60,3 kg/m³ ÷ 90 kg/m³ = 46900 kg/h
max(G) max(F) (G)
Empfohlene Messbereiche:
Siehe Angaben im Kapitel "Durchflussgrenze" → Seite 22 ff.
Proline Promass 80F, 80M, 83F, 83M
...g
min(F)
0...2000 kg/h
0...6500 kg/h
0...18000 kg/h
0...45000 kg/h
0...70000 kg/h
0...180000 kg/h
0...350000 kg/h
0...800000 kg/h
0...2200000 kg/h
x
60
80
90
90
90
110
130
200
200
max(F)
max(F)
