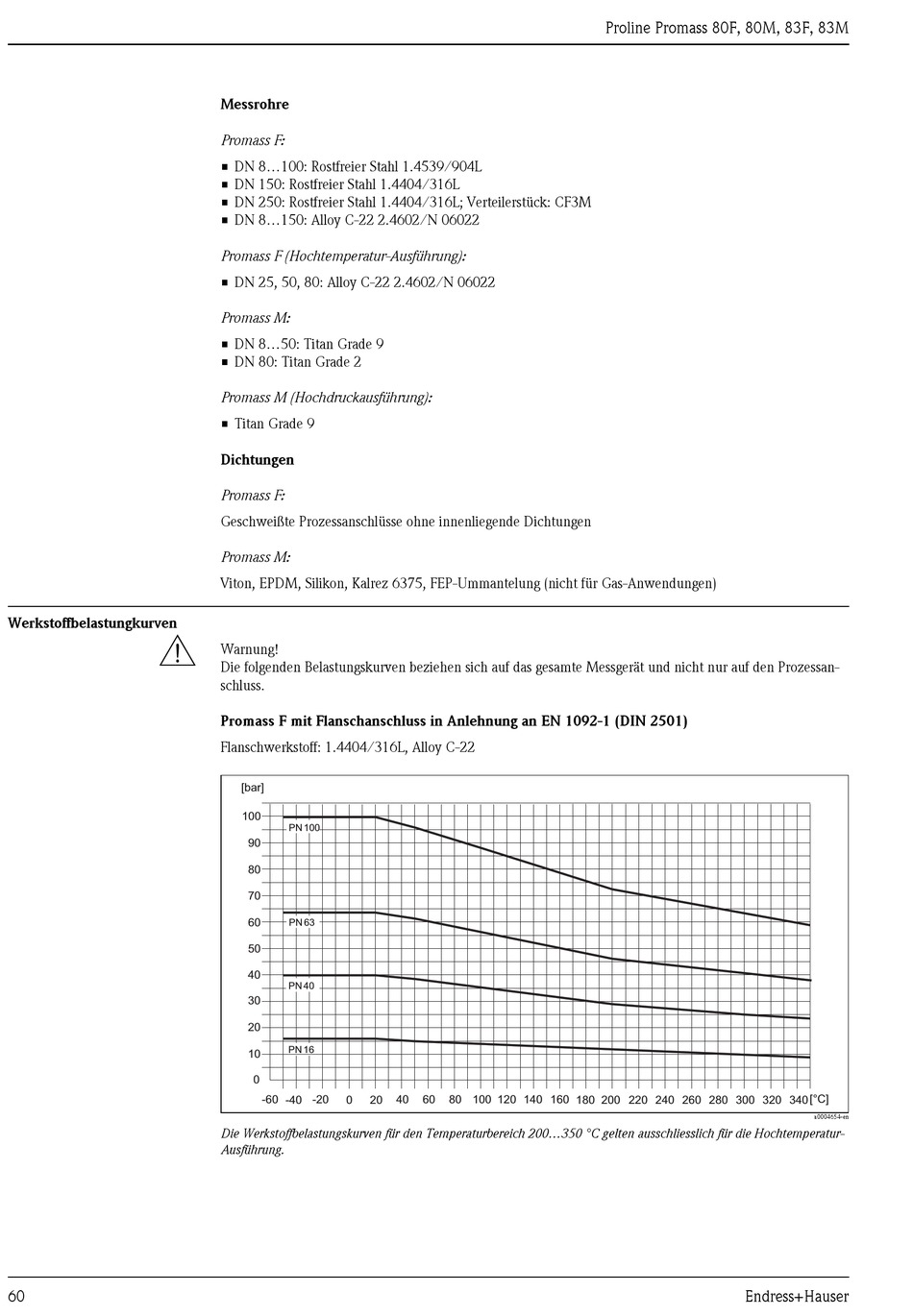

Werkstoffbelastungkurven
#
60
Messrohre
Promass F:
• DN 8...100: Rostfreier Stahl 1.4539/904L
• DN 150: Rostfreier Stahl 1.4404/316L
• DN 250: Rostfreier Stahl 1.4404/316L; Verteilerstück: CF3M
• DN 8...150: Alloy C-22 2.4602/N 06022
Promass F (Hochtemperatur-Ausführung):
• DN 25, 50, 80: Alloy C-22 2.4602/N 06022
Promass M:
• DN 8...50: Titan Grade 9
• DN 80: Titan Grade 2
Promass M (Hochdruckausführung):
• Titan Grade 9
Dichtungen
Promass F:
Geschweißte Prozessanschlüsse ohne innenliegende Dichtungen
Promass M:
Viton, EPDM, Silikon, Kalrez 6375, FEP-Ummantelung (nicht für Gas-Anwendungen)
Warnung!
Die folgenden Belastungskurven beziehen sich auf das gesamte Messgerät und nicht nur auf den Prozessan-
schluss.
Promass F mit Flanschanschluss in Anlehnung an EN 1092-1 (DIN 2501)
Flanschwerkstoff: 1.4404/316L, Alloy C-22
[bar]
100
PN 100
90
80
70
60
PN 63
50
40
PN 40
30
20
PN 16
10
0
-60 -40 -20
0
20
Die Werkstoffbelastungskurven für den Temperaturbereich 200...350 °C gelten ausschliesslich für die Hochtemperatur-
Ausführung.
40
60
80 100 120 140
160
Proline Promass 80F, 80M, 83F, 83M
220 240 260 280 300 320 340 [°C]
180 200
Endress+Hauser
a0004654-en
