Promass F mit Tri-Clamp
Die Clamp-Anschlüsse (z.B. Tri-Clamp ISO 2852, DIN 32676) sind bis zu einem maximalen Druck von 16 bar
geeignet. Da diese Einsatzgrenzen auch vom Klemmbügel und der verwendeten Dichtung abhängen, sind
deren Spezifikationen zu beachten, Klemmbügel und Dichtung sind nicht im Lieferumfang enthalten.

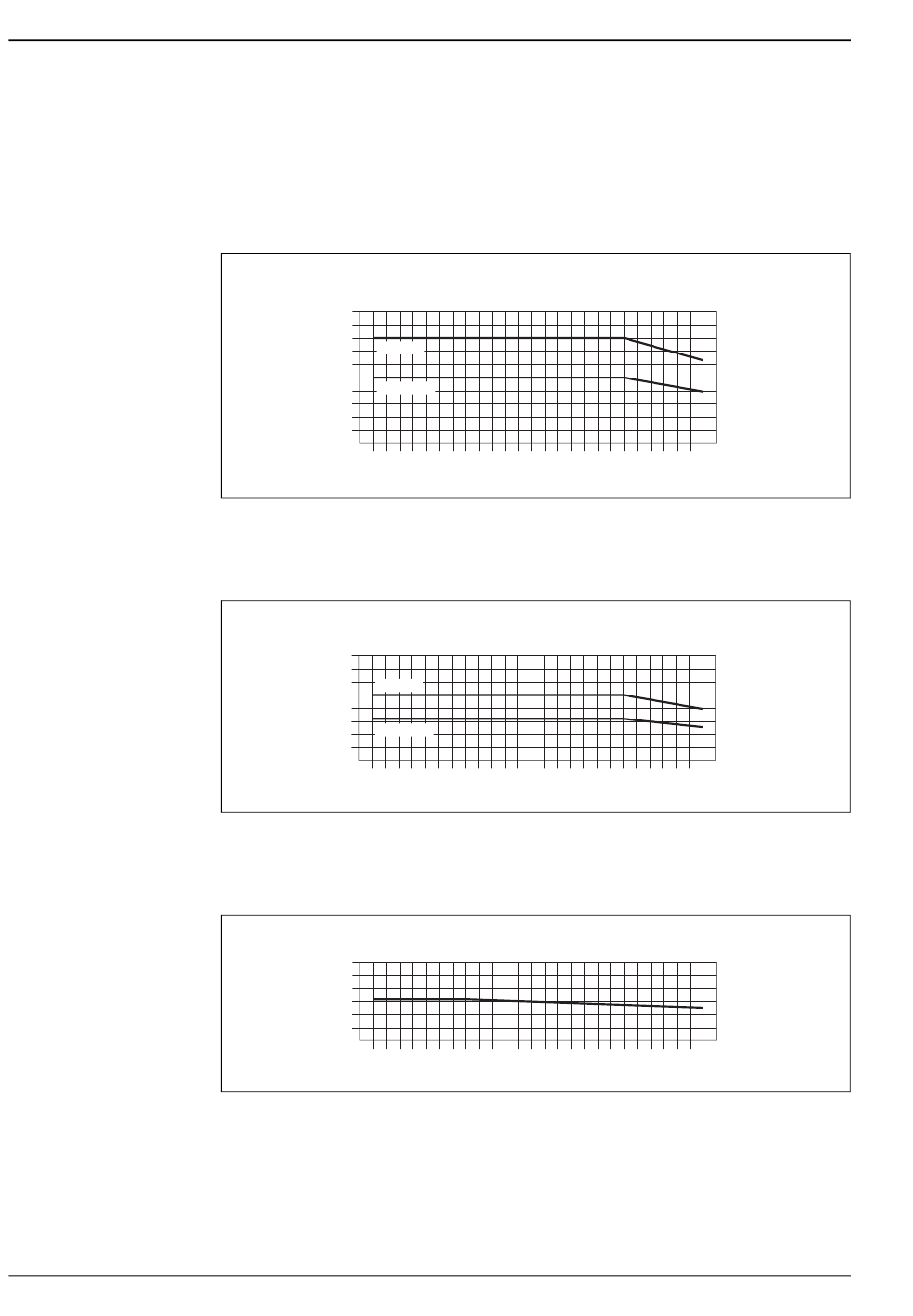

Promass F mit Gewindestutzen nach DIN 11864-1
Werkstoff Anschluss: 1.4404/316L
[bar]
50
40
DN 8...40
30
DN 50...100
20
10
0
-60 -40 -20
Promass F mit Flanschanschluss nach DIN 11864-2 Form A (Bundflansch mit Nut)
Flanschwerkstoff: 1.4404/316L
[bar]
40
30
DN 8...40
20
DN 50...100
10
0
-60 -40 -20
Promass F mit Gewindestutzen nach ISO 2853
Werkstoff Anschluss: 1.4404/316L
[bar]
30
20
10
0
-60 -40 -20
Proline Promass 80F, 80M, 83F, 83M
0 20 40 60 80 100 120 140
0 20 40 60 80 100 120 140
0 20 40 60 80 100 120 140
[°C]
160 180 200
160 180 200 [°C]
[°C]
160 180 200
