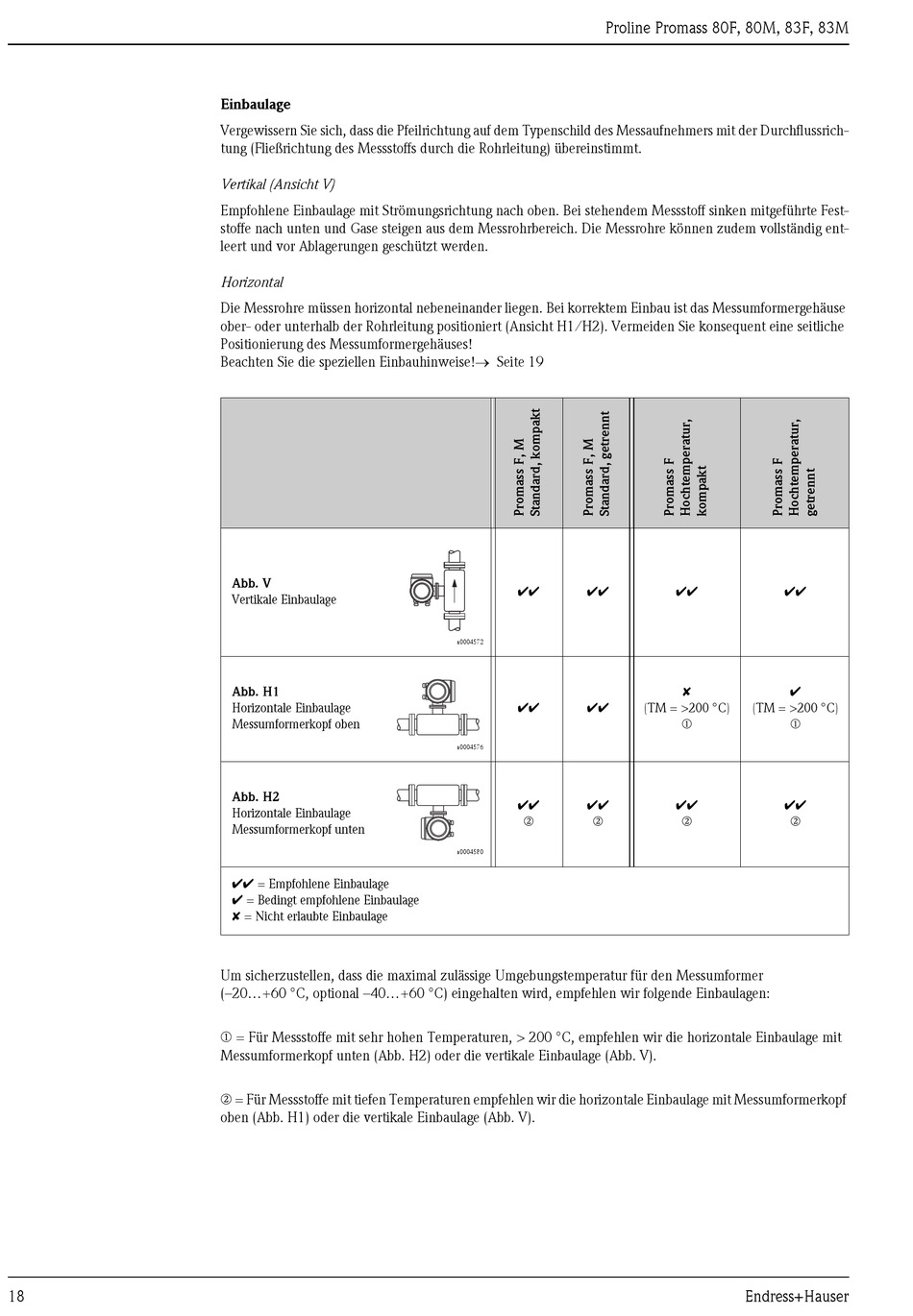

Einbaulage
Vergewissern Sie sich, dass die Pfeilrichtung auf dem Typenschild des Messaufnehmers mit der Durchflussrich-
tung (Fließrichtung des Messstoffs durch die Rohrleitung) übereinstimmt.
Vertikal (Ansicht V)
Empfohlene Einbaulage mit Strömungsrichtung nach oben. Bei stehendem Messstoff sinken mitgeführte Fest-
stoffe nach unten und Gase steigen aus dem Messrohrbereich. Die Messrohre können zudem vollständig ent-
leert und vor Ablagerungen geschützt werden.
Horizontal
Die Messrohre müssen horizontal nebeneinander liegen. Bei korrektem Einbau ist das Messumformergehäuse
ober- oder unterhalb der Rohrleitung positioniert (Ansicht H1/H2). Vermeiden Sie konsequent eine seitliche
Positionierung des Messumformergehäuses!
Beachten Sie die speziellen Einbauhinweise!→ Seite 19
Abb. V
Vertikale Einbaulage
Abb. H1
Horizontale Einbaulage
Messumformerkopf oben
Abb. H2
Horizontale Einbaulage
Messumformerkopf unten
ÃÃ = Empfohlene Einbaulage
à = Bedingt empfohlene Einbaulage
✘ = Nicht erlaubte Einbaulage
Um sicherzustellen, dass die maximal zulässige Umgebungstemperatur für den Messumformer
(–20...+60 °C, optional –40...+60 °C) eingehalten wird, empfehlen wir folgende Einbaulagen:
m = Für Messstoffe mit sehr hohen Temperaturen, > 200 °C, empfehlen wir die horizontale Einbaulage mit
Messumformerkopf unten (Abb. H2) oder die vertikale Einbaulage (Abb. V).
n = Für Messstoffe mit tiefen Temperaturen empfehlen wir die horizontale Einbaulage mit Messumformerkopf
oben (Abb. H1) oder die vertikale Einbaulage (Abb. V).
Proline Promass 80F, 80M, 83F, 83M
ÃÃ ÃÃ
a0004572
ÃÃ ÃÃ
a0004576
ÃÃ ÃÃ
n n
a0004580
ÃÃ ÃÃ
✘
Ã
(TM = >200 °C) (TM = >200 °C)
m m
ÃÃ ÃÃ
n n
