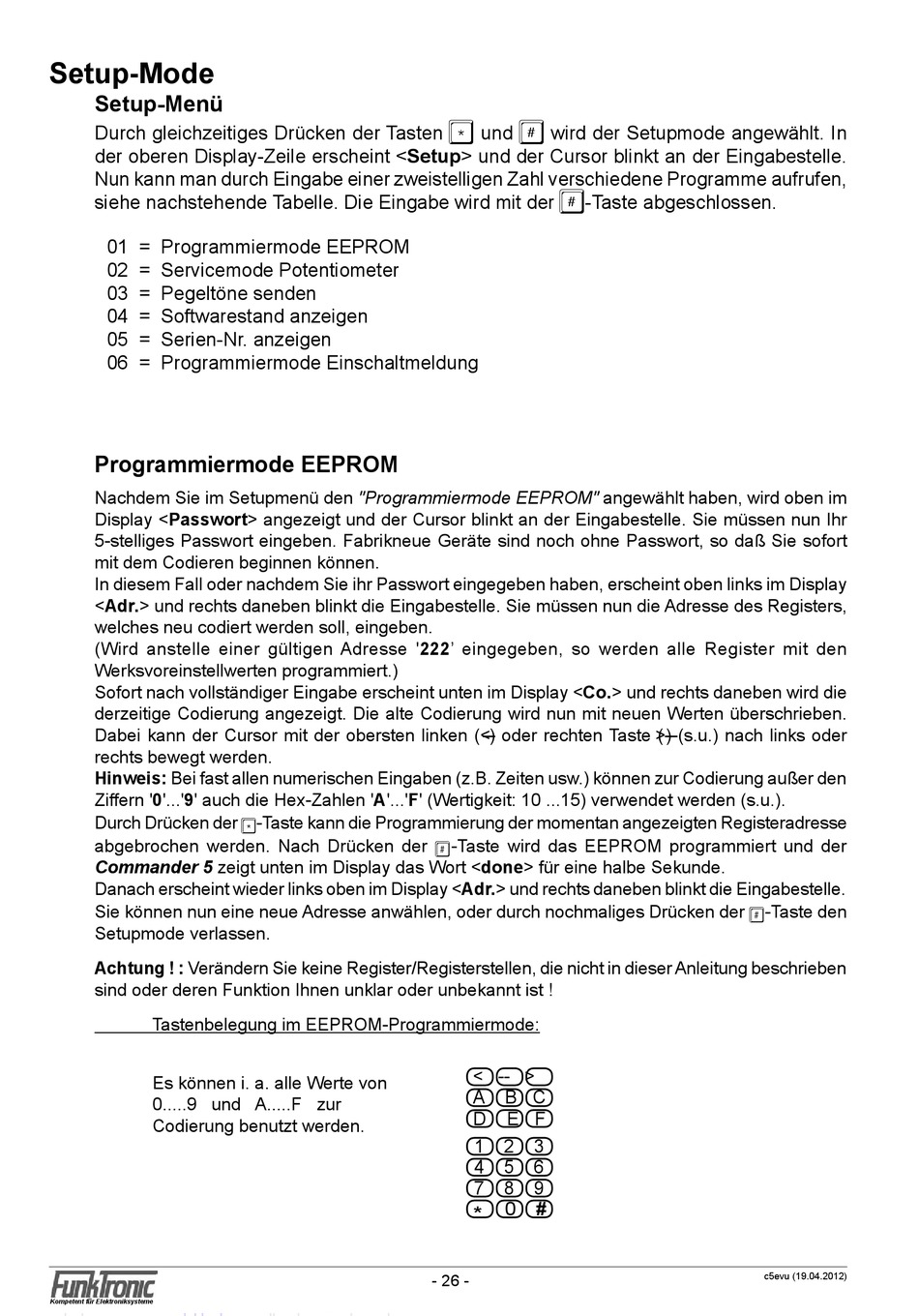

Setup-Mode
Setup-Menü
Durch gleichzeitiges Drücken der Tasten
der oberen Display-Zeile erscheint <Setup> und der Cursor blinkt an der Eingabestelle.
Nun kann man durch Eingabe einer zweistelligen Zahl verschiedene Programme aufrufen,
siehe nachstehende Tabelle. Die Eingabe wird mit der
01 = Programmiermode EEPROM
02 = Servicemode Potentiometer
03 = Pegeltöne senden
04 = Softwarestand anzeigen
05 = Serien-Nr. anzeigen
06 = Programmiermode Einschaltmeldung
Programmiermode EEPROM
Nachdem Sie im Setupmenü den "Programmiermode EEPROM" angewählt haben, wird oben im
Display <Passwort> angezeigt und der Cursor blinkt an der Eingabestelle. Sie müssen nun Ihr
5-stelliges Passwort eingeben. Fabrikneue Geräte sind noch ohne Passwort, so daß Sie sofort
mit dem Codieren beginnen können.
In diesem Fall oder nachdem Sie ihr Passwort eingegeben haben, erscheint oben links im Display
<Adr.> und rechts daneben blinkt die Eingabestelle. Sie müssen nun die Adresse des Registers,
welches neu codiert werden soll, eingeben.
(Wird anstelle einer gültigen Adresse '222' eingegeben, so werden alle Register mit den
Werksvoreinstellwerten programmiert.)
Sofort nach vollständiger Eingabe erscheint unten im Display <Co.> und rechts daneben wird die
derzeitige Codierung angezeigt. Die alte Codierung wird nun mit neuen Werten überschrieben.
Dabei kann der Cursor mit der obersten linken (< - ) oder rechten Taste (-
rechts bewegt werden.
Hinweis: Bei fast allen numerischen Eingaben (z.B. Zeiten usw.) können zur Codierung außer den
Ziffern '0'...'9' auch die Hex-Zahlen 'A'...'F' (Wertigkeit: 10 ...15) verwendet werden (s.u.).
Durch Drücken der * -Taste kann die Programmierung der momentan angezeigten Registeradresse
abgebrochen werden. Nach Drücken der # -Taste wird das EEPROM programmiert und der
Commander 5 zeigt unten im Display das Wort <done> für eine halbe Sekunde.
Danach erscheint wieder links oben im Display <Adr.> und rechts daneben blinkt die Eingabestelle.
Sie können nun eine neue Adresse anwählen, oder durch nochmaliges Drücken der # -Taste den
Setupmode verlassen.
Achtung ! : Verändern Sie keine Register/Registerstellen, die nicht in dieser Anleitung beschrieben
sind oder deren Funktion Ihnen unklar oder unbekannt ist !
Tastenbelegung im EEPROM-Programmiermode:
Es können i. a. alle Werte von
0.....9 und A.....F zur
Codierung benutzt werden.
Kompetent für Elektroniksysteme
*
#
und
wird der Setupmode angewählt. In
#
-Taste abgeschlossen.
< -- >
A B C
D
E F
1 2 3
4 5 6
7 8 9
0 #
*
- 26 -
>) (s.u.) nach links oder
c5evu (19.04.2012)
