Einbauanleitung für Commander 5 - Hörerauflage

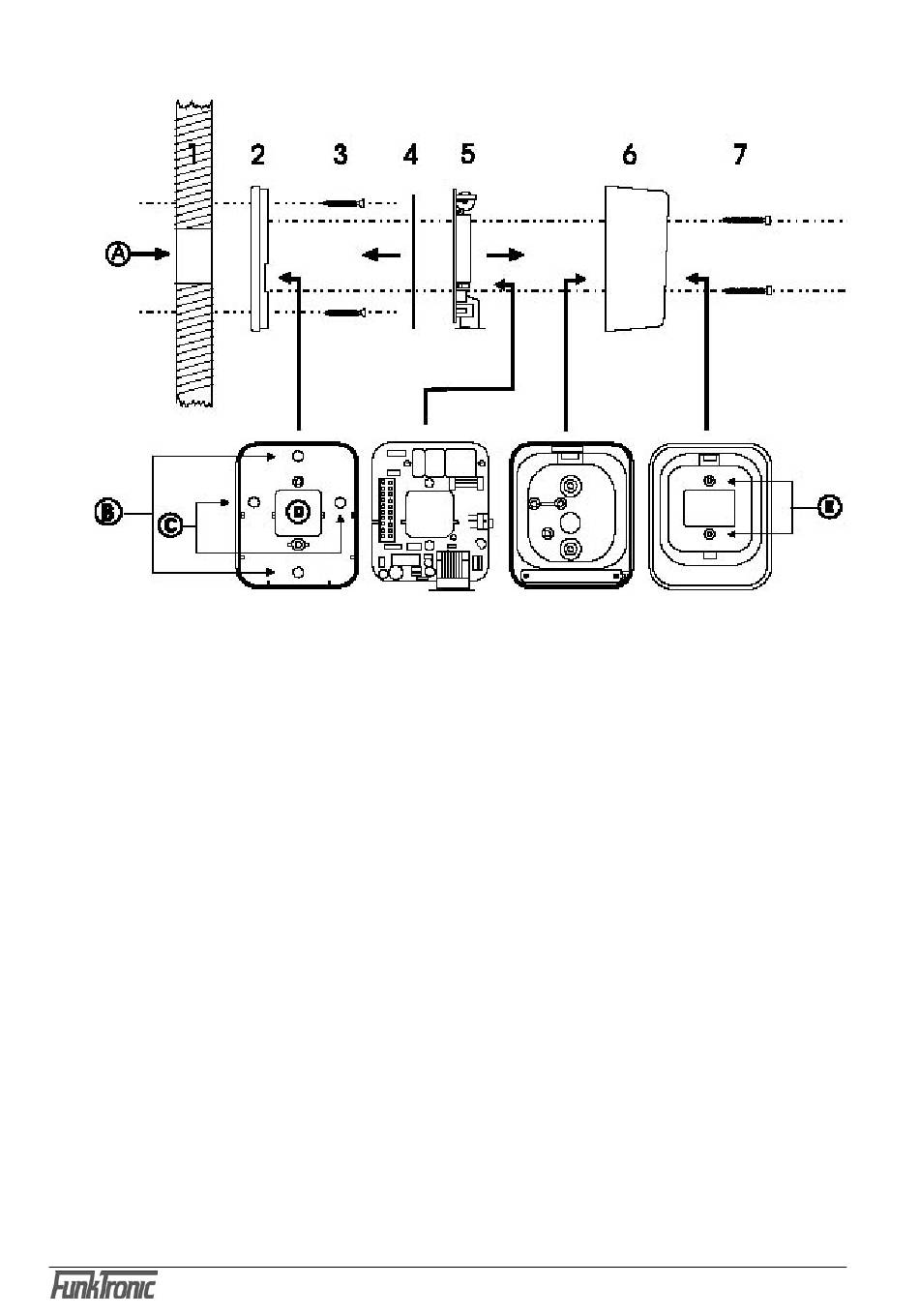

Zuerst wird die Gehäuserückwand (2) der Hörerhalterung an der Befestigungsfläche (Wand
oder Karosserie) befestigt. Dabei ist darauf zu achten, daß die Kabeldurchführungen (A) der
Befestigungsfläche und (D) der Gehäuserückwand übereinstimmen.
Die Gehäuserückwand wird mittels den zwei kürzeren Schrauben (3) an der Befestigungsfläche
angeschraubt, wobei die Bohrungen (B) oder (C) verwendet werden können. Vor dem Einbau
werden die Befestigungspunkte an der Befestigungsfläche markiert (die Gehäuserückwand dient
dabei als Bohrschablone). An den Markierungen werden jeweils 2.5 mm - Bohrungen angebracht
und die Gehäuserückwand angeschraubt
Die an der Leiterplatte angebrachte Isolierfolie (4) darf nicht entfernt werden, um Kurzschlüsse
zu vermeiden !
Als nächster Schritt wird das Verbindungskabel gemäß Anschlußplan mit der Leiterplatte (5)
verbunden. Danach wird die Leiterplatte (5) in den Gehäusedeckel (6) eingesetzt.
Zum Schluß wird der Gehäusedeckel (6) mittels den zwei längeren Schrauben (7) durch die
Bohrungen (E) an der Gehäuserückwand befestigt.
- 40 -
c5evu (19.04.2012)
