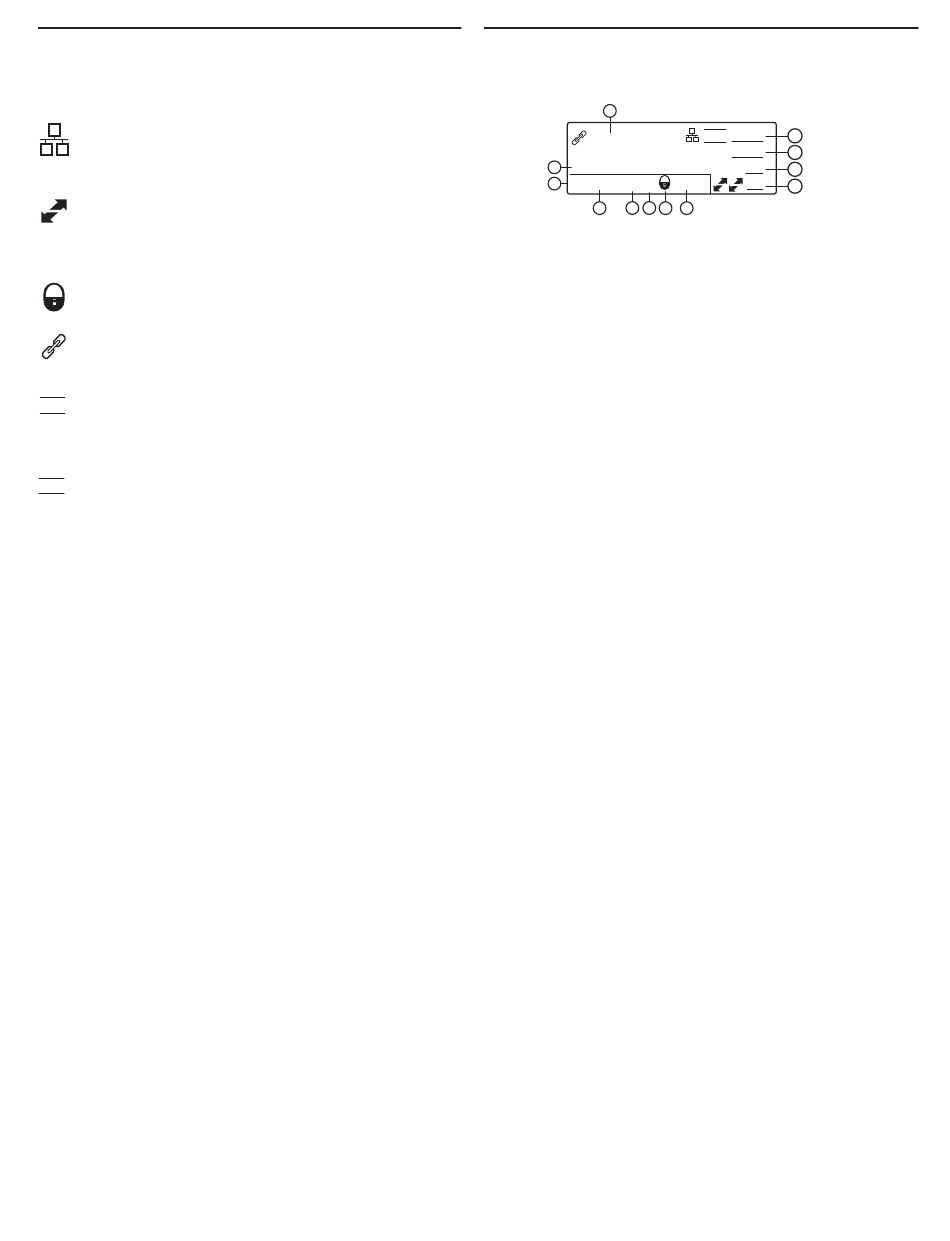

Bildschirmsymbole
Die Bildschirmsymbole zeigen den Status der erweiterten Funktionen an und bieten
Detailinformationen zu den Einstellungen am Empfänger.
Netzwerk
Zeigt die Verbindung mit anderen
Geräten im Netzwerk an. Die
IP-Adresse muss gültig sein,
um Netzwerksteuerung zu
ermöglichen.
ShowLink
Zeigt an, dass die ShowLink-
Kontrolle zwischen dem
Empfänger und dem
verbundenen Sender aktiv ist.
Lock
Zeigt an, dass die Sender-
Bedienelemente gesperrt sind
Verbindungsstatus
Wird angezeigt, wenn der
Empfangskanal mit einem
Sender verbunden ist.
Frequency Diversity-
FDbp
Taschensendermodus
Frequency Diversity zur
Verwendung mit Taschensendern
konfiguriert.
Frequency
FDhh
Diversity-Handsendermodus
Frequency Diversity zur
Verwendung mit Diversity-
Handsendern konfiguriert.
*
Sternchen
Erscheint neben der eingestellten
Frequenz, wenn diese nicht in
der Liste kompatibler Frequenzen
(CFL) des Spektrum-Managers
vorhanden ist.
From:
Gibt die Quelle der momentan
eingestellten Frequenz an. Bspw.
eine Gruppe und ein Kanal oder
die Geräte-Kennnummer eines
Spektrum-Managers, der den
Empfänger momentan steuert.
OUT:
Zeigt den aktuellen Pegel des
Audioausgangs an (0 bis -30 dB
oder Stummschaltung).
TV:
Zeigt den Fernsehkanal an, der
die eingestellte Frequenz enthält.
Startbildschirm
Das Startmenü zeigt eine Übersicht der Empfängerparameter und die Menüpunkte
der obersten Ebenen an. Wenn ein Sender empfangen wird, werden seine
Haupteinstellungen angezeigt.
1
Vocal 1
2
634.225 MHz
Gain Pw
AXT200
7
+12 Nm
8
9
10
① Name des Audiokanals
Der Name des Audiokanals wird
von einem Empfänger und einem
verknüpften Sender gemeinsam
genutzt.
② Frequenzeinstellung
Die eingestellte Frequenz des
Empfängers
③ Radio-Menü
Auswählen, um auf die Funk-
Untermenüs zuzugreifen
④ Audio-Menü
Auswählen, um auf die Audio-
Untermenüs zuzugreifen
⑤ Util-Menü
Auswählen, um auf die
Dienstprogramm-Untermenüs
zuzugreifen
⑥ Tx
Auswählen, um auf die Sender-
Untermenüs zuzugreifen
⑦ Empfangene Senderdaten
Durchgezogene Linie: Signal wird
von einem verknüpften Sender
empfangen
Gestrichelte Linie: Empfangenes
Signal stammt nicht von einem
verknüpften Sender
5
3
FDhh
Radio
4
Audio
From: G: 8 Ch: 40
Util
5
TV: 41 OUT: Mute
5:15
Tx
6
11
12
⑧ Geräte-Kennnummer des
Senders
Zeigt die Geräte-Kennnummer
bzw. Modellnummer des
empfangenen Senders an.
⑨ Sender-Gain
Die Gain-Einstellung des
empfangenen Senders
⑩ HF-Leistung
Der Leistungspegel des
empfangenen Senders
⑪ Sperrstatus
Symbol zeigt an, dass die Sender-
Bedienelemente gesperrt sind
⑫ Batterielebensdauer
Die verbleibende Laufzeit für die
Senderbatterie wird numerisch
und abwechselnd mit einem
segmentierten Batteriesymbol
angezeigt.
