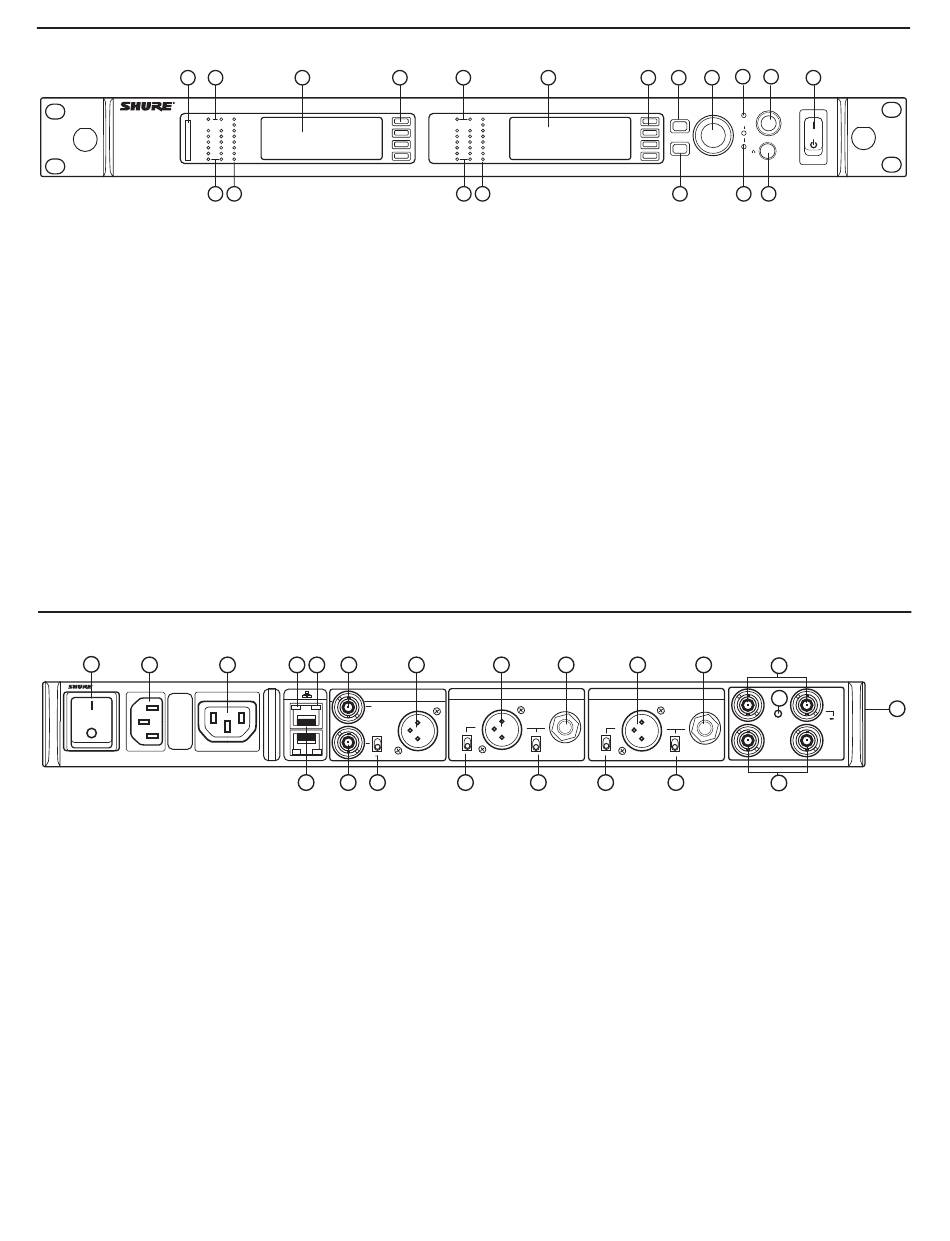

Vorderseite
1
2
sync
RF
AXT400
A 470-698 MHz
A
OL
Dual Wireless Receiver
3
① Sync - Infrarot (IR)-Anschluss
Infrarot (IR)-Anschluss. Zum Senden von
Parameter-Voreinstellungen (Infrarot-
Voreinstellung) an einen Sender und zum
Verknüpfen von Sender und Empfänger mit dem
gleichen Kanal.
② Squelch-LEDs
• Blau (Ein) = Sendersignal erfasst
• Aus = kein Signal oder Rauschsperre
aktiv aufgrund schlechten Empfangs oder
mangelnder Pilottonsteuerung
③ HF-LEDs
Zeigen die HF-Signalstärke vom Sender an.
• Gelb (1-5) = -90 bis -70 dBm in Schritten von
5 dBm
• Rot = HF-Übersteuerung
④ Audio-LEDs.
Zeigen die Audiosignalstärke vom Sender an.
• Grün = Signal vorhanden
• Gelb = normaler Spitzenwert
• Rot = übersteuert
Zur Korrektur einer Übersteuerung die Gain-
Einstellung des Senders ändern.
Rückseite
1
2
AXT400
Input 100-240 V ~ 50/60 Hz 0.8A max.
Output 100-240~
(5.8A max. outlet loaded)
5A max. 50/60 Hz UNSW.
① Netzstrom-Hauptschalter
Netzstrom-Hauptschalter.
② Netzstromeingang
IEC-Anschluss 100 - 240 V (Wechselspannung).
③ Netzstrom-Reihenschaltung
Mittels IEC-Verlängerungskabeln lassen sich
bis zu 5 Rack-Komponenten an eine einzelne
Netzsteckdose anschließen.
④ Netzwerkgeschwindigkeits-LED (gelb)
• Aus = 10 Mbps
• Ein = 100 Mbps
⑤ Ethernet-Anschlüsse: Klasse 1, PoE-fähig
(2)
Zum Anschließen an ein Ethernet-Netzwerk, um
Fernsteuerung und -überwachung zu ermöglichen.
⑥ Netzwerkstatus-LED (grün)
• Aus = keine Netzwerkverbindung
• Ein = Netzwerkverbindung aktiv
• Blinkt = Netzwerkverbindung aktiv;
Blinkgeschwindigkeit entspricht
Datenverkehrsaufkommen
5
6
navigate
audio
B
4
⑤ LCD-Anzeige
Jeder Kanal verfügt über eine LCD-Anzeige zum
Anzeigen der Einstellungen und Parameter.
⑥ Menü-Navigationstasten
Dienen zur Auswahl von und Navigation durch
Parametermenüs.
⑦ Taste Enter
Die Taste Enter blinkt, wenn eine Maßnahme
oder Parameteränderung ansteht. Enter drücken,
um den Wert zu speichern.
⑧ Taste Exit
Bricht die Parameteränderungen ab oder führt zu
einem vorherigen Menübildschirm zurück.
⑨ Drehknopf Control
• Drücken, um Menüpunkte zur Bearbeitung
auszuwählen.
• Drehen, um einen Parameterwert zu
bearbeiten.
⑩ Clip-LED (Monitor)
Leuchtet auf, um Audio-Übersteuerung
anzuzeigen.
3
4
6
7
AES3 output
in
word
clock
thru
Term 75
Class 1 PoE
5
8
9
⑦ Wordclock-Eingang
Anschließen, um den AES3-Digitalausgang
des Empfängers AXT400 mit einer externen
Wordclock-Quelle zu synchronisieren.
⑧ Wordclock-Ausgang
Leitet das Wordclock-Signal zu weiteren
Komponenten.
⑨ Wordclock-Abschlussschalter
Auf thru einstellen, wenn das Signal zu weiteren
Komponenten geleitet werden soll. Auf 75Ω
einstellen, wenn die thru-Verbindung nicht
verwendet wird.
⑩ Digitaler AES3-Audioausgang
Digitaler 24-Bit-Audioausgang für Kanal 1 und
Kanal 2.
⑪ Line/Mic-Schalter
Ändert den Ausgangspegel um 30 dB (nur
XLR-Ausgänge).
⑫ Symmetrischer XLR-Audioausgang
Für Kanal 1 und Kanal 2.
⑬ Ground Lift-Schalter
Unterbricht die Masseverbindung zwischen
Pin 1 des XLR-Steckers und der Hülse der
6,3-mm-Buchse.
2
5
RF
audio
A
B
OL
3
4
10
12
14
analog outputs receiver 2
line
lift
line
mic
GND
mic
11
13
4
10
12
6
7
9
navigate
control
monitor
clip
push
enter
1
2
exit
push
8
11
13
⑩ Ausgangs-LED (Monitor)
Zeigt den zur Überwachung ausgewählten Kanal
an.
⑫ Lautstärkeknopf (Monitor)
Zur Einstellung der Monitorlautstärke. Drücken, um
Kanal 1 oder Kanal 2 zu überwachen.
⑬ Kopfhörerbuchse (Monitor)
6,3-mm-Ausgangsbuchse für Kopfhörer.
⑭ AN/AUS-Schalter
Schaltet das Gerät an und aus.
12
14
15
analog outputs receiver 1
16
lift
GND
B
11
13
17
⑭ Symmetrische 6,3-mm-Ausgangsbuchse
Für Kanal 1 und Kanal 2.
⑮ HF-Antennen-Eingangsbuchsen
Für Antenne A und Antenne B.
⑯ HF-Eingangsstatus-LED
Zeigt den Spannungsstatus des HF-Eingangs an.
• Grün = Gleichspannung ein
• Rot blinkend = Störungszustand
• Aus = Gleichspannung aus
⑰ HF-Kaskadenanschlüsse
Geben das HF-Signal von einem Empfänger
zum nächsten weiter und ermöglichen, dass bis
zu 5 Empfänger ein einzelnes Antennenpaar
gemeinsam nutzen können.
⑱ Temperaturaktivierter Lüfter
Gewährleistet Spitzenleistung in Umgebungen mit
hohen Temperaturen. Das Lüftergitter nach Bedarf
reinigen, um den Luftdurchsatz aufrechtzuerhalten.
14
power
antenna
18
in
12.7V
OUT
150 mA
cascade
out
A
