Grundlagen der Bedienung

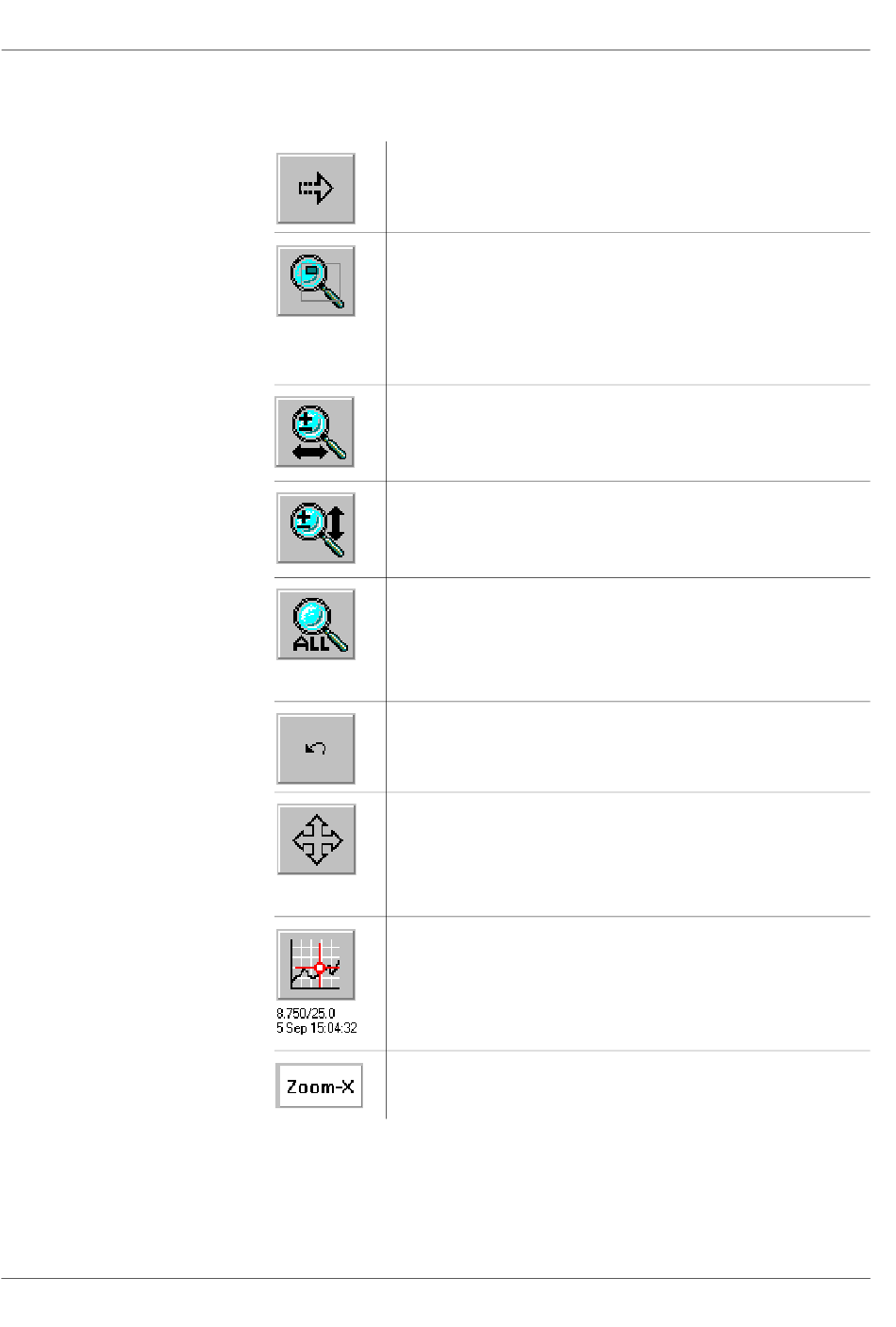

Schaltflächen
38
Plot (siehe Abschnitt 12.3)
zeigt den zeitlichen Fortschritt der Messung
Zoom-Fenster (siehe Abschnitt 12.3)
ermöglicht das komfortable gleichzeitige
Zoomen in Richtung der Zeit-(x-) und der
Meßwert-(y-)Achse durch Auswählen des
Zoombereichs mit der Maus
Zoom-X (siehe Abschnitt 12.3)
ermöglicht das Zoomen in Richtung der
Zeit-(x-)Achse mit der Maus
Zoom-Y (siehe Abschnitt 12.3)
ermöglicht das Zoomen in Richtung der
Meßwert-(y-)Achse mit der Maus
Zeige alles (siehe Abschnitt 12.3)
der gesamte Zeit-(x-)-bereich wird angezeigt,
die Skalierung der Meßwert-(y-)Achse ändert
sich nicht
Rückgängig (siehe Abschnitt 12.3)
macht den letzten Schritt rückgängig
Scrollen (siehe Abschnitt 12.3)
ermöglicht das Bewegen der Kurve in
Richtung der Zeit-(x-) und der Meßwert-
(y-)Achse mit der Maus
Cursor (siehe Abschnitt 12.4)
Im Schreiberfenster erscheint ein Cursor und
eine Anzeige für den Meßwert und Datum/
Uhrzeit an der Cursorposition
Statusanzeige im Schreiberfenster
zeigt die aktive Funktion
