Inbetriebnahme
Weitere Meßmodule
mit PC verbinden
26
14 PS2-Stecker (18) des Verbindungskabels (AK M-PC)
an die Tastaturschnittstelle am PC stecken.
15 PC-Tastatur an die Kupplung (17) am
Verbindungskabel (AK M-PC) stecken.
16 RS232-Stecker (19) des Verbindungskabels (AK M-
PC) an eine serielle Schnittstelle (COM 1 bis COM 4)
am PC anstecken.

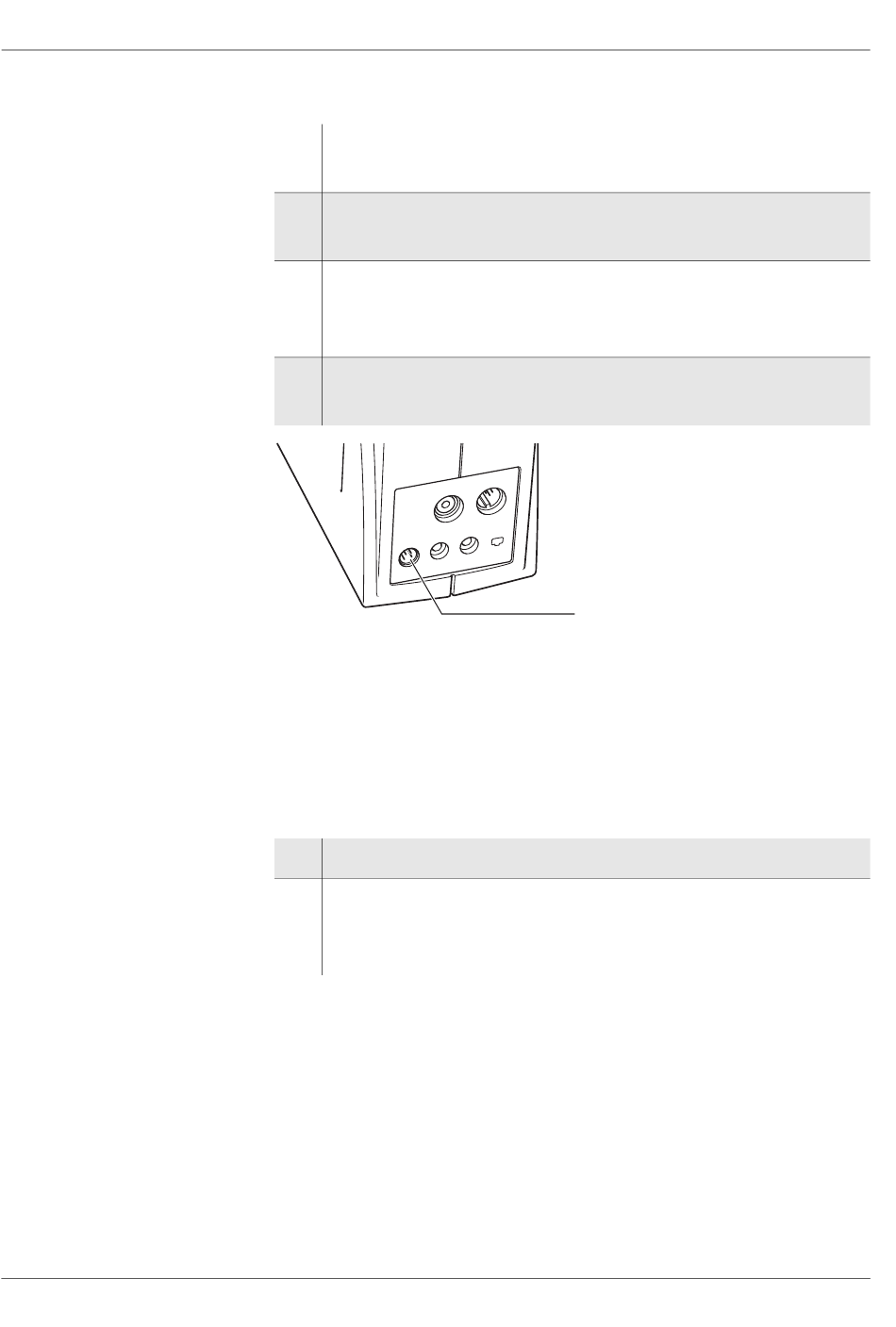

17 Meßmodul-Stecker (20) am Verbindungskabel
(AK M-PC) in Buchse (21) am Meßmodul stecken.
Sie haben die Möglichkeit, bis zu vier Meßmodule mit dem
PC zu verbinden. Dazu benötigen Sie vier
Verbindungskabel AK M-PC. Das Prinzip der Verbindung
der Kabel bei zwei oder mehr Meßmodulen ist exemplarisch
an der Verbindung mit einem zweiten Meßmodul dargestellt.
18 PC-Tastatur von Kupplung (17) abstecken.
19 PS2-Stecker (23) von Verbindungskabel 2 (AK M-
PC) an die Kupplung (17) an Verbindungskabel 1
(AK M-PC) stecken.
21
