ITALIANO
Per installare più dispositivi d'arresto collegare i contatti
N.C. in serie.
Nota bene: Se non vengono collegati dispositivi di STOP
ponticellare gli ingressi STOP e –.
– Comune ( – )
A
- Comando di OPEN (N.A.): si intende qualsiasi dispositivo
(pulsante, fotocellula, detector, etc.) che, chiudendo un
contatto, può dare un impulso d'apertura e/o chiusura di
entrambe le ante del cancello.
Per installare più datori d'impulso d'apertura collegare i
contatti N.A. in parallelo.
– Comune ( – )
FSWTX
+ – Alimentazione trasmettitori fotocellule (Fail-Safe)
Per un corretto funzionamento, collegare obbligatoria-
mente le alimentazioni dei trasmettitori delle fotocellule.
Connettore J4 per collegamento rapido di schede
DECODER SL / DS - MINIDEC SL / DS - RP SL / DS (figg. 22-23-
24-25).
Trimmer TORQUE: Trimmer di regolazione della forza di
spinta degli operatori (sicurezza antischiacciamento).
Collegamento di nessun dispositivo di sicurezza
OP — CL
FSW
Collegamento 1 coppia di fotocellule in chiusura
+
—
OP — CL
30Vcc
FSW
1
2
3
4
5
RX
Collegamento di una coppia di fotocellule in apertura
e una in chiusura
+
—
OP — CL
30Vcc
FSW
1
2
3
4
5
RX CL
1
2
TX OP
Importante: per ulteriori chiarimenti sul comportamento dei dispositivi di sicurezza fare rifererimento alla tabella 5.

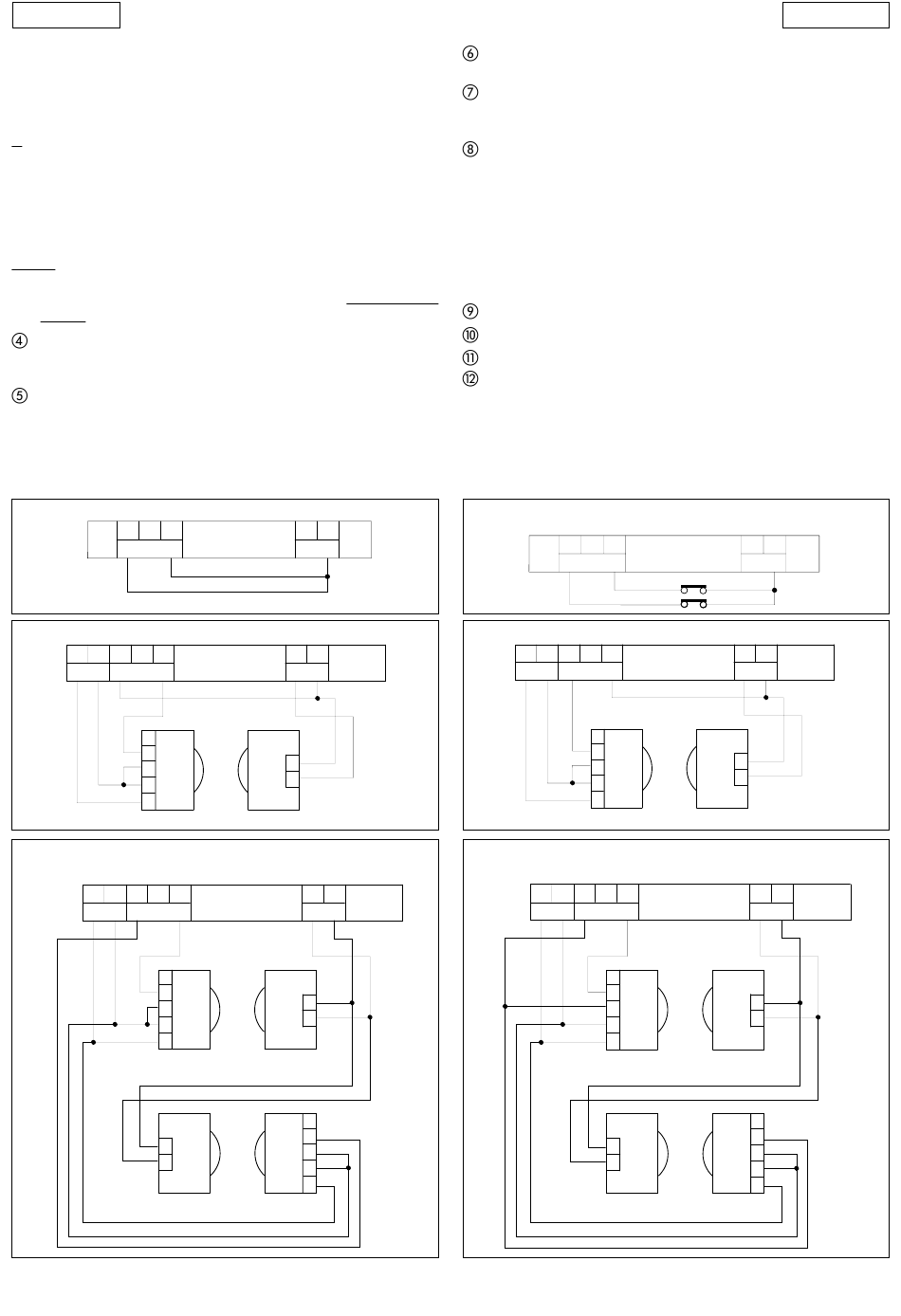

Esempi di applicazione
Riportiamo di seguito i cablaggi di uso comune:
+
—
FSWTX
Fig. 16
+
—
FSWTX
1
2
Fig. 18
TX
+
—
FSWTX
1
2
TX CL
1
2
3
4
5
RX OP
Fig. 20
Trimmer PAUSE: Trimmer di regolazione del tempo di pausa
(logiche A/S). La pausa è regolabile da 0 a 240 secondi.
Trimmer OP/CL:
Trimmer di regolazione del tempo d'aper-
tura/chiusura. Il tempo di lavoro è regolabile da 0 a 62
secondi.
Trimmer LEAF DELAY: Trimmer di regolazione del ritardo
d'anta in chiusura.
Il tempo di ritardo d'anta è regolabile da 0 a 28 secondi.
Nota bene:
1) Se il tempo d'apertura/chiusura è inferiore al tempo di
ritardo impostato, l'anta ritardata chiude al termine del
tempo di chiusura.
2) Nell'impiego monoanta, regolare il tempo di ritardo
anta al minimo.
Microinterruttori di programmazione
Fusibile F1 5x20 5 A/250 V rapido
Fusibile F2 5x20 800 mA/250 V ritardato
Fusibile F4 5x20 250 mA/250 V ritardato
Collegamento di una costa pneumatica come sicurezza in
chiusura e una come sicurezza in apertura
OP — CL
FSW
Collegamento 1 coppia di fotocellule in apertura
+
—
OP — CL
30Vcc
FSW
1
2
3
4
5
RX
Collegamento di una coppia di fotocellule in chiusura
e una in apertura/chiusura
+
—
OP — CL
30Vcc
FSW
1
2
3
4
5
1
2
TX OP
7
+
—
FSWTX
+
—
FSWTX
1
2
TX
+
—
FSWTX
1
2
RX CL
TX CL
1
2
3
4
5
RX OP
ITALIANO
Fig. 17
Fig. 19
Fig. 21
