DEUTSCH
STOP
N.C. - Kontakt STOPP (Öffner): gemeint ist jede Vorrichtung
(z.B. Taster), die durch Öffnen eines Kontaktes die
Torbewegung stoppen kann.
Zur Installation mehrerer Stopp-Vorrichtungen die Öffner in
Reihe schalten.
Hinweis: Bei Entfall von Stopp-Vorrichtungen die Eingänge
STOP und - überbrücken.
– Gemeinsamer Kontakt ( – )
A - Kontakt ÖFFNEN (Schließer): gemeint ist jede Vorrichtung
(Taster, Lichtschranke, Detektor usw.), die durch Schließen
eines Kontaktes einen Öffnungs- bzw. Schließimpuls für
beide Flügel ausgeben kann.
Zur Installation mehrerer Signalgeber für Öffnung die
Schließer parallelschalten.
– Gemeinsamer Kontakt ( – )
FSWTX
+ – Versorgung Lichtschrankensender (FailSafe)
Zum einwandfreien
Versorgungsleitungen der Lichtschrankensender
anschließen.
Steckverbinder J4 für Anschluß der Karten DECODER SL/
DS-MINIDEC SL/DS-RP SL/DS (Abb. 22-23-24-25).
Keine Sicherheitsvorrichtung angeschlossen
OP — CL
FSW
Anschluß eines Paars Lichtschranken bei Schließen
+ —
OP — CL
30Vcc FSW
1
2
3
4
5
RX
Anschluß eines Paars Lichtschranken jeweils bei Öffnen
und Schließen
+ —
OP — CL
30Vcc FSW
1
2
3
4
5
RX CL
1
2
TX OP
Wichtiger Hinweis: Für das Verhalten der Sicherheitsvorrichtungen verweisen wir auf Tabelle 5.
Betrieb unbedingt

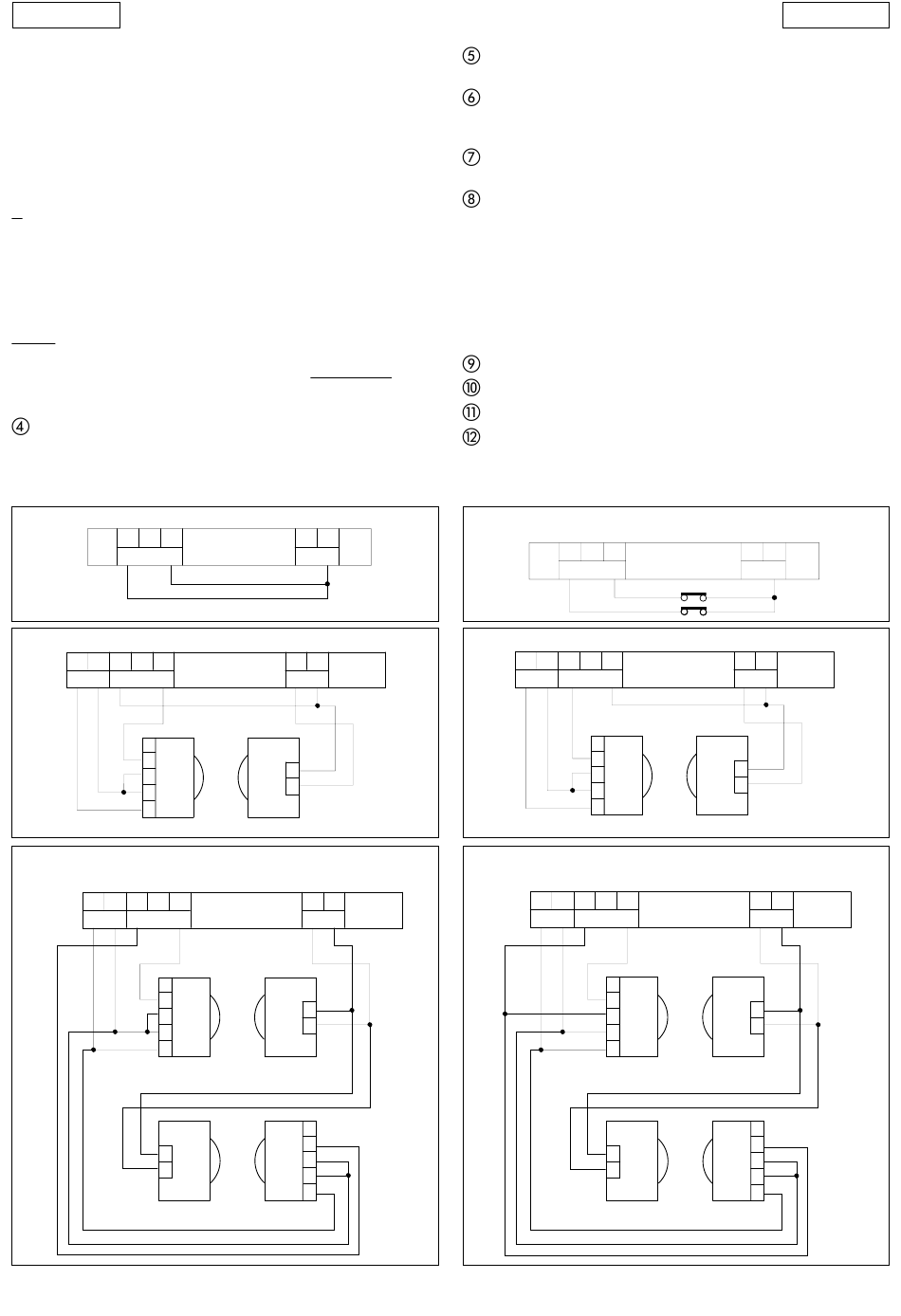

Anwendungsbeispiele
Nachstehend die gebräuchliche Kabelführung:
+ —
FSWTX
Abb. 16
+ —
FSWTX
1
2
Abb. 18
TX
+ —
FSWTX
1
2
TX CL
1
2
3
4
5
RX OP
Abb. 20
Trimmer TORQUE: Trimmer zur Schubkraftregelung der
Antriebe (Einklemmsicherheit).
Trimmer PAUSE: Trimmer zur Regelung der Pausenzeit
(Logiken A/S).
Einstellbereich der Pausenzeit von 0 bis 240 Sekunden.
Trimmer OP/CL: Trimmer Öffnungs-/Schließzeiten
Einstellbereich der Betriebszeit von 0 bis 62 Sekunden.
Trimmer LEAF DELAY: Trimmer zur Regelung der Flügel-
Schließverzögerung.
Einstellbereich der Verzögerung von 0 bis 28 Sekunden.
Hinweis:
1) Ist die Öffnungs-/Schließzeit geringer als die
eingegebene Verzögerung, schließt der verzögerte
nach Ablauf der Schließzeit.
2) Bei Anwendung einflügeliges Tor die Flügelverzögerung
auf Mindestzeit einstellen
Mikro-Programmierschalter
die
Flinke Sicherung F1 5x20 5A/250V
Träge Sicherung F2 5x20 800mA/250V
Träge Sicherung F4 5x20 250mA/250V
Anschluß jeweils einer pneumatischen Kontaktleiste als
Sicherheit bei Schließen sowie als Sicherheit bei Öffnen
OP — CL
FSW
Anschluß eines Paars Lichtschranken bei Öffnen
+ —
OP — CL
30Vcc FSW
Anschluß eines Paars Lichtschranken jeweils bei Öffnen
+ —
OP — CL
30Vcc
37
+
FSWTX
+ —
FSWTX
1
2
1
3
2
4
5
RX TX
und Öffnen/Schließen
+
FSW FSWTX
1
2
1
3
2
4
5
RX CL TX CL
1
2
1
3
2
4
5
TX OP RX OP
DEUTSCH
—
Abb. 17
Abb. 19
—
Abb. 21
