STOP
N.F. - Contact de STOP: on désigne là tous les dispositifs
(ex.: boutons-poussoirs) qui stoppent le mouvement du
portail en ouvrant un contact.
Pour installer plusieurs dispositifs d'arrêt, connecter les
contacts N.F. en série.
N.B.: Si aucun dispositif de STOP n'est connecté, ponter les
entrées STOP. et -.
– Commun (-)
A - Commande d'OUVERTURE DES DEUX VANTAUX (N.O.): on
désigne là tous les dispositifs (ex.: boutons-poussoirs, cellules
photo-électriques, détecteurs, etc.) qui peuvent délivrer
une impulsion d'ouverture et/ou de fermeture des deux
vantaux en fermant un contact.
Pour installer plusieurs générateurs d'impulsion d'ouverture
connecter les contacts N.O. en parallèle.
– Commun (-)
FSWTX
+ – Alimentation émetteurs cellules photo-électriques
(sécurité intrinsèque ("Fail safe"))
Pour un fonctionnement correct du système, il faut
impérativement connecter les alimentations des émetteurs
des cellules photo-électriques.
Aucun dispositif connecté
OP — CL
FSW
Connexion d'une paire de photocellules en fermeture
+ —
OP — CL
30Vcc FSW
1
2
3
4
5
RX
Connexion d'une paire de photocellules en ouverture
et d'une autre paire en fermeture
+ —
OP — CL
30Vcc FSW
1
2
3
4
5
RX CL
1
2
TX OP
Important: pour plus d'informations sur le comportement des dispositifs de sécurité, voir le tableau

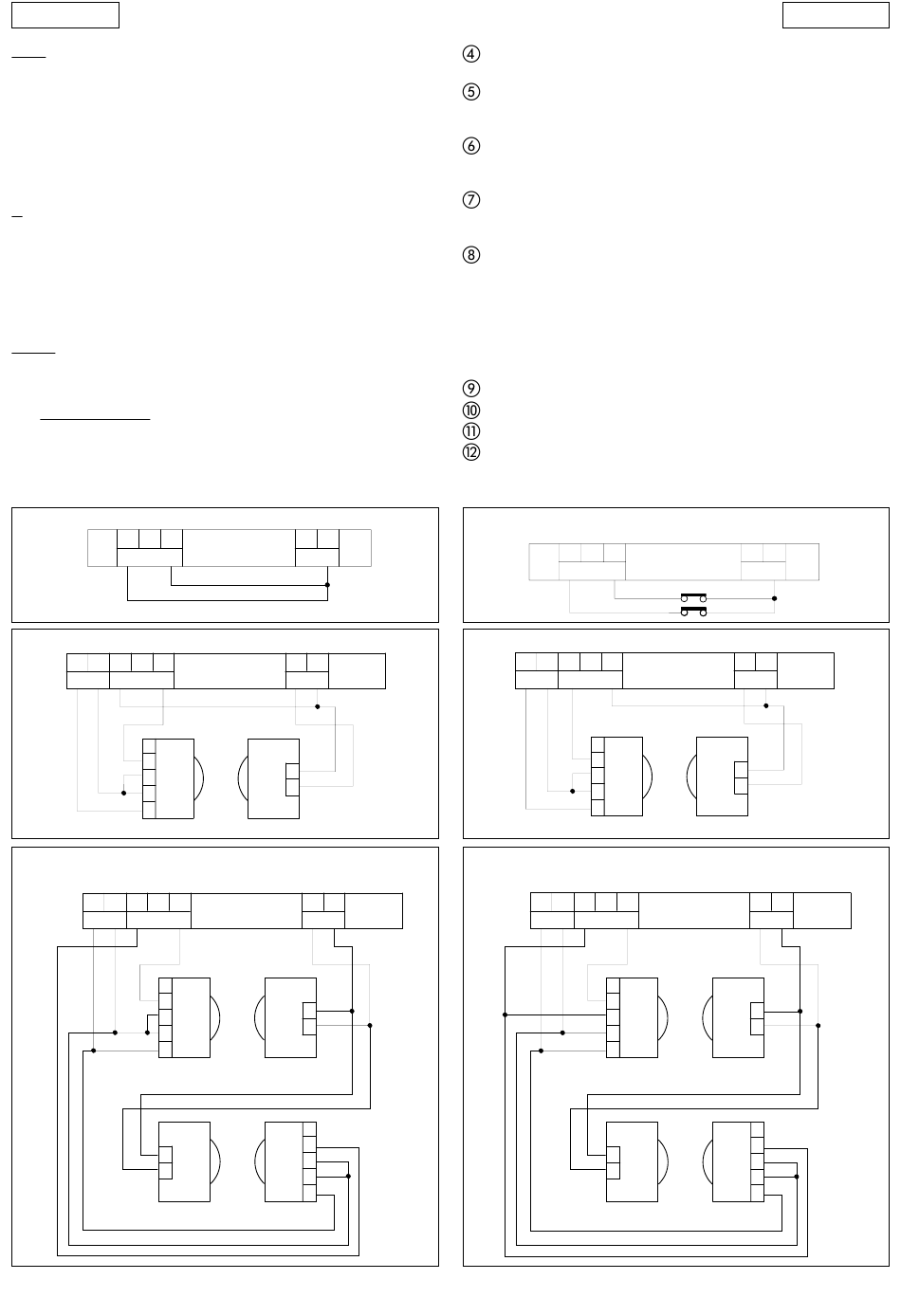

Exemples d'application
Les figures ci-après montrent les câblages communs:
+ —
FSWTX
Fig. 16
+ —
FSWTX
1
2
Fig. 18
TX
+ —
FSWTX
1
2
TX CL
1
2
3
4
5
RX OP
Fig. 20
Connecteur J4 pour le branchement rapide des cartes
DECODER SL/DS - MINIDEC SL/DS - RP SL/DS (fig.22-23-24-25).
Potentiomètre EMBRAYAGE: Potentiomètre de réglage de
la force de poussée des opérateurs (sécurité anti-
écrasement).
Potentiomètre TEMPORISATION: Potentiomètre de réglage
de la temporisation de pause (logiques A/S).
La temporisation est réglable de 0 à 240 secondes.
Potentiomètre OUV./FER.: Potentiomètre de réglage du
temps d'ouverture/fermeture.
Le temps est réglable de 0 à 62 secondes.
Potentiomètre DÉCAL.: Potentiomètre de réglage du retard
de vantail en fermeture.
Le temps de retard est réglable de 0 à 28 secondes.
N.B.: 1) Si le temps d'ouverture/fermeture est inférieur au
temps de retard programmé, le vantail retardé
se refermera au terme du temps de fermeture.
2) Dans le cas de portail à un seul vantail, régler le
temps de retard de vantail au minimum.
Micro-interrupteurs de programmation
Fusible F1 5x20 5 A/250 V type à action rapide
Fusible F2 5x20 800 mA/250 V type à retardement
Fusible F4 5x20 250 mA/250 V type à retardement
Connexion d'une tranche de sécurité comme sécurité en
fermeture et d'une autre tranche comme sécurité en ouverture
OP — CL
FSW
Connexion d'une paire de photocellules en ouverture
+ —
OP — CL
30Vcc FSW
1
2
3
4
5
RX
Connexion d'une paire de photocellules en fermeture
et d'une autre paire en ouverture/fermeture
+ —
OP — CL
30Vcc FSW
1
2
3
4
5
1
2
27
+ —
FSWTX
+ —
FSWTX
1
2
TX
+ —
FSWTX
1
2
RX CL TX CL
1
2
3
4
5
TX OP RX OP
