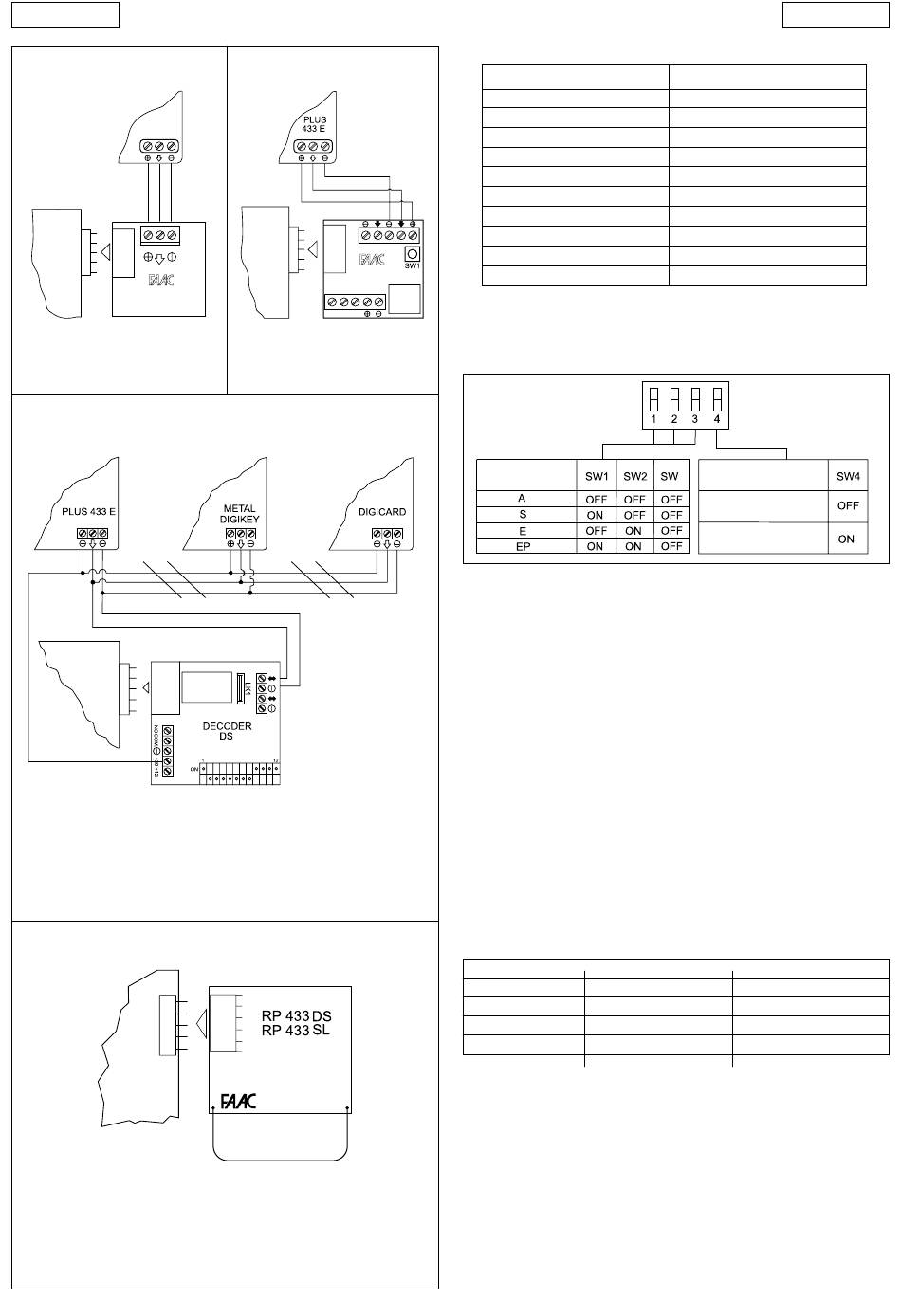

Fig. 22
410 MPS
N.B. Para cada tipo de accesorio debe utilizarse un
decodificador específico.
410 MPS
410 MPS
DECODER
SL
Fig. 23
Fig. 24
Fig. 25
Tabla 3 - Consumo de los accesorios
TIPO DE ACCESORIOS
R 31
PLUS 433 E
MINIDEC SL / DS
DECODER SL / DS
RP 433 SL / DS
DIGICARD
METAL DIGIKEY
FOTOSWITCH
DETECTOR F4 / PS6
MINIBEAM
4.2. PROGRAMACIÓN DE LOS MICROINTERRUPTORES
El funcionamiento del sistema automático se programa mediante
los microinterruptores (13, fig. 9), como se indica en el esquema
de abajo.
LÓGICAS DE
FUNCIONAMIENTO
4.2.1. LÓGICAS DE FUNCIONAMIENTO
Están disponibles las cuatro lógicas siguientes:
A : "AUTOMATICA"
S : "SEGURIDAD"
En las tablas 5/a-b-c-d se indica el funcionamiento de las
distintas lógicas.
4.2.2. COMPORTAMIENTO SEGURIDAD CIERRE
Esta función permite escoger el efecto, sobre el funcionamiento
del sistema, de la intervención de las seguridades durante el
cierre:
- OFF:
inversión inmediata del movimiento de cierre de la
cancela,
- ON:
detención del movimiento de cierre de la cancela e
inversión del mismo al desactivarse la seguridad.

5. PUESTA EN FUNCIONAMIENTO

1) Programe el equipo electrónico 412 MP según las propias
necesidades (Cap. 4.2.).
2) Compruebe el estado de los leds de señalización (Tabla 4).
Tabla 4: Funcionamiento de los leds de señalización de estado
LEDS
D 1 (OPEN entrada A)
D 3 (STOP)
D 4 (FTSW APERTURA)
D 5 (FTSW CIERRE)
N.B.: En negrilla la condición de los leds con la cancela en
estado de reposo.
5.1. COMPROBACIÓN DEL SENTIDO DE ROTACIÓN
1) Corte la alimentación al equipo electrónico de mando.
2) Desbloquear los actuadores y colocar manualmente la
cancela en la línea media del ángulo de apertura.
3) Vuelva a bloquear los operadores.
4) Ponga el tapón de protección de la dotación sobre el
sistema de desbloqueo de los operadores.
5) Vuelva a conectar la tensión de alimentación.
6) Envíe un impulso de OPEN a la entrada A (fig. 14) y
compruebe que tiene lugar un mando de apertura de las
hojas de la cancela.
48
CORRIENTE NOMINAL ABSORBIDA
50 mA
20 mA
6 mA
20 mA / 55 mA
12 mA / 6 mA
15 mA
15 mA
90 mA
50 mA
70 mA
COMPORTAMIENTO
3
SEGURIDAD CIERRE
INVIERTE IMMEDIATAM.
EL MOVIMIENTO
BLOQUEA E INVIERTE EL
MOV. AL DESACTIVARSE
E : "SEMIAUTOMATICA"
EP: "SEMIAUTOMATICA PASO A PASO"
ENCENDIDO APAGADO
Mando activo Mando inactivo
Mando inactivo Mando activo
Seguridades libres Seguridades ocupadas
Seguridades libres Seguridades ocupadas
