8) Chiudere l'anta del cancello e, mantenendo l'operatore
perfettamente orizzontale, individuare sull'anta la posizio-
ne dell'attacco anteriore (fig. 7).
9) Fissare provvisoriamente l'attacco anteriore sull'anta tra-
mite due punti di saldatura.
Nota bene: Nel caso la struttura del cancello non permet-
ta un solido fissaggio dell'attacco è necessario intervenire
sulla struttura creando una solida base d'appoggio.
10) Sbloccare l'operatore e verificare manualmente che il
cancello sia libero di aprirsi completamente fermandosi
sugli arresti meccanici di finecorsa e che il movimento
dell'anta sia regolare e privo di attriti.
11) Saldare definitivamente l'attacco anteriore sull'anta.
Per effettuare tale operazione svincolare momentanea-
mente l'operatore dall'attacco per evitare che scorie di
saldatura possano danneggiarlo.
Note:
(1) E' consigliabile ingrassare tutti i perni di fissaggio degli
attacchi.
(2) Nel caso non sia possibile eseguire saldature, le pia-
stre degli attacchi anteriore e posteriore sono predi-
sposte per un'eventuale fissaggio tramite viti e tassel-
li.
12) Predisporre il carter di protezione (fig. 8) ed applicarlo
sull'operatore come da fig. 9.
Nota bene: Fissare il collare di guida del carter sul foro più
lontano dal tappo di chiusura (fig. 8).
13) Eseguire l'installazione del secondo operatore ripetendo
le operazioni sopra indicate.
14) Installare il contenitore dell'apparecchiatura elettronica
nella posizione desiderata considerando gli ingombri di
fig. 10. E' possibile eseguire il fissaggio a parete (fig. 11) o
ad incasso (fig. 12).
15) Effettuare i collegamenti elettrici all'apparecchiatura elet-
tronica come da paragrafo 4.1.

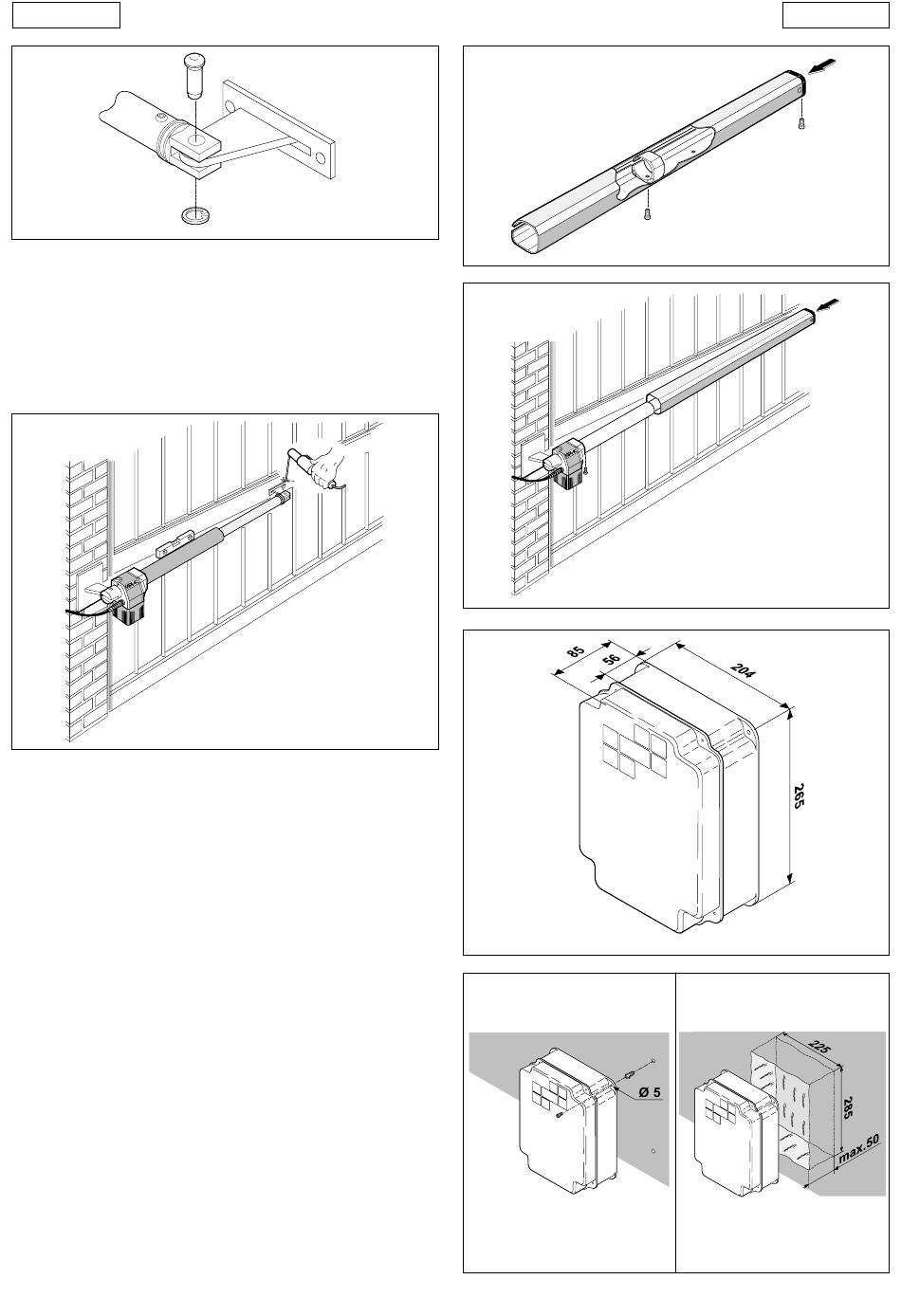

Fig. 6
