ESPAÑOL

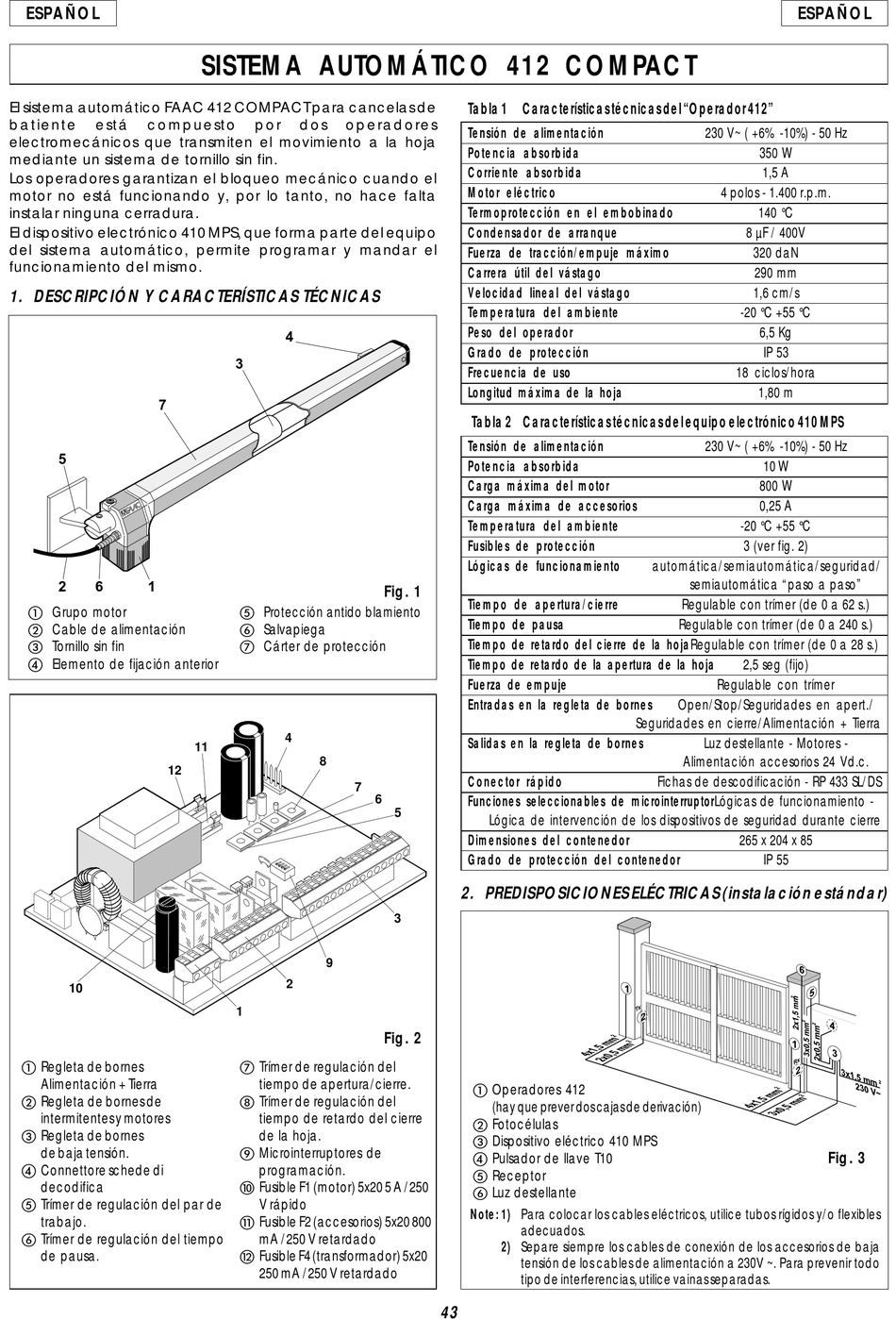

El sistema automático FAAC 412 COMPACT para cancelas de
batiente está compuesto
electromecánicos que transmiten el movimiento a la hoja
mediante un sistema de tornillo sin fin.
Los operadores garantizan el bloqueo mecánico cuando el
motor no está funcionando y, por lo tanto, no hace falta
instalar ninguna cerradura.
El dispositivo electrónico 410 MPS, que forma parte del equipo
del sistema automático, permite programar y mandar el
funcionamiento del mismo.
1. DESCRIPCIÓN Y CARACTERÍSTICAS TÉCNICAS
Grupo motor
Cable de alimentación
Tornillo sin fin
Elemento de fijación anterior
12
10
Regleta de bornes
Alimentación + Tierra
Regleta de bornes de
intermitentes y motores
Regleta de bornes
de baja tensión.
Connettore schede di
decodifica
Trímer de regulación del par de
trabajo.
Trímer de regulación del tiempo
de pausa.
SISTEMA AUTOMÁTICO 412 COMPACT
por dos operadores
Protección antido blamiento
Salvapiega
Cárter de protección
4
11
8
7
9
2
1
Trímer de regulación del
tiempo de apertura/cierre.
Trímer de regulación del
tiempo de retardo del cierre
de la hoja.
Microinterruptores de
programación.
Fusible F1 (motor) 5x20 5 A /250
V rápido
Fusible F2 (accesorios) 5x20 800
mA /250 V retardado
Fusible F4 (transformador) 5x20
250 mA /250 V retardado
Tabla 1 Características técnicas del "Operador 412"
Tensión de alimentación
Potencia absorbida
Corriente absorbida
Motor eléctrico
Termoprotección en el embobinado
Condensador de arranque
Fuerza de tracción/empuje máximo
Carrera útil del vástago
Velocidad lineal del vástago
Temperatura del ambiente
Peso del operador
Grado de protección
Frecuencia de uso
Longitud máxima de la hoja
Tabla 2 Características técnicas del equipo electrónico 410 MPS
Tensión de alimentación
Potencia absorbida
Carga máxima del motor
Carga máxima de accesorios
Temperatura del ambiente
Fusibles de protección
Lógicas de funcionamiento
Fig. 1
Tiempo de apertura/cierre
Tiempo de pausa
Tiempo de retardo del cierre de la hojaRegulable con trímer (de 0 a 28 s.)
Tiempo de retardo de la apertura de la hoja
Fuerza de empuje
Entradas en la regleta de bornes
Salidas en la regleta de bornes
Conector rápido
6
Funciones seleccionables de microinterruptorLógicas de funcionamiento -
5
Lógica de intervención de los dispositivos de seguridad durante cierre
Dimensiones del contenedor
Grado de protección del contenedor
2. PREDISPOSICIONES ELÉCTRICAS (instalación estándar)
3
Fig. 2
Operadores 412
(hay que prever dos cajas de derivación)
Fotocélulas
Dispositivo eléctrico 410 MPS
Pulsador de llave T10
Receptor
Luz destellante
Note: 1) Para colocar los cables eléctricos, utilice tubos rígidos y/o flexibles
adecuados.
2) Separe siempre los cables de conexión de los accesorios de baja
tensión de los cables de alimentación a 230V ~. Para prevenir todo
tipo de interferencias, utilice vainas separadas.
43
ESPAÑOL
230 V~ ( +6% -10%) - 50 Hz
350 W
1,5 A
4 polos - 1.400 r.p.m.
140 °C
8 µF / 400V
320 daN
290 mm
1,6 cm/s
-20 °C +55 °C
6,5 Kg
IP 53
18 ciclos/hora
1,80 m
230 V~ ( +6% -10%) - 50 Hz
10 W
800 W
0,25 A
-20 °C +55 °C
3 (ver fig. 2)
automática/semiautomática/seguridad/
semiautomática "paso a paso"
Regulable con trímer (de 0 a 62 s.)
Regulable con trímer (de 0 a 240 s.)
2,5 seg (fijo)
Regulable con trímer
Open/Stop/Seguridades en apert./
Seguridades en cierre/Alimentación + Tierra
Luz destellante - Motores -
Alimentación accesorios 24 Vd.c.
Fichas de descodificación - RP 433 SL/DS
265 x 204 x 85
IP 55
Fig. 3
