FAAC 412 Compact Bedienungsanleitung Seite 32

FRANÇAIS
PLUS
433 E
410 MPS
MINIDEC
SL/DS

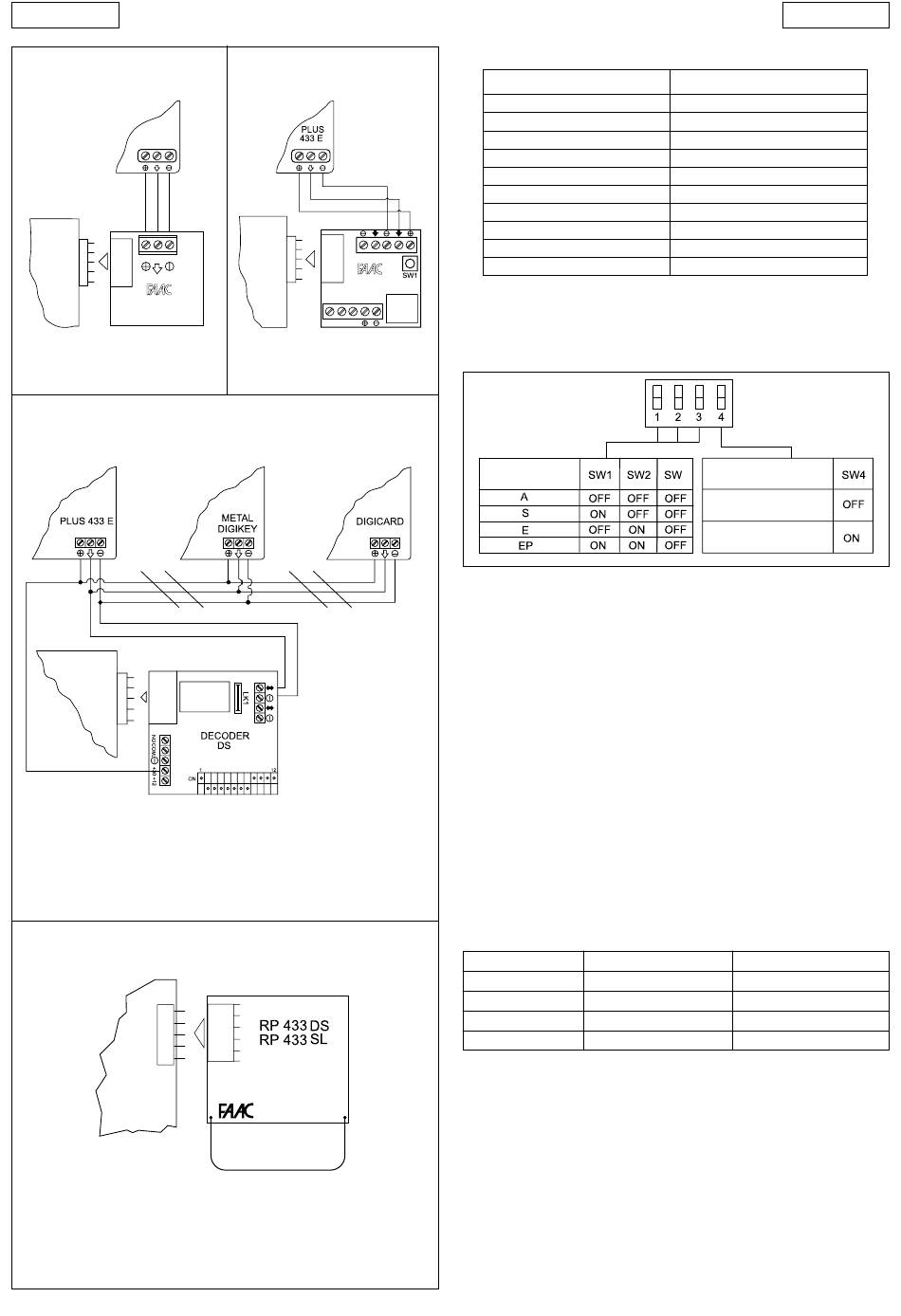

Fig. 22
410 MPS
N.B.: Décodeur dédié nécessiare pour chaque type
d'accessoires
410 MPS
410 MPS
DECODER
SL
Fig. 23
Fig. 24
Fig. 25
Tabl.3 - Consommation accessoires
TYPE D'ACCESSOIRES
R 31
PLUS 433 E
MINIDEC SL / DS
DECODER SL / DS
RP 433 SL / DS
DIGICARD
METAL DIGIKEY
FOTOSWITCH
DETECTOR F4 / PS6
MINIBEAM
4.2. PROGRAMMATION DES MICRO-INTERRUPTEURS
Pour programmer le fonctionnement de l'automatisme, il faut
agir sur les interrupteurs respectifs (fig.13-rep.9) comme
représenté sur le schéma ci-dessous.
LOGIQUES DE
FONCTIONNEMENT
4.2.1. LOGIQUES DE FONCTIONNEMENT
Les quatre logiques disponibles sont les suivantes:
A : "AUTOMATIQUE"
S : "SÉCURITÉ"
Le fonctionnement des diverses logiques est expliqué dans les
Tabl. 5/a-b-c-d.
4.2.2. COMPORTEMENT DES SÉCURITÉS EN FERMETURE
Cette fonction permet de sélectionner l'effet sur le
fonctionnement du système au déclenchement des sécurités
en fermeture:
- OFF: inversion immédiate du mouvement en fermeture du
portail;
- ON: arrêt du mouvement de fermeture du portail et inversion
en ouverture au désengagement de la sécurité.
5. MISE EN SERVICE
1) Programmer la platine électronique 410 MPS selon les exigences
souhaitées comme décrit dans le paragraphe 4.2.
2) Vérifier l'état des LED de signalisation selon les indications
du tabl. 4.
Tabl. 4: Fonctionnement LED de signalisation d'état
LED
D 1 (OPEN entrée A)
D 3 (STOP)
D 4 (FTSW OUV.)
D 5 (FTSW FER.)
N.B.: En caractères gras est indiquée la condition des LED
portail fermé au repos.
5.1. VÉRIFICATION DU SENS DE ROTATION
1) Couper l'alimentation en énergie électrique à la platine
électronique 410 MPS.
2) Débloquer les opérateurs et placer manuellement le
portail à la moitié de son angle d'ouverture.
3) Rebloquer les opérateurs.
4) Mettre en place le bouchon protecteur fourni sur le système
de déverrouillage des opérateurs.
5) Rétablir la tension d'alimentation.
6) Vérifier que l'impulsion de "OUVERT" sur l'entrée A (fig. 14)
provoque l'ouverture des vantaux.
28
COURANT NOMINAL ABSORBÉ
50 mA
20 mA
6 mA
20 mA / 55 mA
12 mA / 6 mA
15 mA
15 mA
90 mA
50 mA
70 mA
COMPORTEMENT
3
SÉCURITÉS FERMETURE
INVERSE IMMÉDIATEMENT
LE MOUVEMENT
BLOQUE ET INVERSE LE
MOUVEMENT AU
DÉSENGAGEMENT
E : "SEMI-AUTOMATIQUE"
EP : "SEMI-AUTOMATIQUE PAS À PAS"
ALLUMÉ ÉTEINT
Commande activée Commande désactivée
Commande désactivée Commande activée
Sécurités au repos Sécurités au travail
Sécurités au repos Sécurités au travail
FRANÇAIS
