ITALIANO

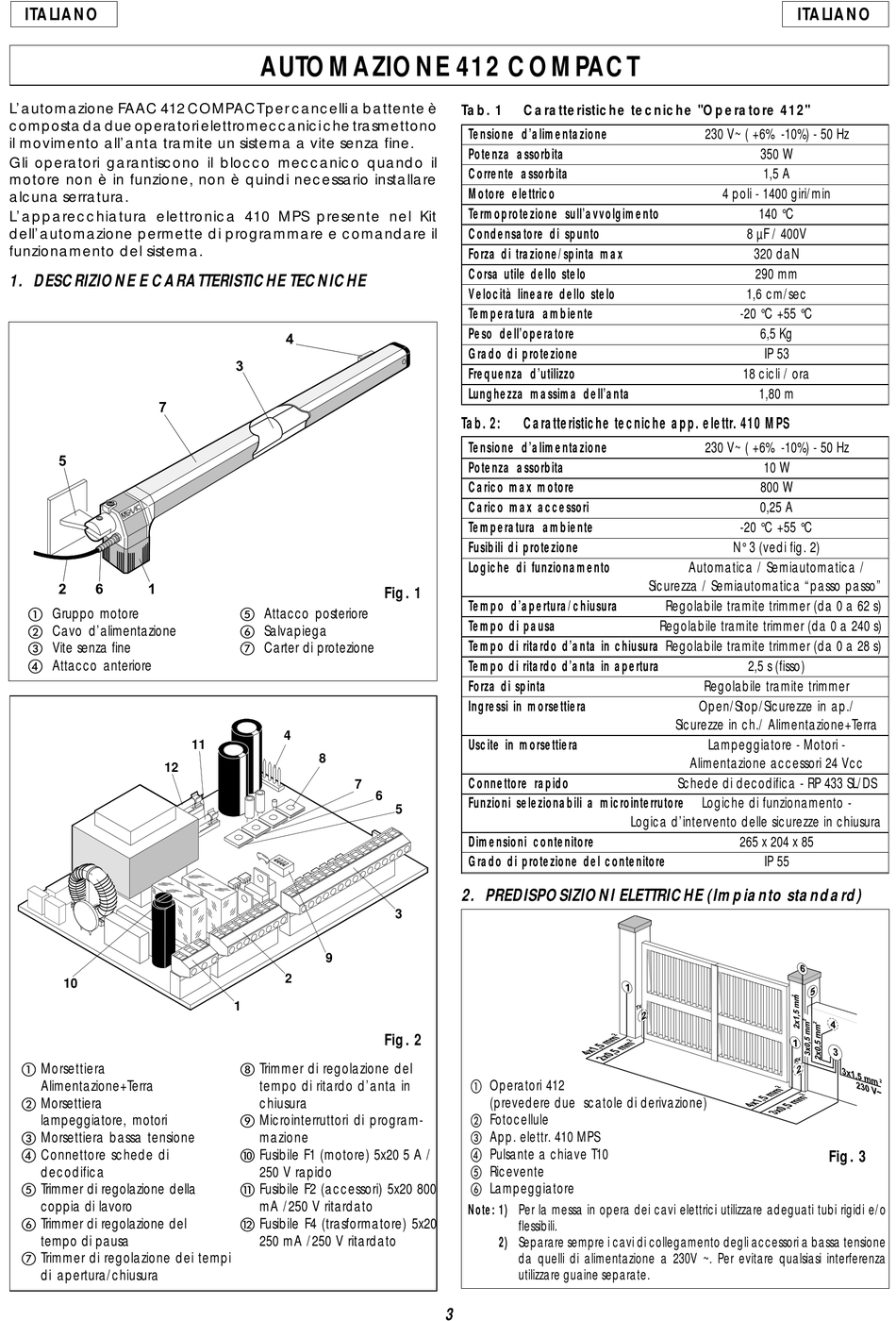

L'automazione FAAC 412 COMPACT per cancelli a battente è
composta da due operatori elettromeccanici che trasmettono
il movimento all'anta tramite un sistema a vite senza fine.
Gli operatori garantiscono il blocco meccanico quando il
motore non è in funzione, non è quindi necessario installare
alcuna serratura.
L'apparecchiatura elettronica 410 MPS presente nel Kit
dell'automazione permette di programmare e comandare il
funzionamento del sistema.
1. DESCRIZIONE E CARATTERISTICHE TECNICHE
Gruppo motore
Cavo d'alimentazione
Vite senza fine
Attacco anteriore
12
10
Morsettiera
Alimentazione+Terra
Morsettiera
lampeggiatore, motori
Morsettiera bassa tensione
Connettore schede di
decodifica
Trimmer di regolazione della
coppia di lavoro
Trimmer di regolazione del
tempo di pausa
Trimmer di regolazione dei tempi
di apertura/chiusura
AUTOMAZIONE 412 COMPACT
Attacco posteriore
Salvapiega
Carter di protezione
4
11
8
7
9
2
1
Trimmer di regolazione del
tempo di ritardo d'anta in
chiusura
Microinterruttori di program-
mazione
Fusibile F1 (motore) 5x20 5 A /
250 V rapido
Fusibile F2 (accessori) 5x20 800
mA /250 V ritardato
Fusibile F4 (trasformatore) 5x20
250 mA /250 V ritardato
Tab. 1 Caratteristiche tecniche "Operatore 412"
Tensione d'alimentazione
Potenza assorbita
Corrente assorbita
Motore elettrico
Termoprotezione sull'avvolgimento
Condensatore di spunto
Forza di trazione/spinta max
Corsa utile dello stelo
Velocità lineare dello stelo
Temperatura ambiente
Peso dell'operatore
Grado di protezione
Frequenza d'utilizzo
Lunghezza massima dell'anta
Tab. 2: Caratteristiche tecniche app. elettr. 410 MPS
Tensione d'alimentazione
Potenza assorbita
Carico max motore
Carico max accessori
Temperatura ambiente
Fusibili di protezione
Logiche di funzionamento
Fig. 1
Tempo d'apertura/chiusura
Tempo di pausa
Tempo di ritardo d'anta in chiusura Regolabile tramite trimmer (da 0 a 28 s)
Tempo di ritardo d'anta in apertura
Forza di spinta
Ingressi in morsettiera
Uscite in morsettiera
Connettore rapido
6
Funzioni selezionabili a microinterrutore
5
Dimensioni contenitore
Grado di protezione del contenitore
2. PREDISPOSIZIONI ELETTRICHE (Impianto standard)
3
Fig. 2
Operatori 412
(prevedere due scatole di derivazione)
Fotocellule
App. elettr. 410 MPS
Pulsante a chiave T10
Ricevente
Lampeggiatore
Note: 1) Per la messa in opera dei cavi elettrici utilizzare adeguati tubi rigidi e/o
flessibili.
2) Separare sempre i cavi di collegamento degli accessori a bassa tensione
da quelli di alimentazione a 230V ~. Per evitare qualsiasi interferenza
utilizzare guaine separate.
3
ITALIANO
230 V~ ( +6% -10%) - 50 Hz
350 W
1,5 A
4 poli - 1400 giri/min
140 °C
8 µF / 400V
320 daN
290 mm
1,6 cm/sec
-20 °C +55 °C
6,5 Kg
IP 53
18 cicli / ora
1,80 m
230 V~ ( +6% -10%) - 50 Hz
10 W
800 W
0,25 A
-20 °C +55 °C
N° 3 (vedi fig. 2)
Automatica / Semiautomatica /
Sicurezza / Semiautomatica "passo passo"
Regolabile tramite trimmer (da 0 a 62 s)
Regolabile tramite trimmer (da 0 a 240 s)
2,5 s (fisso)
Regolabile tramite trimmer
Open/Stop/Sicurezze in ap./
Sicurezze in ch./ Alimentazione+Terra
Lampeggiatore - Motori -
Alimentazione accessori 24 Vcc
Schede di decodifica - RP 433 SL/DS
Logiche di funzionamento -
Logica d'intervento delle sicurezze in chiusura
265 x 204 x 85
IP 55
Fig. 3
